Bedienungsanleitung Watson-Marlow 620DiN, 620Di
80

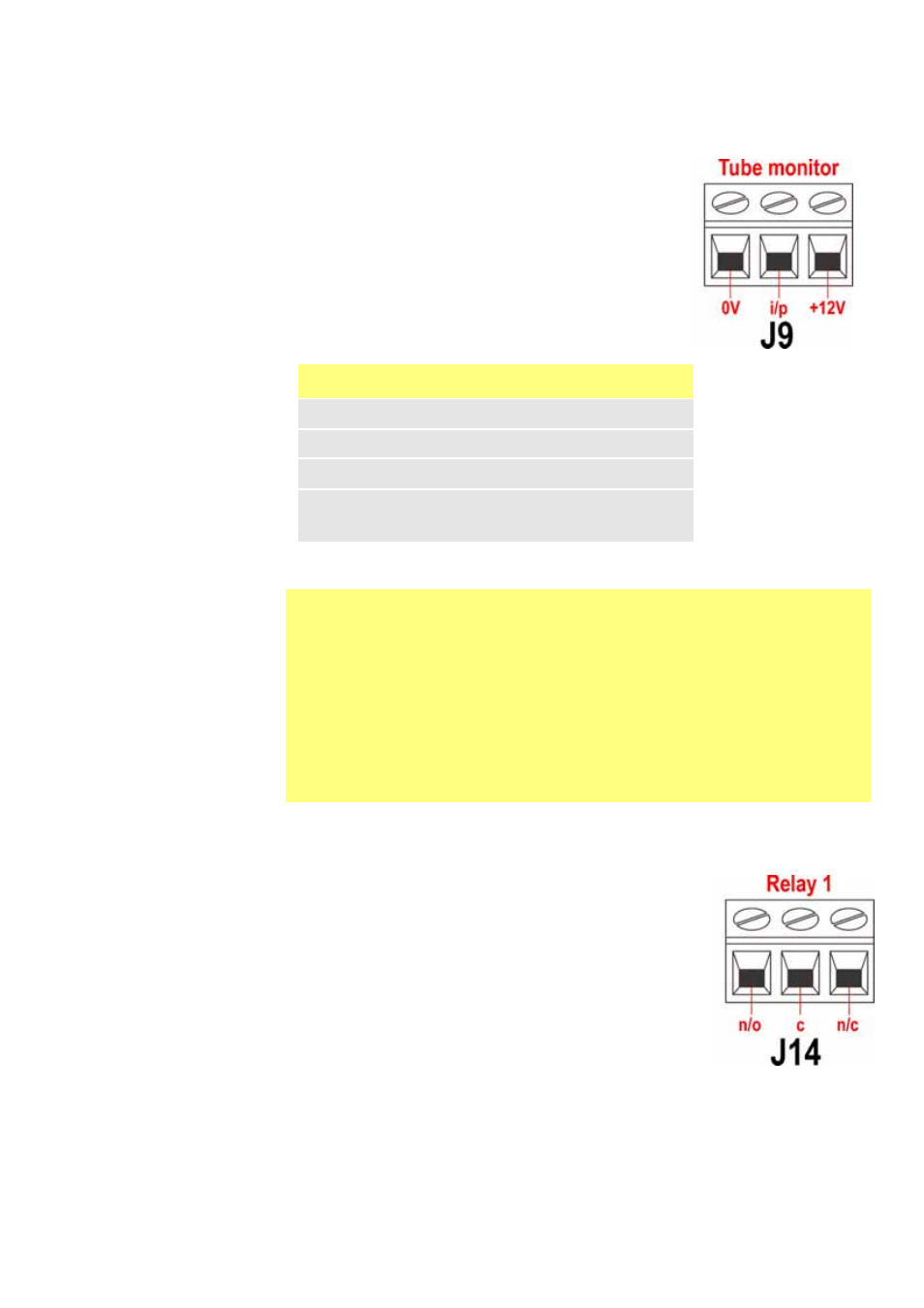

20.6 Leckerkennungseingang
Schließen Sie ein abgesetztes Leckerkennungsgerät zwischen
der +12-V-Klemme und der i/p-Klemme des Schlauchüber -
wachungs-Steckverbinders (J9) an. Ist der Stromkreis
geschlossen, weist dies auf ein Leck hin. Alternativ kann ein
Logikeingang an die i/p-Klemme angelegt werden (Masse an
der 0-V-Klemme). Ein Hochpegeleingang weist auf ein Leck
hin. Schließen Sie das Kabel eines Watson-Marlow-
Schlauchüberwachungsgeräts auf folgende Weise an:
Hinweis: Verwenden Sie nur ein Watson-Marlow-Schlauchüberwachungsgerät des Typs 620.
20.7 Ausgänge 1, 2, 3, 4
Hinweis: Relais 1 (J14) ist hier dargestellt. Relais 2, Relais 3 und
Relais 4 (J15, J16 und J17) haben eine identische
Funktionsweise.
Schließen Sie Ihr Ausgabegerät an die c-Klemme (Masse) des
gewünschten Relaissteckverbinders und entweder an die n/c-
Klemme (Öffnungskontakt) oder an die n/o-Klemme (Schließ -
kontakt) an. Konfigurieren Sie die Software der Pumpe
dementsprechend. Siehe 19.10 Ausgänge.
Als Standard sind die Relais auf folgende Weise konfiguriert:
Relais 1 für die Anzeige des Run-/Stopp-Status, Relais 2 für die
Anzeige des Drehrichtungsstatus, Relais 3 für die Anzeige des
Auto/Man-Status und Relais 4 für die Anzeige des allgemeinen Alarmstatus. Siehe 12
Erstmaliges Einschalten.
Kabelfarbe –
Schlauchüberwachung
Modul 620N
Blau
J9 – 0-V-Klemme
Gelb
J9 – i/p-Klemme
Rot
J9 – +12-V-Klemme
Schließen Sie die Abschirmung im Modul 620N ggf. an eine
360°-EMV-Kabelverschraubung an. Siehe 22.2 Verkabelung.
Wichtig: Pumpenstatusausgänge
Die Ausgänge 1-4 sind einpolige, umschaltende Relaiskontakte: Relais 1, 2, 3
und 4. Nehmen Sie den Anschluss an die Schließ- und Öffnungskontakte des
Relais nach Erfordernis vor und konfigurieren Sie die Software der Pumpe
dementsprechend. Siehe Ausgänge.
Hinweis: Die Relaiskontakte dieser Pumpe haben eine maximale
Belastbarkeit von 30 VDC Spannung bei einer maximalen Last von 30 W.
Hinweis: Sie eignen sich auch für Niederstrom: d. h. 1 mA bei min. 5 VDC
Spannung.
