Bedienungsanleitung Watson-Marlow 620DiN, 620Di

79

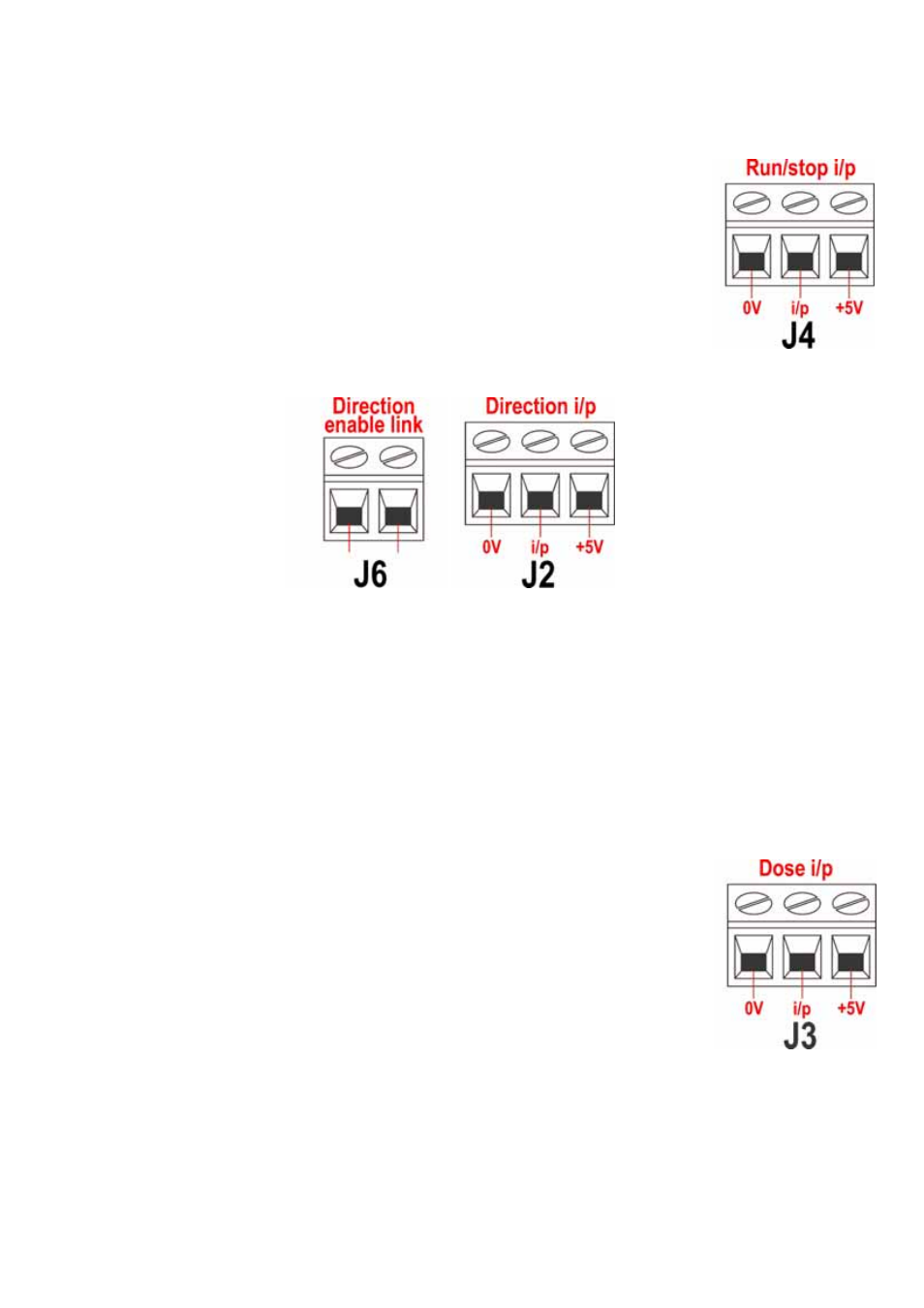

20.3 Run-/Stopp-Eingang

Fern-Ein-/Ausschaltung: Schließen Sie einen Fernsteuerungs-
schalter zwischen der i/p-Klemme und der +5-V-Klemme des
Run-/Stopp-Eingang-Steckverbinders (J4) an. Alternativ kann
ein Logikeingang an die i/p-Klemme angelegt werden (Masse an
der 0-V-Klemme). Ein Hochpegeleingang stoppt die Pumpe, ein
Tiefpegeleingang startet sie. Ist keine Verbindung vorhanden
bzw. ist der Schalter offen, läuft die Pumpe. Um die
Befehlsrichtung des Run-/Stopp-Eingangs zu ändern bzw.
einzustellen, siehe 18.11 Fern-Ausschaltung im Abschnitt
"Setup".

20.4 Drehrichtungseingang

Um die Fern-Drehrichtungssteuerung zu aktivieren und die Taste DREHRICHTUNG
(UMSCHALTEN + 1)
auf dem Tastenfeld zu deaktivieren, werden die Klemmen des
Drehrichtungsfreigabe-Steckverbinders (J6) miteinander verbunden. Wichtig: Legen
Sie keine Spannung an den Drehrichtungsfreigabe-Steckverbinder an.
Schließen
Sie einen Fernsteuerungsschalter zwischen der +5-V-Klemme und der i/p-Klemme des
Drehrichtungseingang-Steckverbinders (J2) an. Schalter offen: Drehung im
Uhrzeigersinn. Schalter geschlossen: Drehung entgegen dem Uhrzeigersinn. Alternativ
kann ein Logiksignal an die i/p-Klemme und die 0-V-Klemme des Drehrichtungseingang-
Steckverbinders (J2) angelegt werden. Hochpegeleingang: Drehung entgegen dem
Uhrzeigersinn, Tiefpegeleingang: Drehung im Uhrzeigersinn. Ist keine Verbindung
vorhanden, dreht die Pumpe standardmäßig im Uhrzeigersinn.

20.5 Dosierungseingang

Schließen Sie einen Tastschalter (z. B. einen Fußschalter oder einen
Handschalter) zwischen der +5-V-Klemme und der i/p-Klemme des
Dosierungseingang-Steckverbinders (J3) an. Schließen Sie den
Schalter, um mit einer Dosierung zu beginnen. Dieser Eingang ist
Software-entprellt und funktioniert ähnlich wie die übrigen
Fernsteuerungseingänge, beispielsweise mit 5-V- bis 24-V-Logik
(siehe oben) mit der i/p-Klemme und der 0-V-Klemme.

Hinweis: Dieser Eingang ist Software-entprellt, sodass das
Signal entweder nur kurzzeitig angelegt oder während der
Dosierung gehalten werden kann. Wird es gehalten, muss das
Signal vor der nächsten Dosierung weggenommen werden.

Hinweis: Schließen Sie über einen Schalter jeweils nur eine Pumpe an. Falls mehrere
Pumpen gleichzeitig gestartet werden müssen, sollten Sie Mehrfachschalter verwenden
und die einzelnen Stromkreise voneinander trennen.
