Watson-Marlow 620DiN - Handbuch (Seite 56)

Bedienungsanleitung Watson-Marlow 620DiN, 620Di 56
Drücken der Taste START umgeschaltet werden. In beiden Fällen wird, falls Sie die
Pumpe seit dem Einschalten nicht kalibriert haben, für vier Sekunden ein
Warnbildschirm angezeigt, bevor der Fördermengenbildschirm erscheint. Die
Warnung wird nicht angezeigt, wenn das Displayanzeigeformat wieder geändert wird
und die Pumpe nicht ausgeschaltet wurde.
Die Pumpe zeigt jetzt wieder den ersten Bildschirm des Setupmenüs an.
19.3 Pumpe I/D
Die Pumpe 620Di kann unter RS232-Steuerung als eine von 16 Pumpen individuell
angesteuert werden. Die Pumpe 620DiN kann unter RS485-Steuerung als eine von 32
Pumpen individuell angesteuert werden. Zuerst muss der Pumpe allerdings eine
Identifizierungsnummer zugewiesen werden.

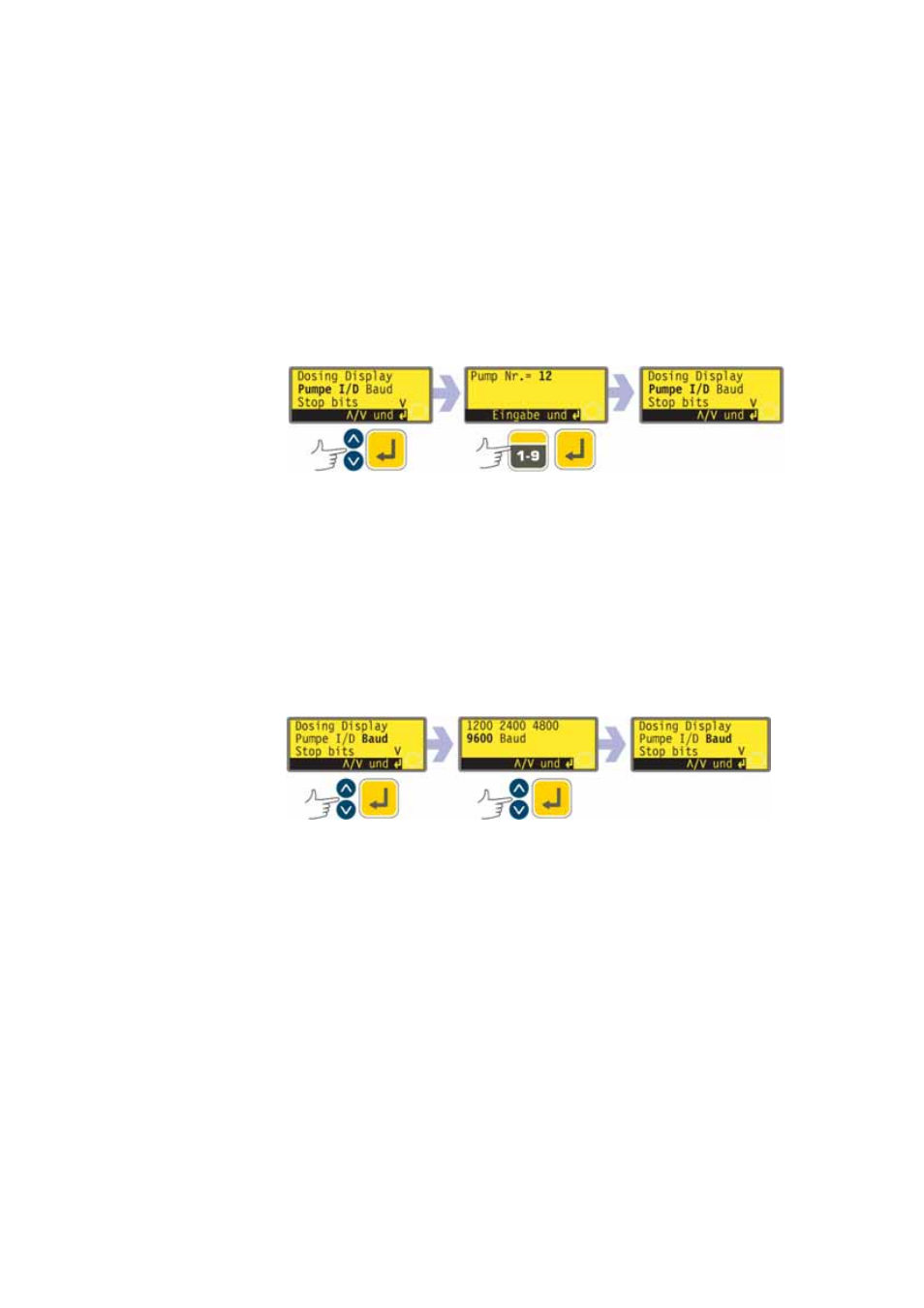

Wählen Sie im ersten Bildschirm des Setupmenüs mit den Tasten AUF und AB den
Menüpunkt Pumpe I/D aus. Drücken Sie zur Bestätigung der Auswahl die Taste
ENTER.
Die Pumpe zeigt einen Bildschirm an, in dem Sie die Identifizierungsnummer der
Pumpe ändern können. Geben Sie eine neue Nummer mit den Zifferntasten im
Display ein und drücken Sie zur Bestätigung der Auswahl die Taste ENTER.
(Siehe Beispiel.)
Die Pumpe zeigt den ersten Bildschirm des Setupmenüs an.
19.4 Baudrate
Zur Einrichtung der Pumpe für die Kommunikation mit Steuergeräten stehen
verschiedene Baudraten-Einstellungen zur Auswahl.
Wählen Sie im ersten Bildschirm des Setupmenüs mit den Tasten AUF und AB den
Menüpunkt Baudrate aus. Drücken Sie zur Bestätigung der Auswahl die Taste
ENTER.
Die Pumpe zeigt einen Bildschirm an, in dem Sie die Baudraten-Einstellung der
Pumpe ändern können. Wählen Sie mit den Tasten AUF und AB die Einstellung
1200, 2400, 4800 oder 9600 (oder, nur bei 620DuN, 19k2) aus und bestätigen
Sie die Auswahl mit der Taste ENTER.
Die Pumpe zeigt den ersten Bildschirm des Setupmenüs an.
