Bedienungsanleitung Watson-Marlow 620DiN, 620Di
87
21.4 Leckerkennungseingang

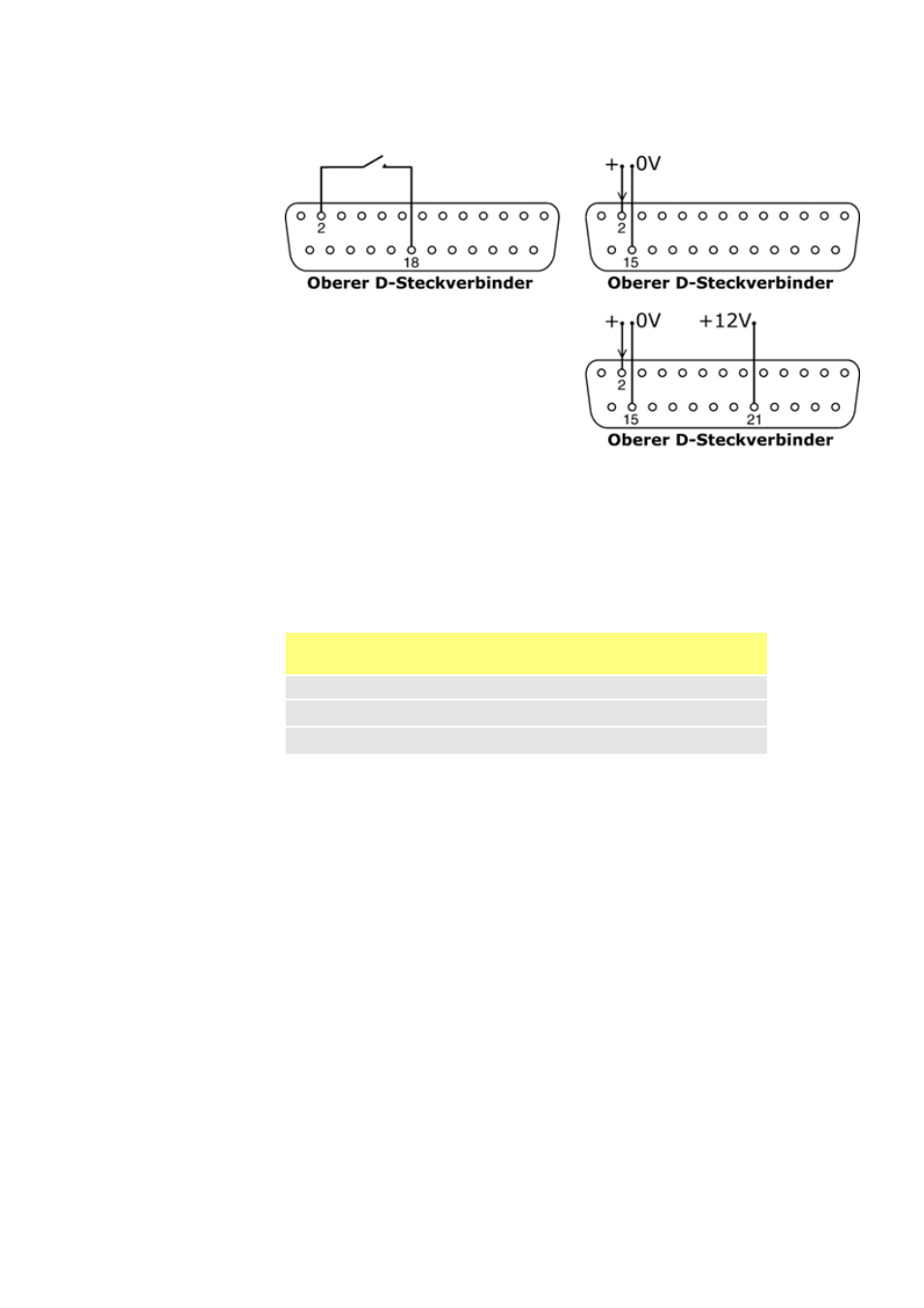

Schließen Sie ein abgesetztes Leckerkennungsgerät zwischen Pins 2 und 18 des oberen
D-Steckverbinders an. Ist der Stromkreis geschlossen, weist dies auf ein Leck hin.
Alternativ kann ein Logikeingang an Pin 2 des oberen D-Steckverbinders angelegt
werden, Erde an Pin 15. Ein Hochpegeleingang weist auf ein Leck hin. Schließen Sie einen
Watson-Marlow-Lecksensor auf die gleiche Weise an, beziehen Sie dazu 12 V für dessen
Stromversorgung von Pin 21 des oberen D-Steckverbinders.
Schließen Sie das Kabel eines Watson-Marlow-Schlauchüberwachungsgeräts auf folgende
Weise an:
Hinweis: Verwenden Sie nur ein Watson-Marlow-Schlauchüberwachungsgerät des Typs
620.
Kabelfarbe –
Schlauchüberwachung
Oberer D-Steckverbinder –
Pinnummer
Blau
15
Gelb
2
Rot
21
