21.1 Run-/Stopp-Eingang

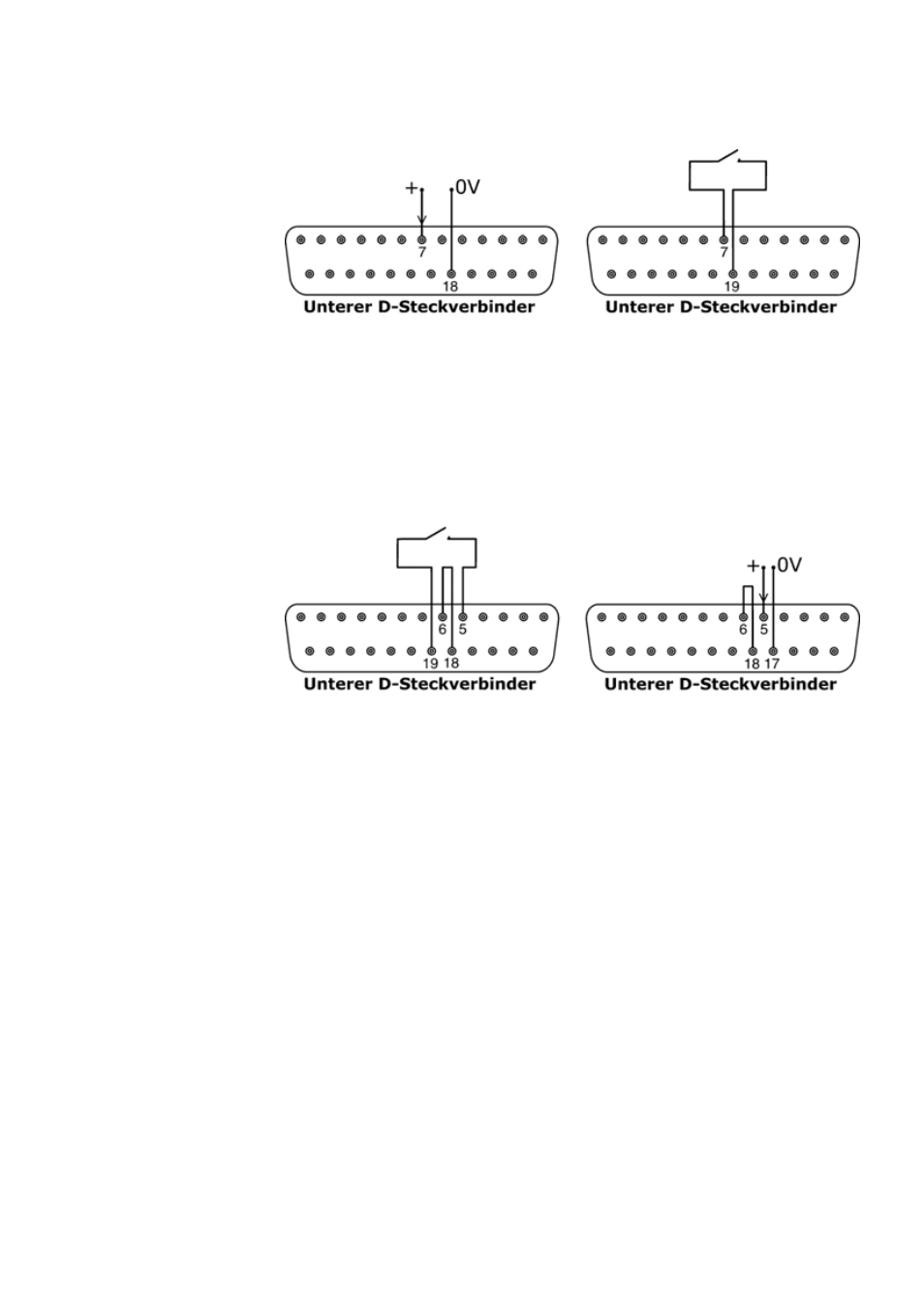

Fern-Ein-/Ausschaltung: Schließen Sie einen Fernsteuerungsschalter zwischen Pins 7 und
19 des unteren D-Steckverbinders an. Alternativ kann ein Logikeingang an Pin 7 des
unteren D-Steckverbinders angelegt werden (Masse an Pin 18). Ein Hochpegeleingang
stoppt die Pumpe, ein Tiefpegeleingang startet sie. Ist keine Verbindung vorhanden bzw.
ist der Schalter offen, läuft die Pumpe. Um die Befehlsrichtung des Run-/Stopp-Eingangs
zu ändern bzw. einzustellen, siehe 19.11 Fern-Ausschaltung im Abschnitt "Setup".

21.2 Drehrichtungseingang

Um die Fern-Drehrichtungssteuerung zu aktivieren und die Taste DREHRICHTUNG
(UMSCHALTEN +1)
auf dem Tastenfeld zu deaktivieren, werden Pins 6 und 18 am
unteren D-Steckverbinder miteinander verbunden. Schließen Sie einen
Fernsteuerungsschalter zwischen Pins 5 und 19 des unteren D-Steckverbinders an.
Schalter offen: Drehung im Uhrzeigersinn. Schalter geschlossen: Drehung entgegen dem
Uhrzeigersinn. Alternativ kann ein Logikeingang an Pin 5 des unteren D-Steckverbinders
angelegt werden, Erde an Pin 17. Hochpegeleingang: Drehung entgegen dem
Uhrzeigersinn, Tiefpegeleingang: Drehung im Uhrzeigersinn. Ist keine Verbindung
vorhanden, dreht die Pumpe standardmäßig im Uhrzeigersinn.
