Bedienungsanleitung Watson-Marlow 620DiN, 620Di 68

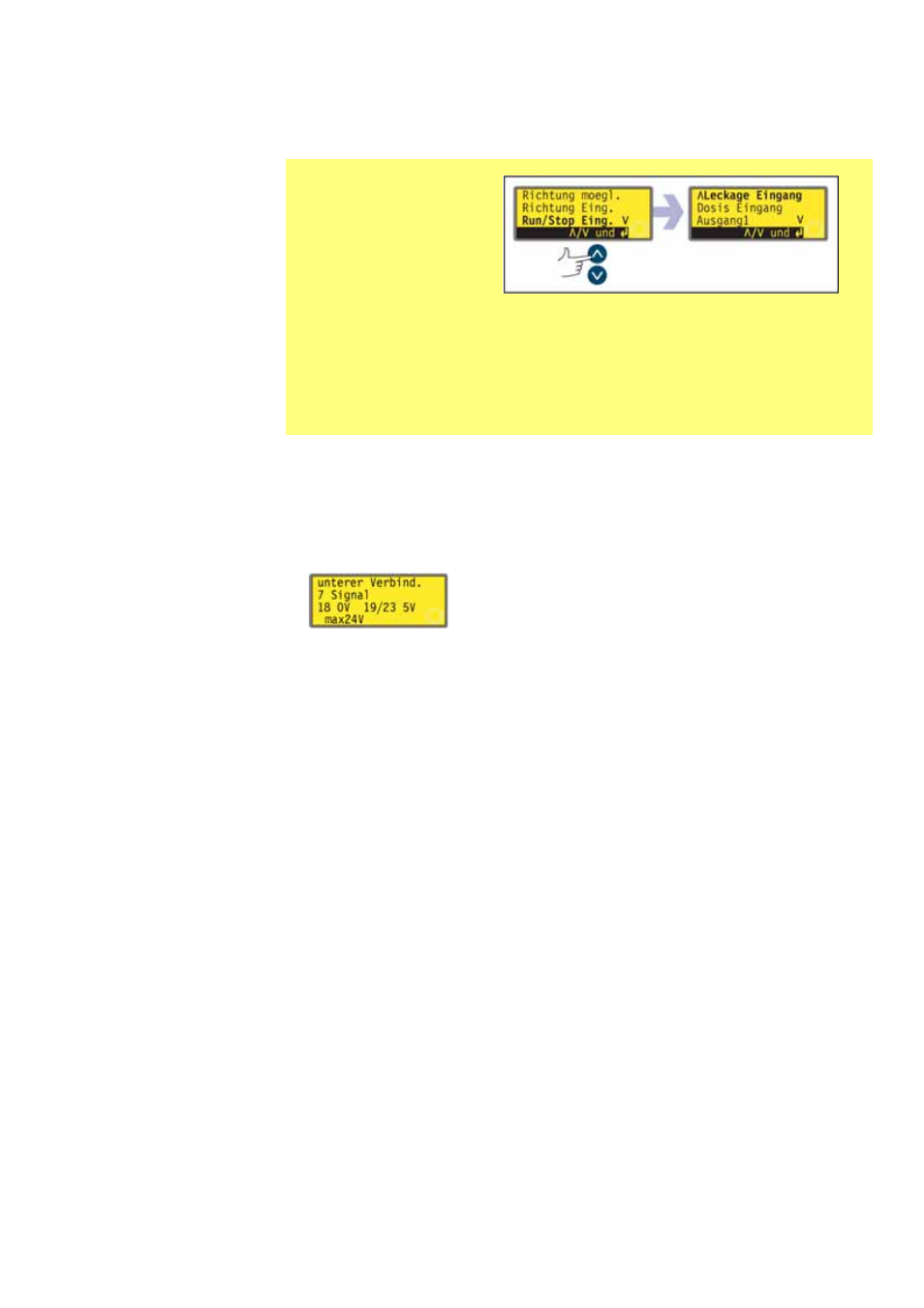

Das Pinanordnungsmenü
Verwenden Sie die Tasten AUF und AB, um eine Auswahl zu treffen. Drücken Sie
zur Bestätigung die Taste ENTER.
Die Angaben zur Pinanordnung sind die gleichen, die unter Verkabelung der
automatischen Steuerung in dieser Anleitung enthalten sind.
Die verschiedenen Bildschirme werden alle auf die gleiche Weise dargestellt. Wird
beispielsweise Run-/Stopp-Eingang ausgewählt, erscheint der folgende Bildschirm:
Er gibt an, dass das analoge Eingangssignal an Pin 4 des unteren D-Steckverbinders
hinten an der Pumpe angelegt werden muss, wobei 0 Volt auf Pin 16 zur Verfügung
stehen. Wenn der Analogeingang für ein 4-20-mA-Signal konfiguriert ist, beträgt die
maximal zulässige Spannung 5 Volt; wenn der Analogeingang für ein 0-10-V- oder
1-5-V-Signal konfiguriert ist, beträgt die maximal zulässige Spannung 10 Volt.
Wenn in einem beliebigen Pinanordnungsbildschirm die Taste STOP oder ENTER
gedrückt wird, kehrt die Anzeige zum entsprechenden Pinanordnungs-Menübildschirm
zurück.
Hinweis: Die durch die Auswahl von Versorgung und Andere verfügbaren Angaben
werden jeweils auf zwei Bildschirmen angezeigt. Drücken Sie die Taste AB, wenn jeweils
der letzte Menüpunkt des ersten Bildschirms markiert ist, um den zweiten Bildschirm
anzuzeigen, in dem der erste Menüpunkt markiert ist. Die Taste AUF hat eine
entsprechende Wirkung.
Zum Verlassen der Pinanordnungs-Menübildschirme
Blättern Sie durch die Pinanordnungs-Menübildschirme, bis der vierte Bildschirm
angezeigt wird. Wählen Sie mit den Tasten AUF und AB die Option Beenden aus
und drücken Sie zur Bestätigung die Taste ENTER.
Alternative ...
Drücken Sie wiederholt die Taste STOP, um Stufe für Stufe zurückzugehen, bis das
Hauptmenü angezeigt wird.
Die Pinanordnung hat für die Pumpe 620DiN IP66/NEMA 4X keine Bedeutung. Wenn
daher der Menüpunkt Pinanordnung ausgewählt wird, zeigt die Pumpe einen
Warnbildschirm an und kehrt dann zum Hauptmenü zurück.
Das Pinanordnungsmenü
umfasst vier Bildschirme.
Die ersten beiden sind
hier dargestellt.
Drücken Sie die Taste
AB, um von einem
Bildschirm zum nächsten
zu gelangen. Die
Menüpunkte werden
nacheinander hervorgehoben, bis der letzte Menüpunkt im Bildschirm
hervorgehoben ist. Nach einem weiteren Tastendruck auf die Taste AB
wird der nächste Bildschirm des Menüs angezeigt, in dem der erste
Menüpunkt hervorgehoben ist.
Drücken Sie die Taste AUF, um zu einem Menüpunkt in einem vorherigen
Bildschirm des Menüs zu gelangen.
