Bedienungsanleitung Watson-Marlow 620DiN, 620Di 75
Zum EMV-Schutz müssen abgeschirmte Steuerkabel verwendet werden. Die Abschirmung
muss an eine der Leiterplatten-Befestigungsschrauben oder an den angrenzenden
Kabelschuh (sofern vorhanden) angeschlossen werden.
Für einen verbesserten EMV-Schutz in extrem störungsbelasteten Betriebsumgebungen
können abgeschirmte Kabel in Verbindung mit wasserdichten EMV-Kabelverschraubungen
aus Metall verwendet werden. Diese müssen am Modul geerdet werden. Hierzu ist eine
zusätzliche M16x1,5-Mutter mit gezahnten Kanten zu verwenden, um einen guten
Kontakt mit der Innenseite des Moduls zu gewährleisten. Es ist notwendig, die
Leiterplatte des Moduls auszubauen, um Zugang zum Inneren des Moduls zu erhalten:
sie wird von zwei Befestigungsschrauben gehalten, die mit einem Kreuzschlitz
-
schraubendreher heraus- und wieder eingedreht werden können. Ergreifen Sie bei der
Handhabung von Leiterplatten die üblichen Antistatik-Schutzmaßnahmen.
Geeignete Kabel für allgemeine Anwendungen haben folgende Eigenschaften: 300 V
Nennspannung, PVC-Mantel in besonderer Premium-Qualität mit guter Flamm- und
Feuchtigkeitsbeständigkeit
Geeignete Kabel für industrielle Anwendungen haben folgende Eigenschaften: 300 V
Nennspannung, besonders robuster PU-Mantel mit Beständigkeit gegen Öle, Kraftstoffe,
Lösungsmittel und Wasser
In der Praxis lassen sich Kabel mit mehr als acht Adern häufig nur schwierig anschließen.
Daher sind in den Zeichnungen für eine bessere Übersicht nur zwei Adern dargestellt.

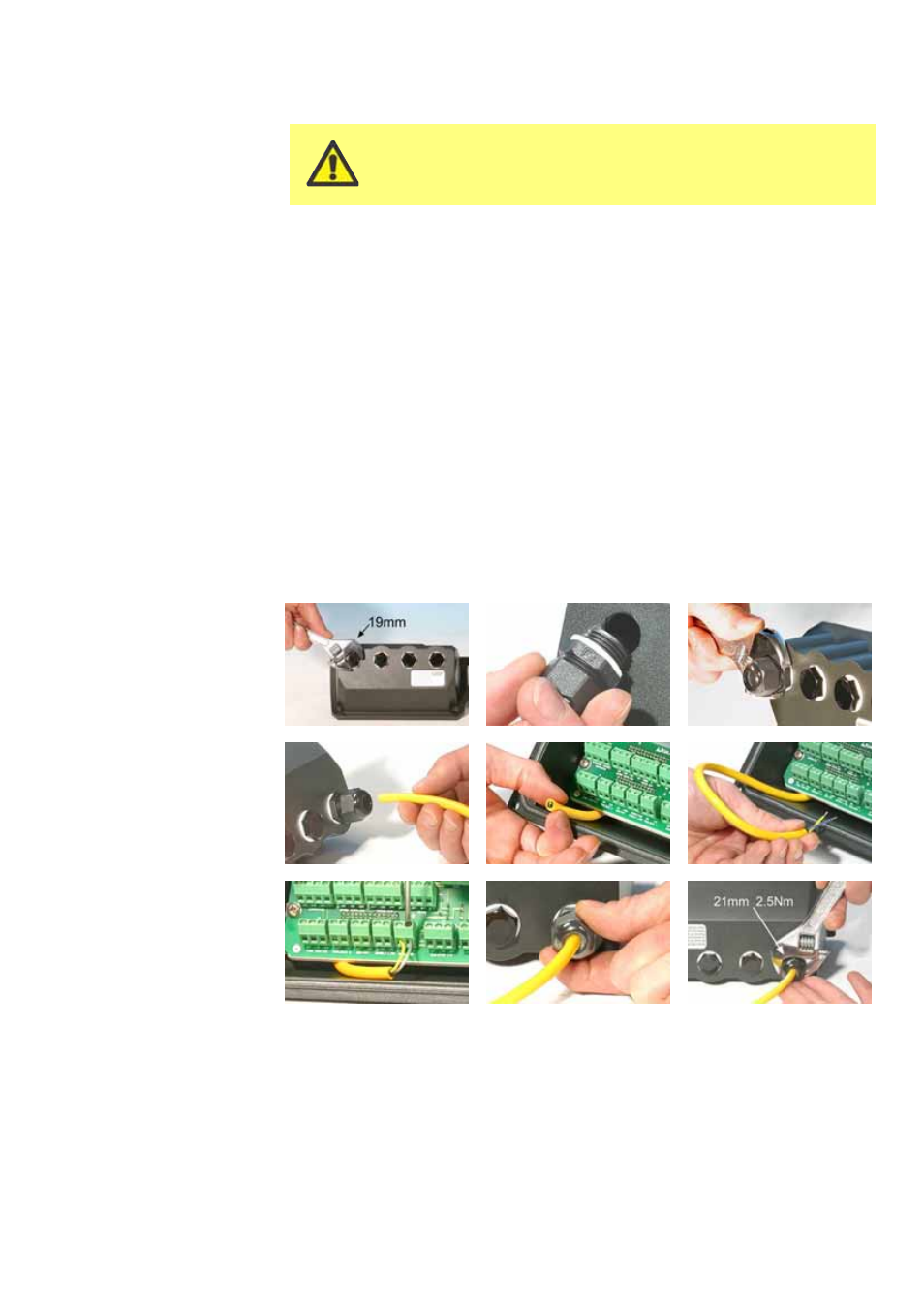

Drehen Sie den Dichtungsstopfen mit einem 19-mm-Schraubenschlüssel heraus.
Entsorgen Sie die Nylon-Dichtungsscheibe.
Schrauben Sie anstelle des Dichtungsstopfens eine der mitgelieferten M16x1,5-
Kabelverschraubungen zusammen mit einer der mitgelieferten neuen Nylon-
Dichtungsscheiben ein. Ziehen Sie die Kabelverschraubung mit einem 21-mm-
Schraubenschlüssel bis auf ein Anzugsdrehmoment von 2,5 Nm fest, um eine gute
Abdichtung zu gewährleisten. Falls Sie eine andere Kabelverschraubung verwenden,
muss sie entsprechend IP66 wasserdicht sein.
Die empfohlenen Kabel und Kabelverschraubungen müssen
für die IP66- (NEMA 4X) Ausführung dieser Pumpe benutzt
werden; andernfalls wird möglicherweise die Schutzart
beinträchtigt.
