Bedienungsanleitung Watson-Marlow 620DiN, 620Di 73
20 Verkabelung der automatischen
Steuerung mit dem Modul 620N
Die Pumpe wird über Schraubklemmen-Steckverbinder am wasserdichten Modul 620N
auf der Pumpenrückseite mit anderen Geräten verbunden. Geeignete Kabel müssen
durch eine oder mehrere wasserdichte Kabelverschraubungen in das Modul geführt und
korrekt angeschlossen werden. Hierzu muss das Modul zunächst abgenommen werden.
20.1 Modul 620N – Aus- und Einbau

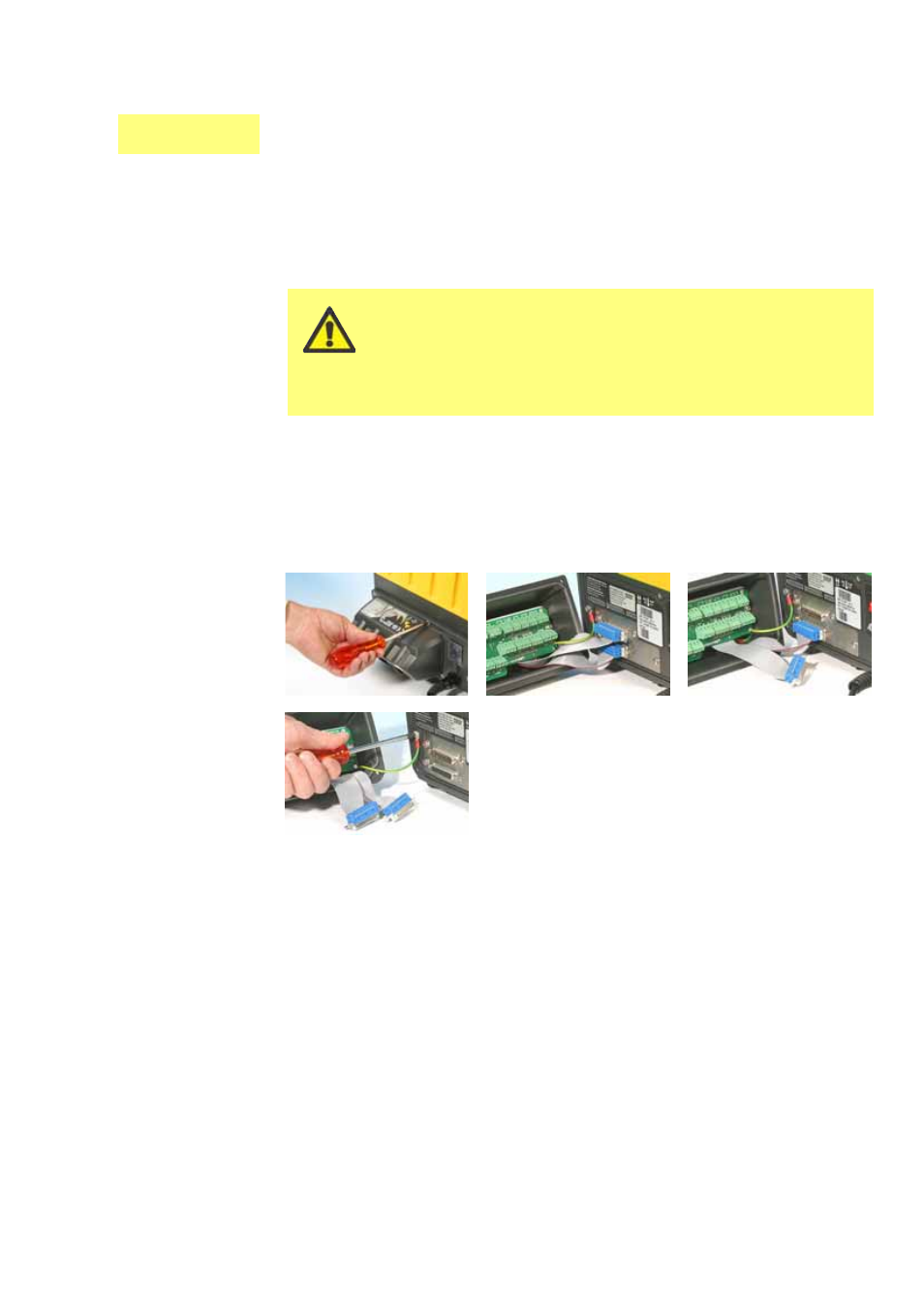

Abbauen des wasserdichten Moduls 620N:
Das Modul ist auf der Rückseite der Antriebseinheit mit sechs M5x12-Pozidriv-
Senkkopfschrauben aus Edelstahl befestigt.
Drehen Sie die sechs Schrauben (die Schraube oben in der Mitte als letzte) mit
einem passenden Pozidriv-Schraubendreher heraus. Nachdem Sie alle Schrauben
herausgedreht haben, kann der Dichtungsstreifen das Modul aber immer noch am
Antrieb halten. Ist dies der Fall, schlagen Sie leicht gegen das Modul, bis es sich
vom Antrieb löst. Verwenden Sie keinesfalls Werkzeuge, um das Modul vom Antrieb
zu hebeln.
Der Dichtungsstreifen sollte in seiner Aufnahmenut auf der Stirnseite des Moduls
zurückbleiben. Die Transparentabdeckung des Ein-/Ausschalters sollte auf dessen
Flansch auf der Stirnseite des Moduls zurückbleiben. Überzeugen Sie sich, dass der
Dichtungsstreifen und die Transparentabdeckung des Ein-/Ausschalters unbeschädigt
sind. Ist eines der beiden Teile beschädigt, muss es erneuert werden, damit die
Schutzart des Geräts gewährleistet bleibt.
Ziehen Sie ggf. die beiden 25-poligen D-Steckverbinder ab, mit denen das Modul mit
dem Pumpenantrieb verbunden ist. Trennen Sie ggf. das Erdanschlusskabel des
Moduls auf der Rückseite des Antriebs. Das Erdanschlusskabel des Moduls ist
allerdings lang genug, um das Zurückklappen des Moduls zu ermöglichen und den
Zugang zu der Leiterplatte im Inneren und der Rückseite des Antriebs freizugeben.
Es ist unerlässlich, die Spannungseinstellung der Pumpe zu
kontrollieren, um die Übereinstimmung mit der Strom -
versorgung zu gewährleisten. Der Spannungswahlschalter
befindet sich auf der Rückwand des Antriebs. Das Modul
muss abgenommen (und wieder befestigt) werden, um die
Spannungseinstellung zu kontrollieren.
