Einführung

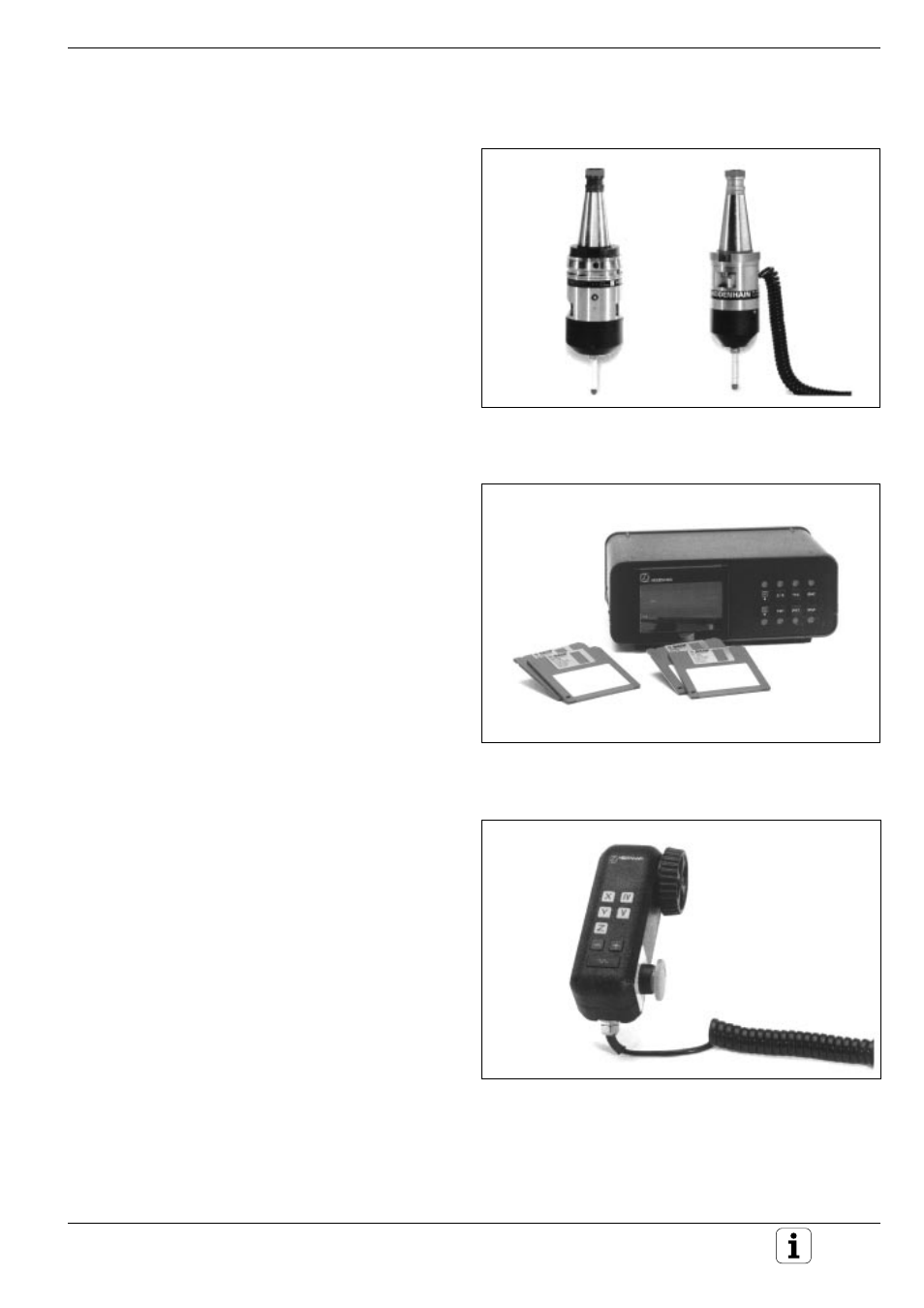

Abb. 1.8:
Das elektronische Handrad HR 330
Abb. 1.7:
HEIDENHAIN Disketten-Einheit FE 401
Die TNC 425, TNC 415 B und TNC 407
TNC-Zubehör
3D-Tastsysteme
Die TNC stellt für den Einsatz von HEIDENHAIN
3D-Tastsystemen folgende Funktionen zur
Verfügung (siehe auch Kapitel 9):
• automatisches Werkstück-Ausrichten
(Werkstück-Schieflage kompensieren)
• Bezugspunkt-Setzen
• Messungen am Werkstück während des
Programmlaufs
• Digitalisieren von 3D-Formen (Option)
• Werkzeug-Vermessung mit dem TT 110
Disketten-Einheit
Die HEIDENHAIN Disketten-Einheit FE 401 dient
der TNC als externer Speicher: Programme und
Tabellen lassen sich auf Disketten auslagern.
Mit der FE 401 können auch Programme zur TNC
übertragen werden, die an einem PC erstellt
wurden.
Sehr umfangreiche Programme, die die Speicher-
kapazität der TNC überschreiten, werden „block-
weise“ übertragen: Während die Maschine die ein-
gelesenen Sätze ausführt und danach sofort
wieder löscht, überträgt die Disketten-Einheit
weitere Programmsätze in die TNC.
Elektronische Handräder
Die „elektronischen Handräder“ erleichtern das
präzise manuelle Verfahren der Achsschlitten. Wie
an einer konventionellen Maschine bewirkt ein
Drehen am Handrad, daß sich der Maschinen-
schlitten um einen bestimmten Betrag bewegt.
Der Verfahrweg pro Umdrehung ist dabei in einem
weiten Bereich wählbar.
Portable Handräder, z.B. das HR330, werden mit
einem Kabel an die TNC angeschlossen.
Einbau-Handräder, z.B. das HR130, werden in die
Maschinen-Tastatur eingebaut. Mit einem Adapter
lassen sich bis zu drei Handräder gleichzeitig
anschließen.
Über die Handrad-Konfiguration an einer Maschine
informiert der Maschinen-Hersteller.
Abb. 1.6:
HEIDENHAIN 3D-Tastsysteme TS 511und TS 120
