3D-Tastsysteme
Digitalisieren mit messendem Tastsystem (Option, nicht TNC 407)
Digitalisier-Bereich festlegen
Zur Definition des Digitalisier-Bereichs stehen zwei Zyklen zur
Verfügung. Mit Zyklus 5 BEREICH können Sie einen quaderförmigen
Bereich definieren in dem die Form abgetastet wird. Alternativ dazu
können Sie über Zyklus 15 BEREICH (TABELLE) eine Punkte-Tabelle
wählen, in der die Bereichsgrenze als Polygonzug beliebiger Form
festgelegt ist.
Quaderförmigen Digitalisierbereich festlegen
Der Digitalisier-Bereich wird – wie bei der Rohteil-Definition – als Quader
durch Angabe von Minimum- und Maximum-Koordinaten in den drei
Hauptachsen X, Y und Z festgelegt.
Eingaben
• PGM NAME DIGITALISIERDATEN ?
Name der Datei, in der die Digitalisier-Daten gespeichert werden
• ACHSE TCH PROBE ?
Tastsystem-Achse eingeben
• MIN-PUNKT BEREICH ?
Minimal-Punkt des Bereichs, in dem digitalisiert wird
• MAX-PUNKT BEREICH ?
Maximal-Punkt des Bereichs, in dem digitalisiert wird
• SICHERE HOEHE ?
Position in der Tastsystem-Achse, in der eine Kollision von Taststift
und Form ausgeschlossen ist.
Y
X
Z
MAX
MIN
S
Z

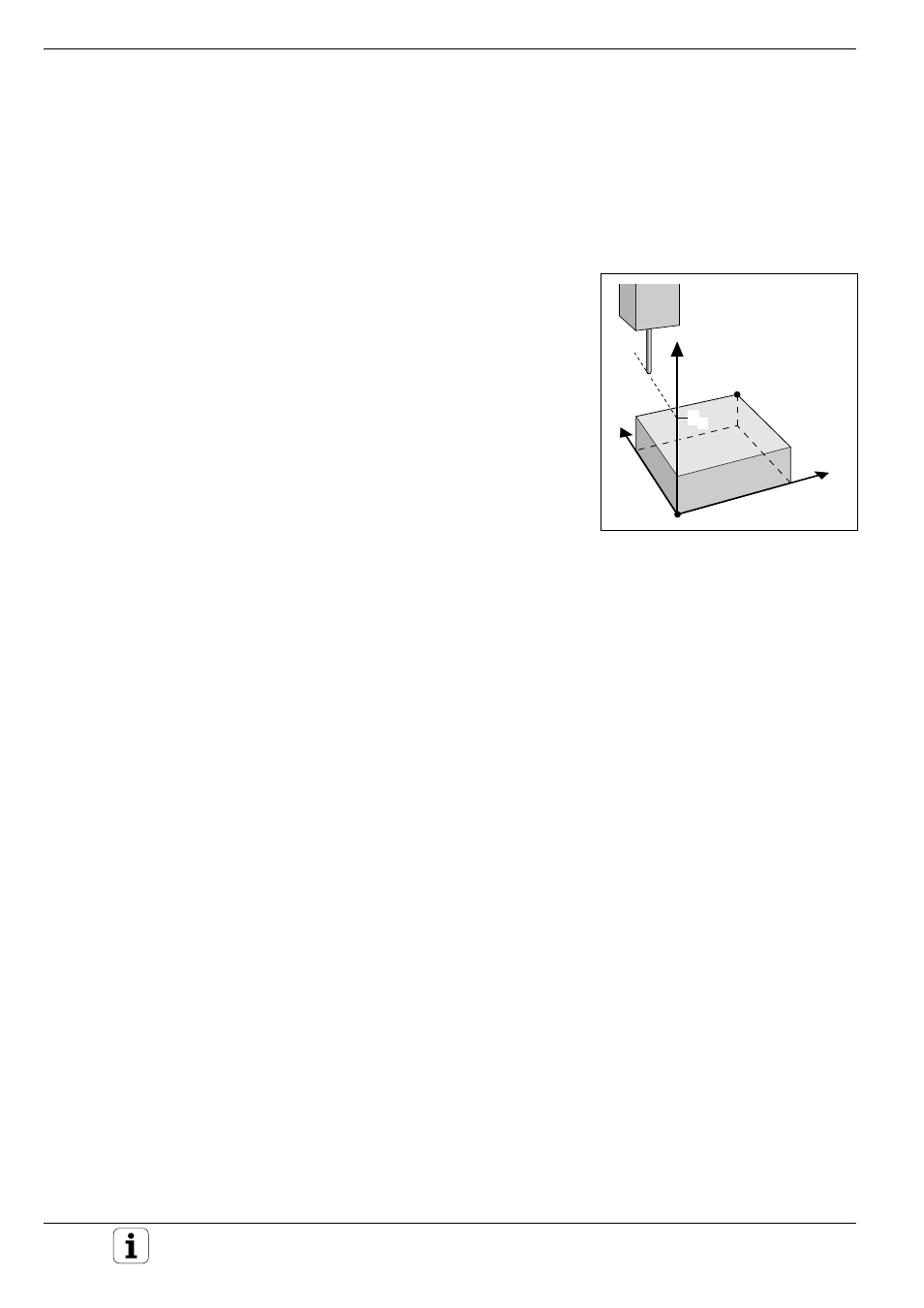

Abb. 9.20: Sichere Höhe und quaderförmiger
Digitalisier-Bereich
