TNC 425/TNC 415 B/TNC 407 5-20
5 Werkzeug-Bewegungen programmieren

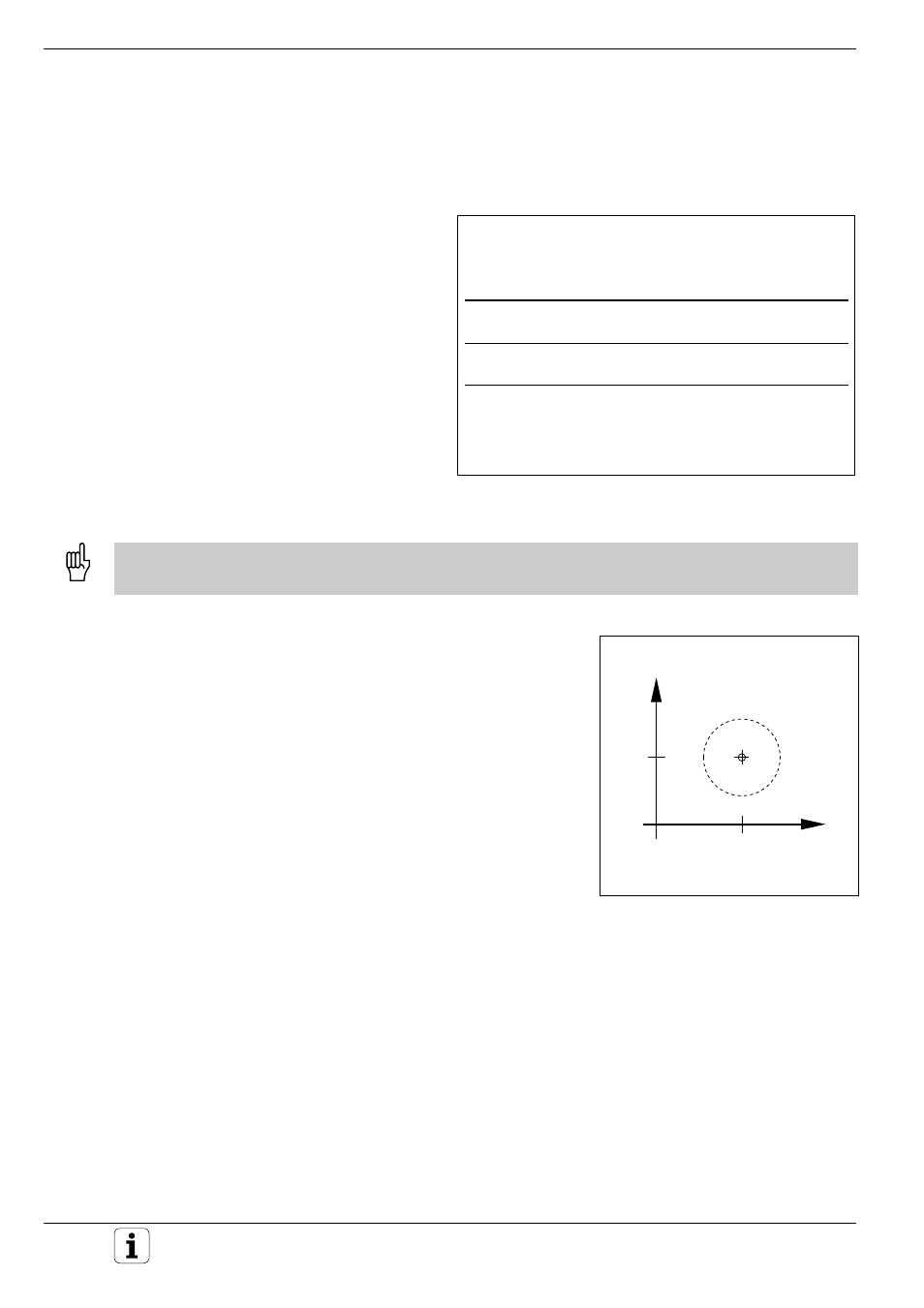

Abb. 5.26: Kreismittelpunkt CC
5.4 Bahnbewegungen – rechtwinklige Koordinaten
Radiuskorrektur bei Kreisbahnen
Die Radiuskorrektur darf nicht in einem Satz für eine Kreisbahn begonnen
werden. Sie muß zuvor in einem Geraden-Satz (L-Satz) oder im Anfahr-
Satz (APPR-Satz) aktiviert werden.
Kreise in den Hauptebenen
Mit den Kreisbahn-Funktionen werden Kreise in
den Hauptebenen direkt programmiert. Die
Hauptebene ist durch die Festlegung der Spin-
delachse beim Werkzeug-Aufruf (TOOL CALL)
definiert.
Kreise, die nicht parallel zu einer Hauptebene liegen, werden mit Q-Parametern programmiert (siehe Kapitel 7) oder
mit der Funktion Bearbeitungsebene Schwenken (siehe S. 8-55).
Kreismittelpunkt CC
Der Kreismittelpunkt CC ist für Kreisbahnen festzulegen, die mit der C-
Funktionstaste programmiert werden. Der Kreismittelpunkt wird auf
folgende Art definiert:
• Direkte Eingabe der rechtwinkligen Kreismittelpunkts-Koordinaten oder
• Übernahme der zuletzt programmierten Position oder
• Ist-Positions-Übernahme
Die letztprogrammierte Position wird als CC übernommen, wenn ein
leerer CC-Satz programmiert wird.
Gültigkeit der Kreismittelpunkts-Festlegung
Eine Kreismittelpunkts-Definition gilt solange, bis ein neuer Kreismittel-
punkt festgelegt wird. Der Kreismittelpunkt kann auch für die Zusatz-
achsen U, V und W eingegeben werden.
Abb. 5.25: Die Spindelachse legt die Hauptebenen für die Kreisbahnen
fest
Y
X
Y
CC
X
Spindelachse Hauptebene
Z XY
(UV, XV, UY)
Y ZX
(WU, ZU, WX)
X YZ
(VW, YW, VZ)
