9-35 TNC 425/TNC 415 B/TNC 407
9 3D-Tastsysteme

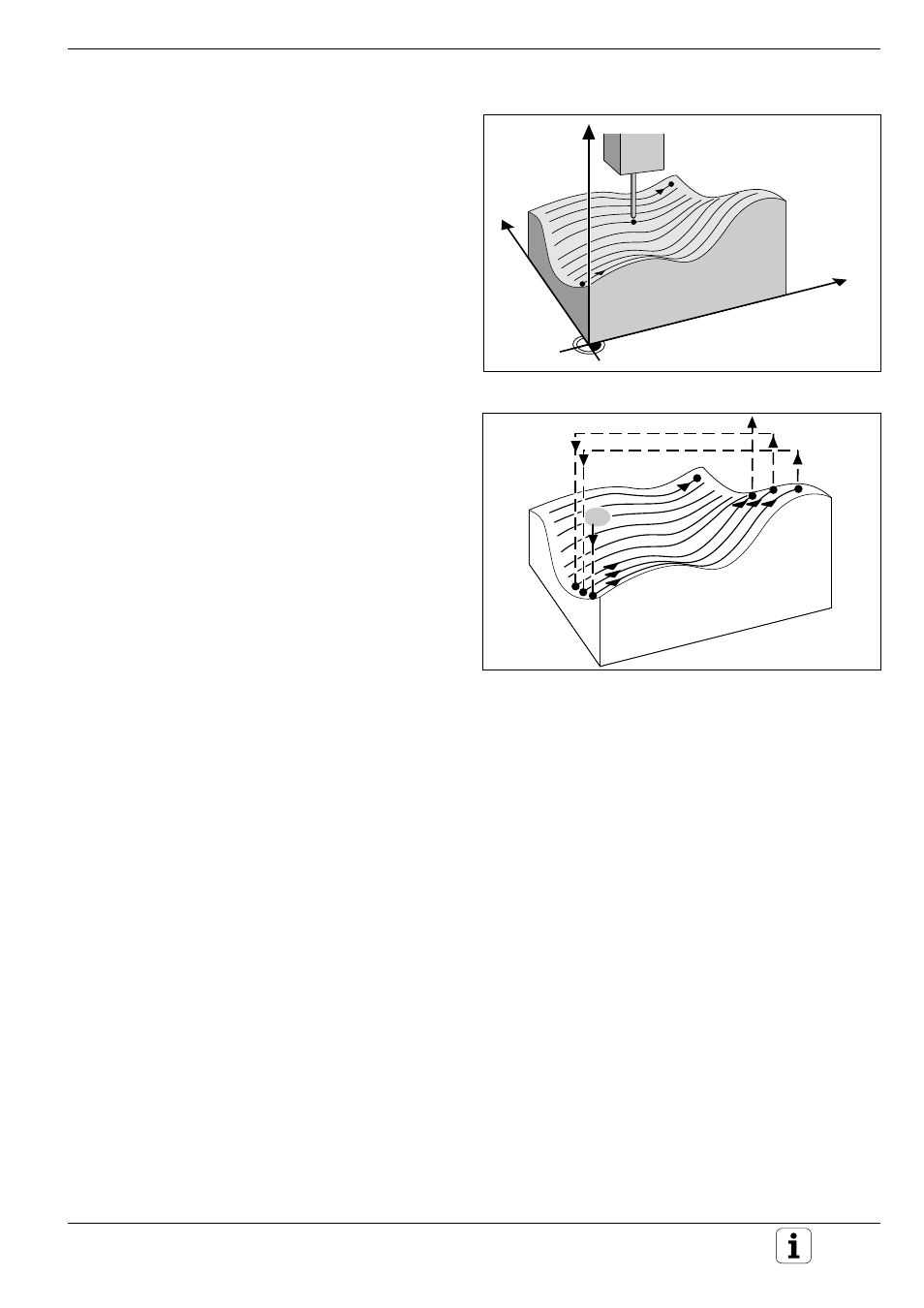

Abb. 9.24 Zeilenweises Abtasten der 3D-Form
Abb. 9.25 Verfahrwege beim zeilenweisen Abtasten
9.4 Digitalisieren mit messendem Tastsystem (Option, nicht TNC 407)
Zeilenweises Digitalisieren
Mit dem Digitalisier-Zyklus 18 ZEILE wird eine 3D-
Form zeilenweise digitalisiert. Dieses Verfahren
wird hauptsächlich eingesetzt wenn Sie mit einer
Drehachse digitalisieren (siehe S. 9-39).
Beim Digitalisiervorgang verfährt das Tastsystem in
positiver Richtung einer wählbaren Achse der
Bearbeitungsebene bis zur Bereichsgrenze.
Anschließend fährt es auf die SICHERE HOEHE
und im Eilgang zurück zum Anfang der nächsten
Zeile. Dort fährt das Tastsystem im Eilgang in
negativer Werkzeugachsen-Richtung bis zur
HOEHE FUER VORSCHUB-REDUZIERUNG und ab
dieser Höhe im Antastvorschub, bis die 3D-Form
berührt wird. Der Vorgang wiederholt sich, bis der
gesamte Bereich abgetastet ist.
Am Ende des Digitalisier-Vorgangs fährt das
Tastsystem auf die
SICHERE HOEHE zurück.
Startpunkt
• MIN-Punkt-Koordinaten der Bearbeitungsebene
aus Zyklus 5 Bereich oder Zyklus 15 BEREICH
(TABELLE),
Werkzeugachsen-Koordinate = SICHERE HOEHE
• Startpunkt automatisch anfahren:
zuerst in der Werkzeugachse auf SICHERE
HOEHE, dann in der Bearbeitungsebene
Form anfahren
Das Tastsystem fährt in negativer Werkzeugach-
sen-Richtung auf die Form zu. Die Koordinaten der
Position, bei der das Tastsystem die Form berührt,
werden gespeichert.
Z -
Y
X
Z
