9-15 TNC 425/TNC 415 B/TNC 407
9 3D-Tastsysteme
9.2 Antastzyklen in den Betriebsarten MANUELL und EL. HANDRAD
Y
X
XÐ
X+
Y+
YÐ 3
1
2
4
oder
Außenkreis
Tastkopf in die Nähe des ersten Antastpunkts ➀ außerhalb des Kreises verfahren
X + X – Y + Y –
Antastrichtung wählen
Antastvorgang starten
Antastvorgang für die Punkte ➁, ➂, und ➃ (siehe Bild) wiederholen
Koordinaten des Bezugspunkts eingeben
Nach dem Antasten zeigt die TNC die aktuellen Koordinaten des Kreis-
mittelpunkts und den Kreisradius PR am Bildschirm an.
I

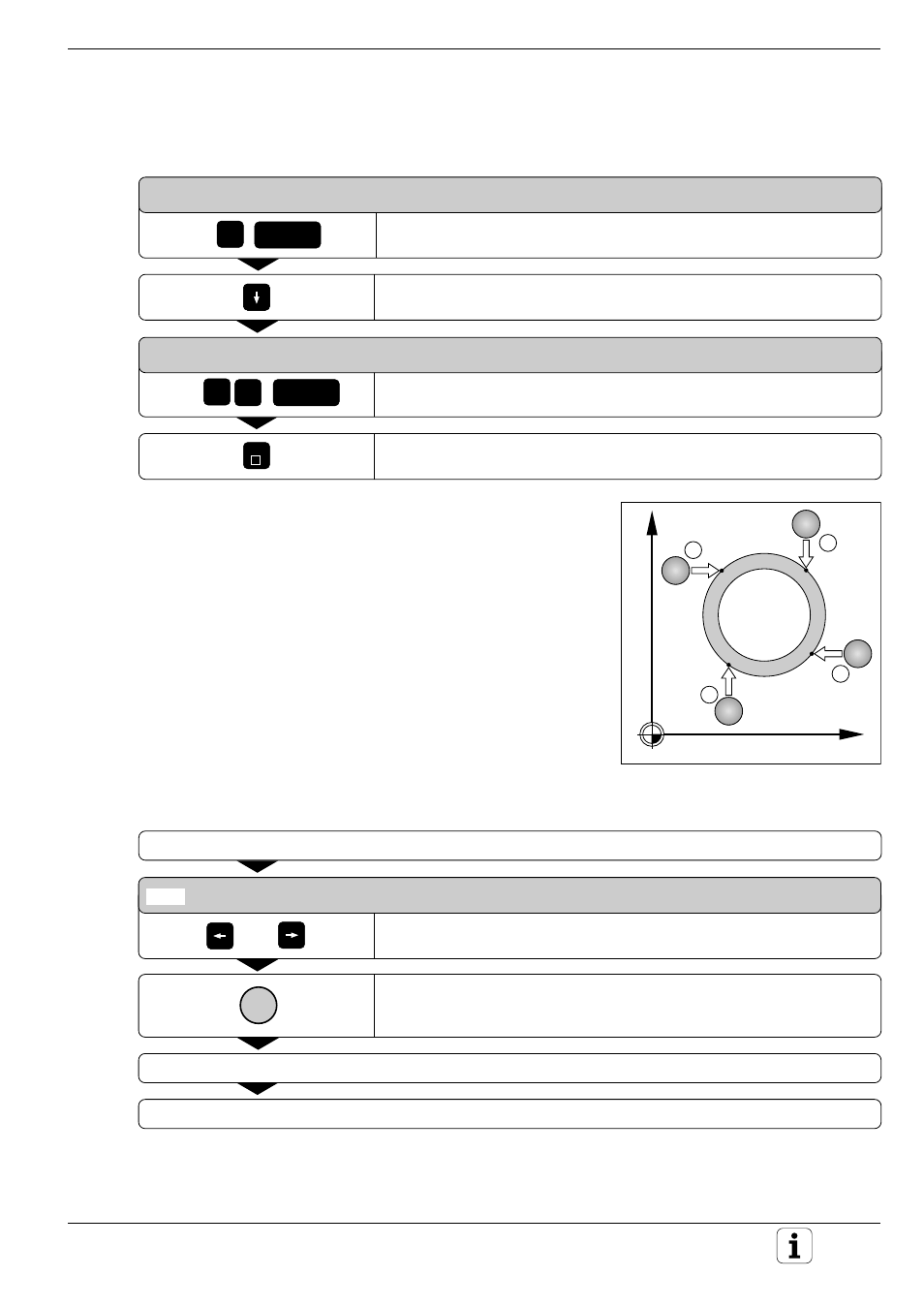

Abb. 9.15: Antasten der Kreis-Außenwand
zum Ermitteln der Mittelpunkts-
position
.
.
.
0
ENT z.B.
END
0
ENT
1
z.B.
BEZUGSPUNKT
Erste Koordinate des Kreismittelpunkts eingeben, z.B. auf der X-Achse
Zweite Koordinate wählen
BEZUGSPUNKT
Zweite Koordinate des Kreismittelpunkts eingeben, z.B. auf der Y-
Achse
Antastfunktion beenden
