TNC 425/TNC 415 B/TNC 407 9-2
9 3D-Tastsysteme

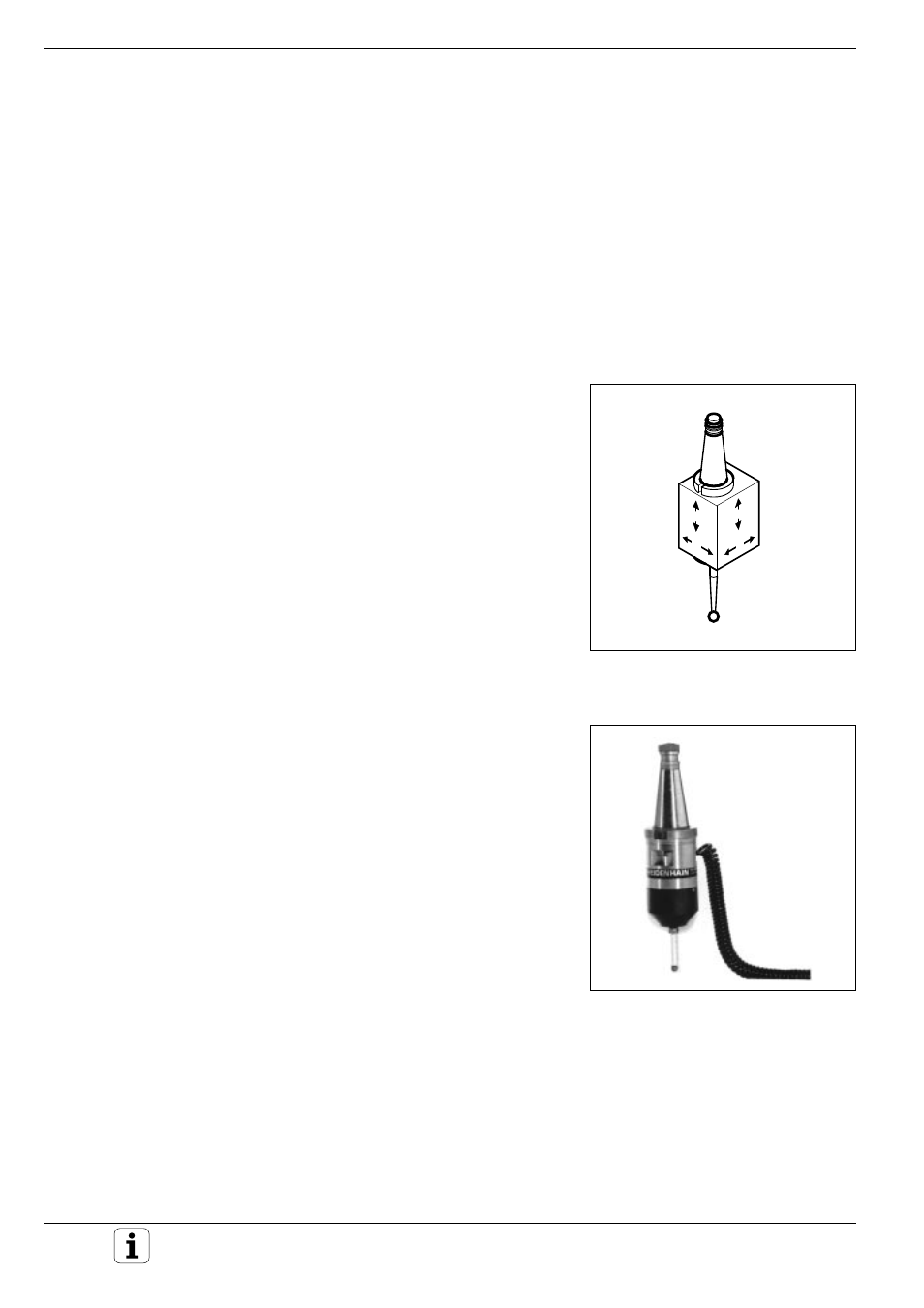

Abb. 9.2 Schaltendes Tastsystem TS 120
Abb. 9.1 Messendes Tastsystem TM 110
9.1 Allgemeines zu den Tastsystemen
3D-Tastsysteme von HEIDENHAIN gibt es in verschiedenen
Ausführungen für verschiedene Anwendungen. Der Einsatzbereich
erstreckt sich dabei vom automatischen Bezugspunkt-Setzen über die
vollautomatische Werkzeug-Vermessung bis hin zum Digitalisieren von
3D-Formen. Folgende 3D-Tastsysteme stehen zur Verfügung:
• das messende Tastsystem TM 110 zum schnellen Digitalisieren (nicht
TNC 407)
• das schaltende Tastsystem TS 120 zum kostengünstigen Digitalisieren
• das schaltende Tastsystem TS 511 für Maschinen mit Werkzeug-
wechsler
• das Tischtastsystem TT 110 zur Werkzeug-Vermessung
Das messende Tastsystem TM 110 (nicht TNC 407)
Das messende Tastsystem TM 110 wurde speziell für Anwender ent-
wickelt, die häufig digitalisieren müssen. Mit dem TM 110 können Sie
Digitalisier-Geschwindigkeiten bis zu 3000 mm/min erreichen.
Über im Tastsystem integrierte inkrementale Meßsysteme wird während
des Digitalisier-Vorgangs die Position der Tastkugel relativ zur Werkzeug-
Aufnahme ermittelt. Aus den erfassten Meßwerten erzeugt die integrier-
te Digitalisier-Software der TNC unmittelbar ein Programm mit Linear-
sätzen im HEIDENHAIN-Format. Dieses Programm wird über die Daten-
schnittstelle ausgegeben und auf einem Personal-Computer gespeichert.
Dort können Sie die Digitalisierdaten mit der HEIDENHAIN-Auswertesoft-
ware SUSA weiterverarbeiten, um beispielsweise andere Werkzeugfor-
men, andere Werkzeugradien oder Positiv-/Negativ-Formen zu
verrechnen.
Darüber hinaus können Sie – in Verbindung mit den Antastzyklen der
TNC – mit dem TM 110 auf einfache Weise Bezugspunkte setzen oder
Werkstücke vermessen.
Das schaltende Tastsystem TS 120
Das schaltende Tastsystem TS 120 ist eine kostengünstige Alternative
für Anwender, die gelegentlich digitalisieren müssen. Mit dem TS 120
erreichen Sie Digitalisier-Geschwindigkeiten bis zu 300 mm/min (bei
0.5 mm Punktabstand).
Das Funktionsprinzip eines schaltenden Tastsystems beruht darauf, daß
beim Auslenken des Taststifts ein elektrisches Schaltsignal entsteht, daß
über ein Kabel zur TNC übertragen wird. Innerhalb von Bruchteilen einer
Sekunde speichert die TNC den über die Längenmeßsysteme der
Maschine ermittelten Positions-Istwert ab. Aus den erfassten Meß-
werten erzeugt die integrierte Digitalisier-Software der TNC unmittelbar
ein Programm mit Linearsätzen im HEIDENHAIN-Format. Dieses Pro-
gramm wird über die Datenschnittstelle ausgegeben und auf einem
Personal-Computer gespeichert. Dort können Sie die Digitalisierdaten mit
der HEIDENHAIN-Auswertesoftware SUSA weiterverarbeiten, um
beispielsweise andere Werkzeugformen, andere Werkzeugradien oder
Positiv-/Negativ-Formen zu verrechnen.
In Verbindung mit den Antastzyklen der TNC können Sie mit dem TS 120
auf einfache Weise Bezugspunkte setzen oder Werkstücke vermessen.
Z Z
X
Y
