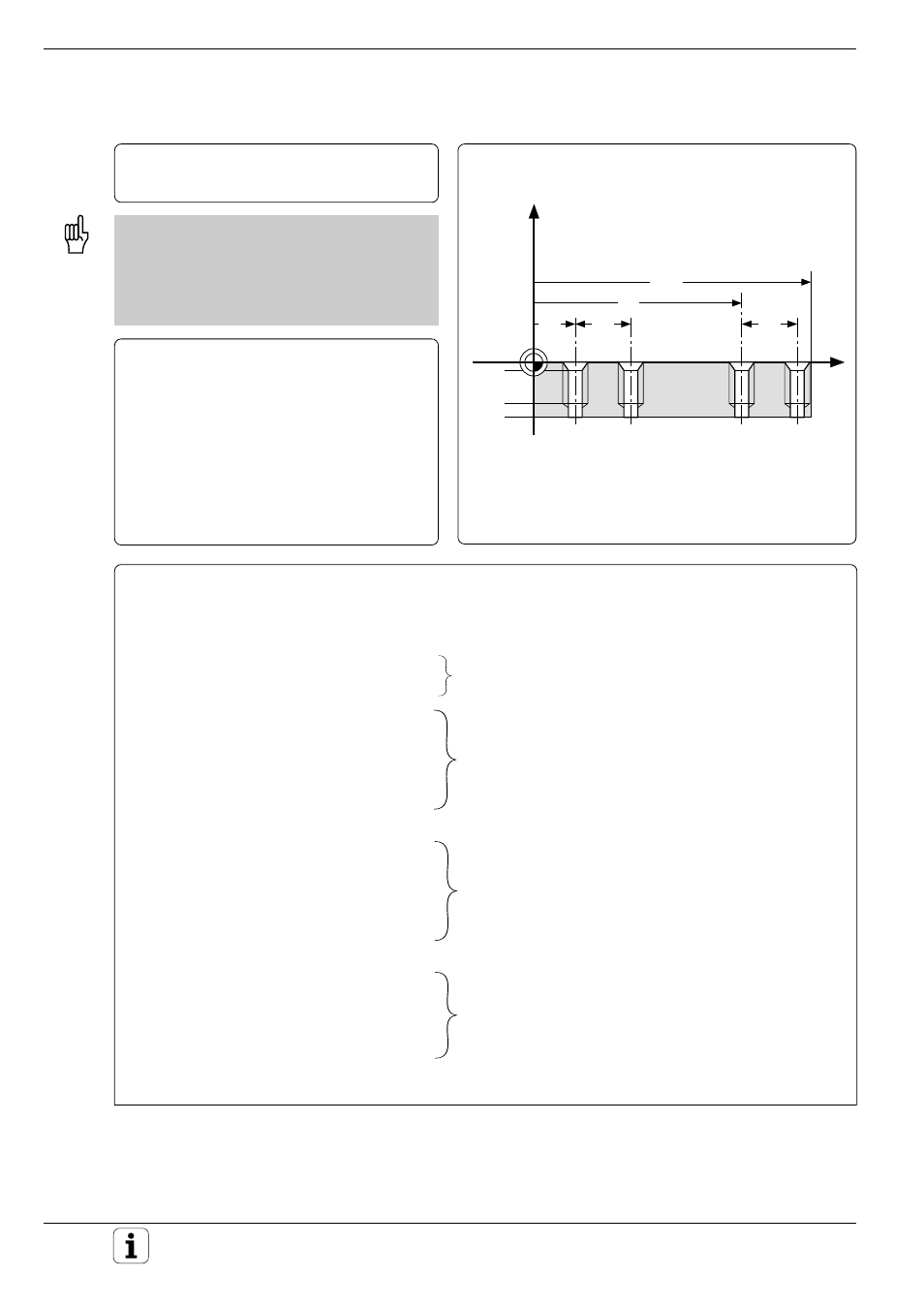

Unterprogramme und Programmteil-Wiederholungen
Z
X
–3
–15
–20
100
20
20
15
75
Werkzeug-Definition für Senken (T 35), Tiefbohren (T25) und
Gewindebohren (T30)
Zyklus-Definition TIEFBOHREN für Senken
Zyklus-Definition TIEFBOHREN
Zyklus-Definition GEWINDEBOHREN
Fortsetzung nächste Seite
Arbeitsablauf:
Senken - Tiefbohren - Gewindebohren
Die Bohrbearbeitungen werden mit dem Zyklus 1
TIEFBOHREN (siehe S. 8-5) und Zyklus 2 GE-
WINDEBOHREN (siehe S. 8-7) programmiert.
Die Bohrungsgruppen werden in einem Unter-
programm angefahren und die Bohrungen in
einem zweiten Unterprogramm gesetzt.
Koordinaten der ersten Bohrung jeder Gruppe:
➀
X = 15 mm
Y = 10 mm
➁
X = 45 mm
Y = 60 mm
➂
X = 75 mm
Y = 10 mm
Abstand der
Bohrungen:
IX=20 mm IY= 20 mm
Bohrungsdaten:
Senken
ZS =
3 mm
Ø = 7 mm
Tiefbohren
ZT = 15 mm
Ø = 5 mm
Gewindebohren
ZG = 10 mm
Ø = 6 mm
Bearbeitungsprogramm
0
BEGIN PGM MOREBOHR MM
1
BLK FORM 0.1 Z X+0 Y+0 Z–20
2
BLK FORM 0.2 X+100 Y+100 Z+0
3
TOOL DEF 25 L+0 R+2,5
4
TOOL DEF 30 L+0 R+3
5
TOOL DEF 35 L+0 R+3,5
6
CYCL DEF 1.0 TIEFBOHREN
7
CYCL DEF 1.1 ABST+2
8
CYCL DEF 1.2 TIEFE–3
9
CYCL DEF 1.3 ZUSTLG+3
10
CYCL DEF 1.4 V. ZEIT0
11
CYCL DEF 1.5 F100
12
TOOL CALL 35 Z S 500
13
CALL LBL 1 ........................................................ Aufruf von Unterprogramm 1
14
CYCL DEF 1.0 TIEFBOHREN
15
CYCL DEF 1.1 ABST+2
16
CYCL DEF 1.2 TIEFE–25
17
CYCL DEF 1.3 ZUSTLG+6
18
CYCL DEF 1.4 V. ZEIT0
19
CYCL DEF 1.5 F50
20
TOOL CALL 25 Z S 1000
21
CALL LBL 1 ........................................................ Aufruf von Unterprogramm 1
22
CYCL DEF 2.0 GEWINDEBOHREN
23
CYCL DEF 2.1 ABST+2
24
CYCL DEF 2.2 TIEFE–15
25
CYCL DEF 2.3 V.ZEIT0
26
CYCL DEF 2.4 F100
27
TOOL CALL 30 Z S 250
28
CALL LBL 1 ........................................................ Aufruf von Unterprogramm 1
29
L Z+100 R0 FMAX M2 ....................................... Letzter Programmsatz, Rücksprung
