Digitalisieren mit messendem Tastsystem (Option, nicht TNC 407)
Digitalisier-Bereich beliebiger Form festlegen
Der Digitalisier-Bereich wird durch eine Punkte-Tabelle festgelegt, die in
der Betriebsart POSITIONIEREN MIT HANDEINGABE generiert wird
(siehe S. 5-75). Die einzelnen Punkte können Sie per TEACH IN erfassen
oder automatisch von der TNC erzeugen lassen während Sie den
Taststift von Hand um das Werkstück führen.
Eingaben
• PGM NAME DIGITALISIERDATEN ?
Name der Datei, in der die Digitalisier-Daten gespeichert werden
• ACHSE TCH PROBE ?
Tastsystem-Achse eingeben
• PGM NAME BEREICHSDATEN ?
Name der Punkte-Tabelle, in der der Bereich festgelegt ist
• MIN-PUNKT ACHSE TCH PROBE ?
Minimal-Punkt des DIGITALISIER-Bereichs in der Tastsystem-Achse
• MAX-PUNKT ACHSE TCH PROBE ?
Maximal-Punkt des DIGITALISIER-Bereichs in der Tastsystem-Achse
• SICHERE HOEHE ?
Position in der Tastsystem-Achse, in der eine Kollision von Taststift
und Form ausgeschlossen ist.
TCH PROBE 15.0 programmieren
TCH PROBE: 0 BEZUGSEBENE
Digitalisier-Zyklus 15 BEREICH (Tabelle) wählen
TCH PROBE: 15 BEREICH (TABELLE)
Digitalisier-Zyklus 15 BEREICH (Tabelle) übernehmen
PGM NAME DIGITALISIERDATEN?
Name der Datei eingeben, in der die Digitalisier-Daten gespeichert werden sollen
ACHSE TCH PROBE?
Tastsystem-Achse eingeben
PGM NAME BEREICHSDATEN ?
Name der Punkte-Tabelle eingeben, in der die Bereichsgrenze festgelegt ist
1
.
.
.

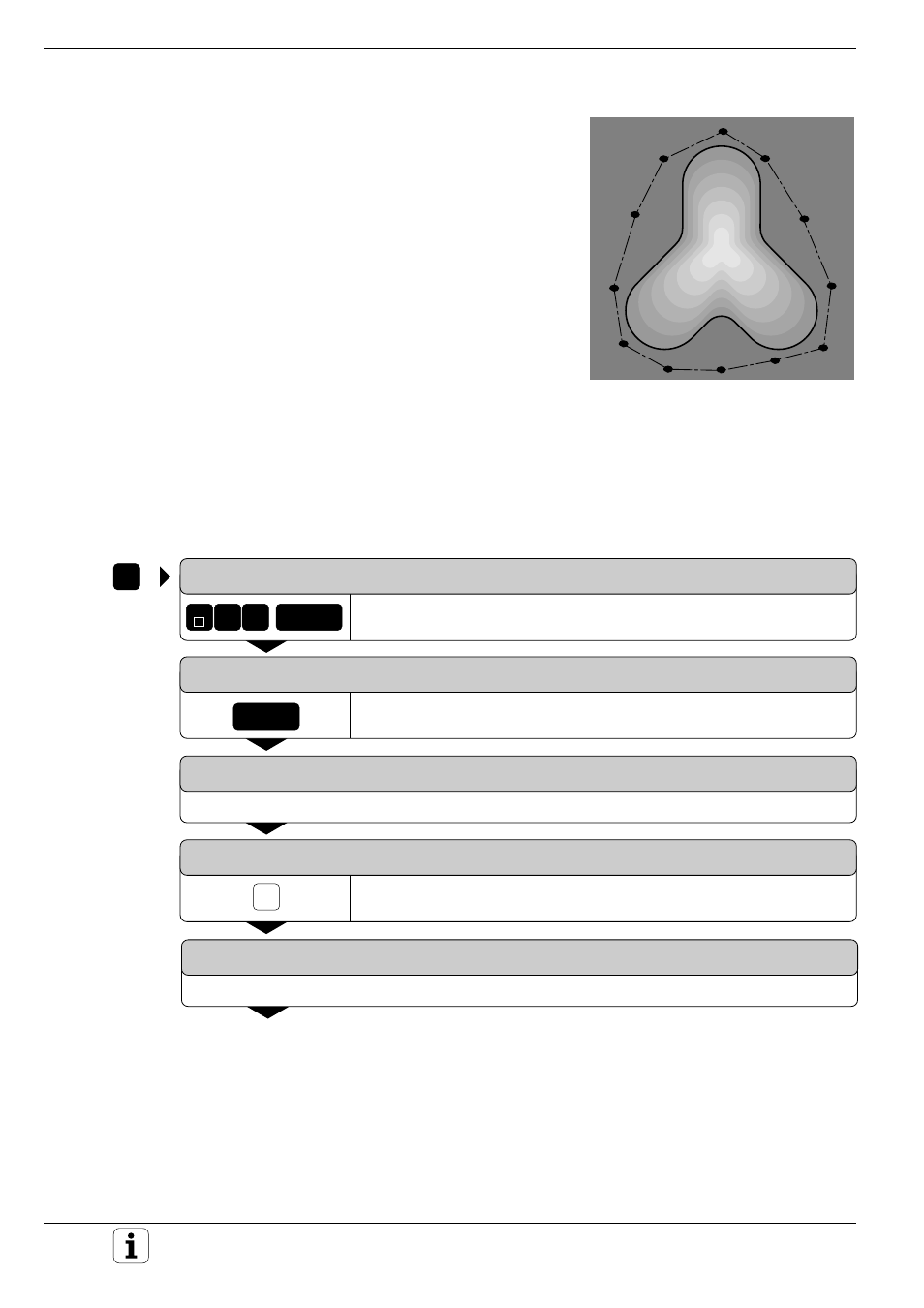

Abb. 9.21: Digitalisier-Bereich durch
Verbindung beliebiger Punkte
