HEIDENHAIN TNC 407 (280 580) User Manual Benutzerhandbuch
Seite 250
8-43
8
Zyklen
TNC 407/ TNC 415 B/ TNC 425

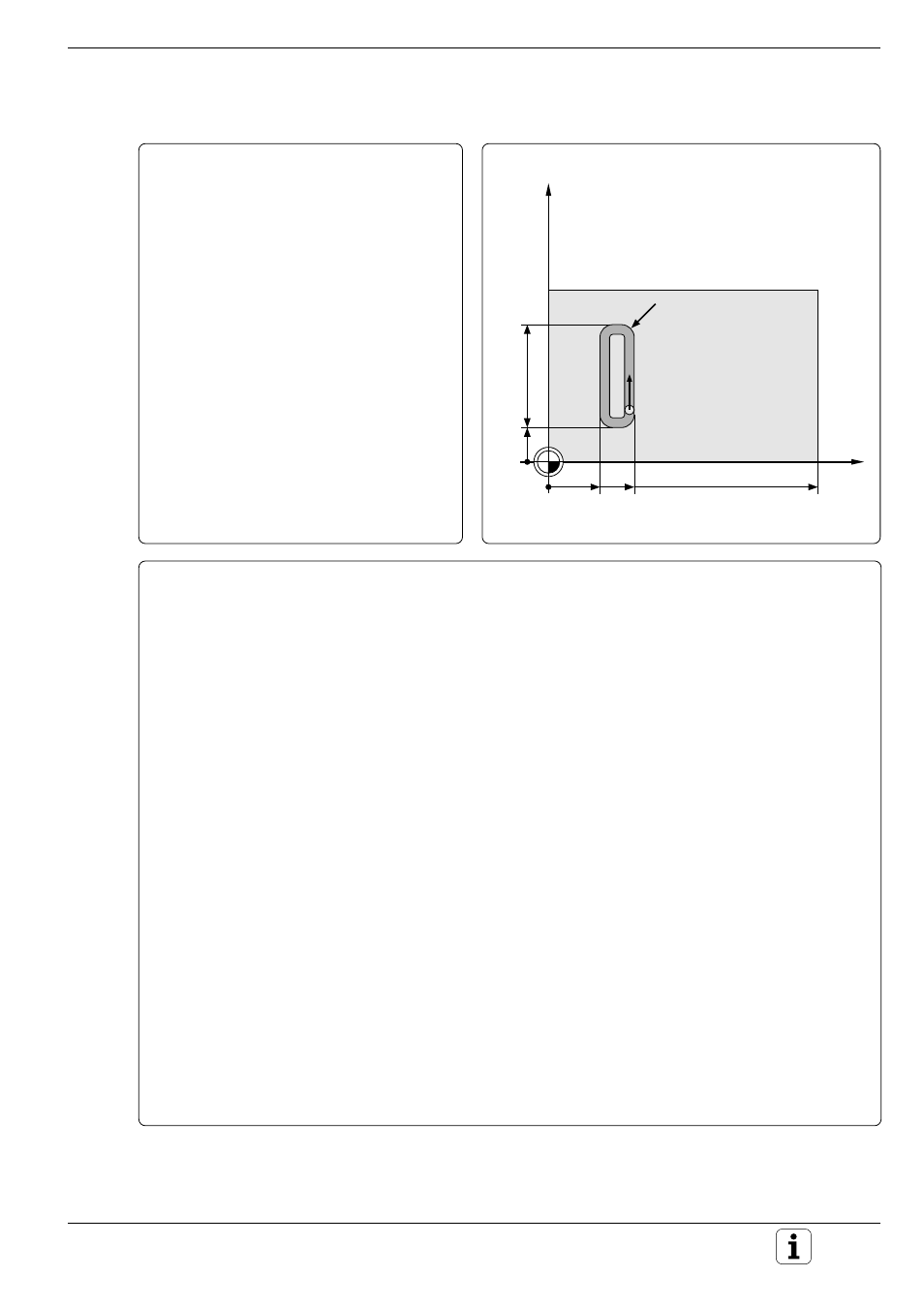

Beispiel:
Rechteckigen Kanal auf einer Zylinder-Mantel-
fläche fertigen
Breite des Kanals 20 mm
Höhe des Kanals 60 mm
Tiefe
7,5mm
Zylinder-
Durchmesser
50 mm
Länge der Abwicklung = Umfang des Zylinders:
3,14 • 50 mm = 157 mm
Angaben in der Winkelachse im Kontur-Unter-
programm in mm (Q17=1)!
Zyklus im Bearbeitungsprogramm
0
BEGIN PGM ZYLMAN MM
1
TOOL DEF 1 L+0 R+3,5
2
TOOL CALL 1 Y S2000 DL+0,5 ......................... Werkzeug-Aufruf, Werkzeug-Achse Y
3
L Y+200 R0 F MAX
4
CYCL DEF 14.0 KONTUR
5
CYCL DEF 14.1 KONTURLABEL 1 ..................... Definition Unterprogramm-Nummer, in der die
Mantel-Abwicklung beschrieben ist
6
CYCL DEF 27.0 ZYLINDER-MANTEL ................. Zyklus-Definition ZYLINDER-MANTEL
Q1=-7,5
;FRAESTIEFE
Q3=+0
;AUFMASS SEITE
Q6=+2
;SICHERHEITS-ABST.
Q10=+4
;ZUSTELL-TIEFE
Q11=100
;VORSCHUB TIEFENZ.
Q12=250
;VORSCHUB FRAESEN
Q16=+25
;RADIUS
Q17=1
;BEMASSUNGSART
7
L C+0 R0 F MAX M3 ......................................... Vorpositionieren Rundachse
8
CYCL CALL ......................................................... Zyklus aufrufen
9
L Y+200 R0 F MAX M2 ...................................... Freifahren, Ende des Hauptprogramms
10
LBL 1
11
L C+40 Z+20 RL ................................................. Start-Position C bei 40 mm
12
L C+50 Z+20
13
RND R7,5
14
L IZ+60
15
RND R7,5
16
L IC–20
17
RND R7,5
18
L Z+20
19
RND R7,5
20
L C+40
21
LBL 0 .................................................................. Unterprogramm-Ende
22
END PGM ZYLMAN MM
C
Z
30
60
50
157
20
R7,5
