4-23
TNC 425/TNC 415 B/TNC 407
4
Programmieren
Dreidimensionale Werkzeug-Korrektur (nicht TNC 407)
Ein Vektor besitzt immer
• einen Betrag (z.B. einen Abstand) und
• eine Richtung (z.B. vom Werkstück weg)
Steht ein Vektor senkrecht („normal“) auf einer Fläche, so ist er ein
Flächennormalen-Vektor.
Die TNC kann entlang des Flächennormalen-Vektors NX, NY und NZ
Werkzeug-Korrekturen durchführen. Dabei berücksichtigt sie NX, NY und
NZ bis zu einer Genauigkeit von sieben Nachkommastellen.
Zielrichtung des Flächennormalen-Vektors
Die Flächenormalen-Vektoren zeigen von der Werkstück-Oberfläche zum
Werkzeug-Bezugspunkt P
T
(siehe Abb. 4.16 und 4.17).
P
T
liegt auf der Werkzeug-Achse und beim Schaftfräser an der Werkzeug-
Unterkante. Beim Radius- und Eckenradiusfräser liegt P
T
dort, wo die
Krümmung der Werkzeug-Spitze ansetzt.
• Die Koordinatenangaben für die Position (X, Y, Z) und den Normalen-Vektor (NX, NY, NZ) müssen in der
gleichen Reihenfolge im NC-Satz stehen.
• Die 3D-Korrektur mit Normalen-Vektoren läßt sich nur für Koordinatenangaben in den Hauptachsen X, Y und Z
verwenden.
• Die TNC gibt keine Fehlermeldung aus, wenn Werkzeug-Übermaße zu Konturverletzungen führen.
• Über Maschinenparameter 7680 wird festgelegt, ob der Postprozessor für die Berechnung der Werkzeuglänge
das Kugelzentrum oder den Kugelsüdpol berücksichtigt.
Andere Werkzeuge verwenden: Deltawerte eingeben
Sollte es nicht möglich oder nicht erwünscht sein,
die Bearbeitung mit dem ursprünglich vorgesehe-
nen Werkzeug durchzuführen, lassen sich Radien
und Länge eines anderen Werkzeugs für die
Bearbeitung umrechnen.
Dafür verwendet die TNC Deltawerte (Auf- und
Untermaße), die in die Werkzeug-Tabelle eingege-
ben werden müssen.
Deltawerte (DL für Länge, DR und DR2 für die
Radien) können bis zu +/– 99,999 mm eingegeben
werden.
• Positiver Deltawert – Aufmaß
Werkzeug ist größer als das Original-Werkzeug
• Negativer Deltawert – Untermaß
Werkzeug ist kleiner als das Original-Werkzeug
Die TNC korrigiert die Werkzeug-Position mit den
Deltawerten und dem Normalen-Vektor.

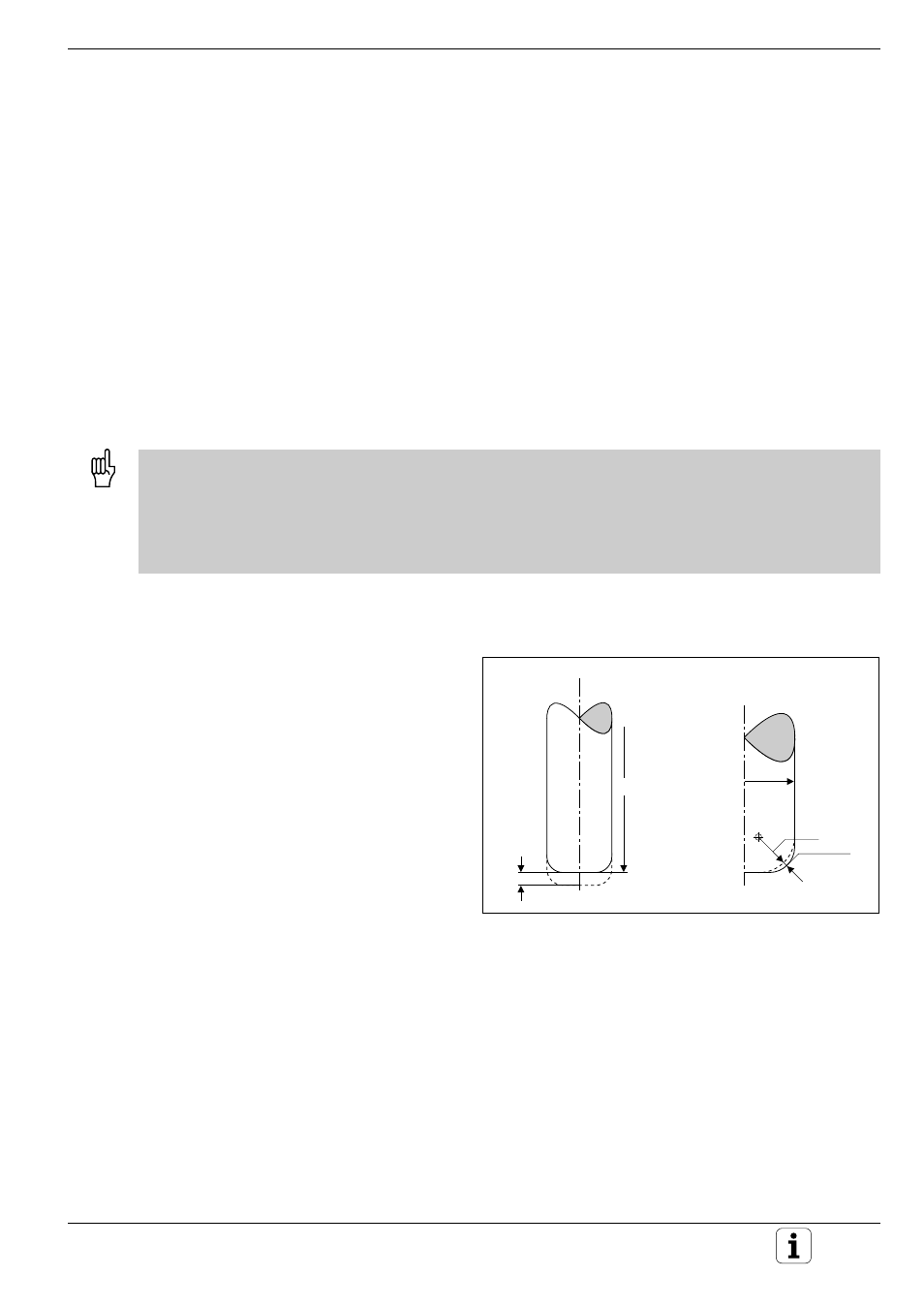

R
R2
DL>0
L
DR2>0
Abb. 4.18: Deltawerte für Auf- und Untermaße
