9-31 TNC 425/TNC 415 B/TNC 407
9 3D-Tastsysteme

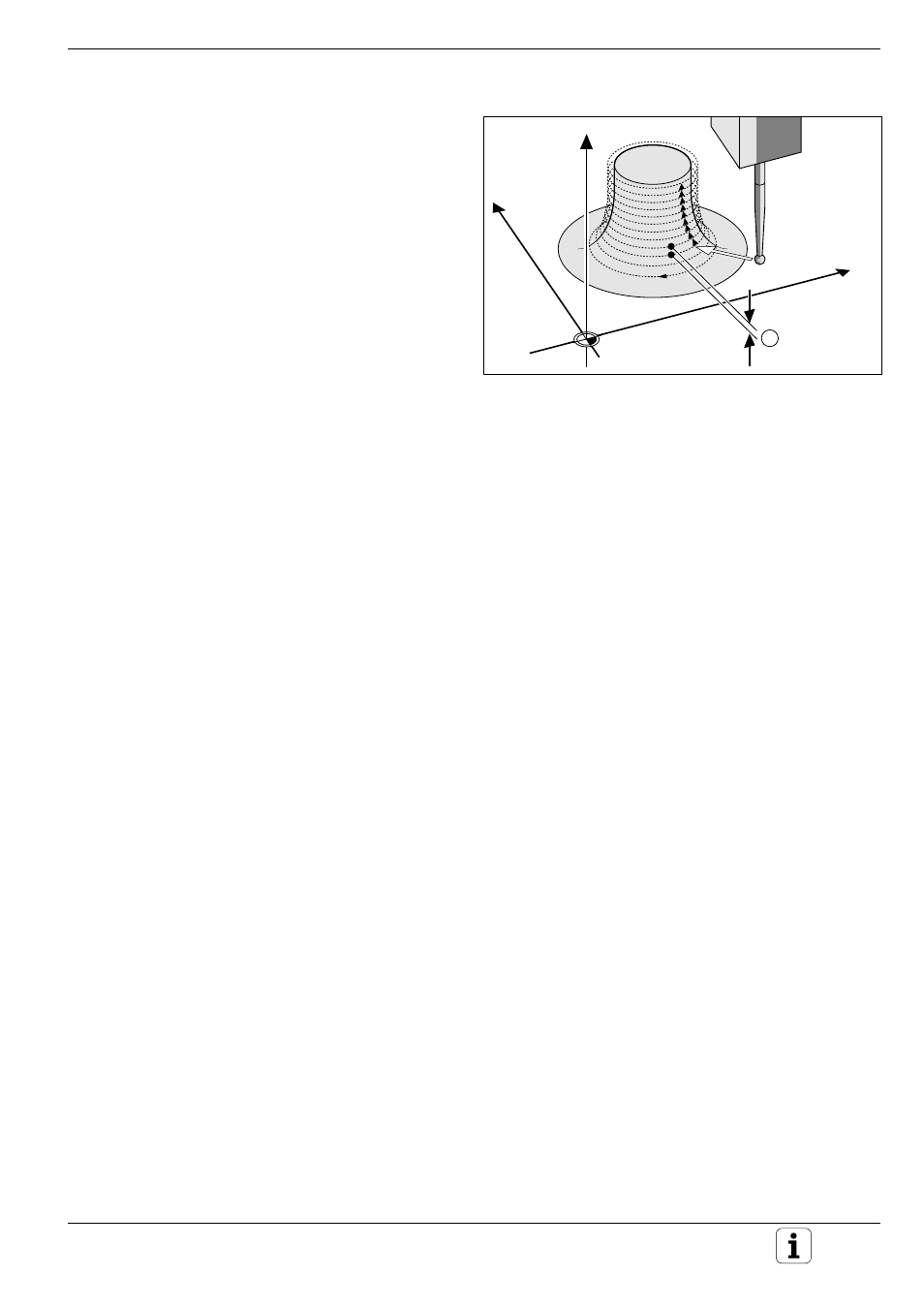

Abb. 9.23 Abtasten einer Form mit Höhenlinien
9.4 Digitalisieren mit messendem Tastsystem (Option, nicht TNC 407)
Y
X
Z
1
Höhenlinien digitalisieren
Mit dem Digitalisier-Zyklus 17 HOEHENLINIEN
wird eine 3D-Form stufenweise digitalisiert. Das
Digitalisieren in Höhenlinien eignet sich besonders
für steile Formen (z.B. Angußbohrungen von
Spritzwerkzeugen) oder wenn nur eine einzige
Höhenlinie erfasst werden soll (z.B. Umrißlinie
einer Kurvenscheibe).
Beim Digitalisiervorgang verfährt das Tastsystem
– nachdem der erste Punkt erfasst wurde – auf
konstanter Höhe um die Form. Wird der erste
erfasste Punkt wieder erreicht, erfolgt eine
Zustellung um den eingegebenen Linienabstand in
positiver oder negativer Richtung der Werkzeug-
achse. Das Tastsystem verfährt erneut auf kon-
stanter Höhe um das Werkstück bis zum ersten
erfassten Punkt auf dieser Höhe. Der Vorgang
wiederholt sich, bis der gesamte Bereich digitali-
siert ist.
Am Ende des Digitalisiervorgangsfährt das Tastsystem auf die
SICHERE HOEHE und den programmierten Startpunkt zurück.
Einschränkungen für den Abtastbereich
• In der Tastsystem-Achse:
Der definierte BEREICH muß mindestens um den Tastkugel-Radius
unter dem höchsten Punkt der 3D-Form liegen.
• In der Bearbeitungsebene:
Der definierte Bereich muß mindestens um den Tastkugel-Radius
größer als die 3D-Form sein.
Startpunkt
• Werkzeugachsen-Koordinate des MIN-Punkts aus Zyklus BEREICH
oder Zyklus BEREICH (TABELLE) wenn LINIENABSTAND positiv
eingegeben,
Werkzeugachsen-Koordinate des MAX-Punkts aus Zyklus BEREICH
oder Zyklus BEREICH (TABELLE) wenn LINIENABSTAND negativ
eingegeben wurde.
• Koordinaten der Bearbeitungsebene im Zyklus HOEHENLINIEN
definiert
• Startpunkt automatisch anfahren:
zuerst in der Werkzeugachse auf SICHERE HOEHE, dann in der
Bearbeitungsebene
Form anfahren
Das Tastsystem fährt in der im Zyklus HOEHENLINIEN programmierten
Richtung auf die Form zu. Die Koordinaten der Position, bei der das
Tastsystem die Form berührt, werden gespeichert.
