KREISTASCHE (Zyklus 5)
Zyklus-Ablauf
• Beim Schrupp-Zyklus Kreistasche sticht das Werkzeug aus der Start-
position (Taschenmitte) in das Werkstück ein
• Danach beschreibt es eine spiralförmige Bahn mit dem eingegebenen
Vorschub (siehe Abb.). Die seitliche Zustellung erfolgt um den
Betrag k (siehe TASCHENFRÄSEN Zyklus 4: Berechnungen)
• Dieser Vorgang wiederholt sich, bis die eingegebene Frästiefe erreicht
ist
• Am Ende verfährt das Werkzeug wieder zur Start-Position
Voraussetzungen
Der Zyklus erfordert einen Fräser mit einem Stirnzahn über Mitte
schneidend (DIN 844) oder Vorbohren in der Taschenmitte.
Eingaben
• SICHERHEITS-ABSTAND
A
• FRAESTIEFE
B
: Tiefe der Tasche
Das Vorzeichen der Frästiefe legt die Arbeitsrichtung fest
(– entspricht negativer Werkzeugachsen-Richtung).
• ZUSTELL-TIEFE
C
• VORSCHUB TIEFENZUSTELLUNG:
Verfahrgeschwindigkeit des Werkzeugs beim Einstechen
• KREISRADIUS
R
:
Radius der Kreistasche
• VORSCHUB F:
Verfahrgeschwindigkeit des Werkzeugs in der Bearbeitungsebene
• DREHUNG IM UHRZEIGERSINN: DR-
DR + :
Gleichlauf-Fräsen bei M3
DR – :
Gegenlauf-Fräsen bei M3
Startpunkt
Das Werkzeug muß beim Zyklus-Aufruf mit Radiuskorrektur R0 auf
folgender Position stehen:
• In der Werkzeug-Achse im Sicherheits-Abstand über der Werkstück-
Oberfläche
• In der Bearbeitungsebene in der Mitte der Tasche

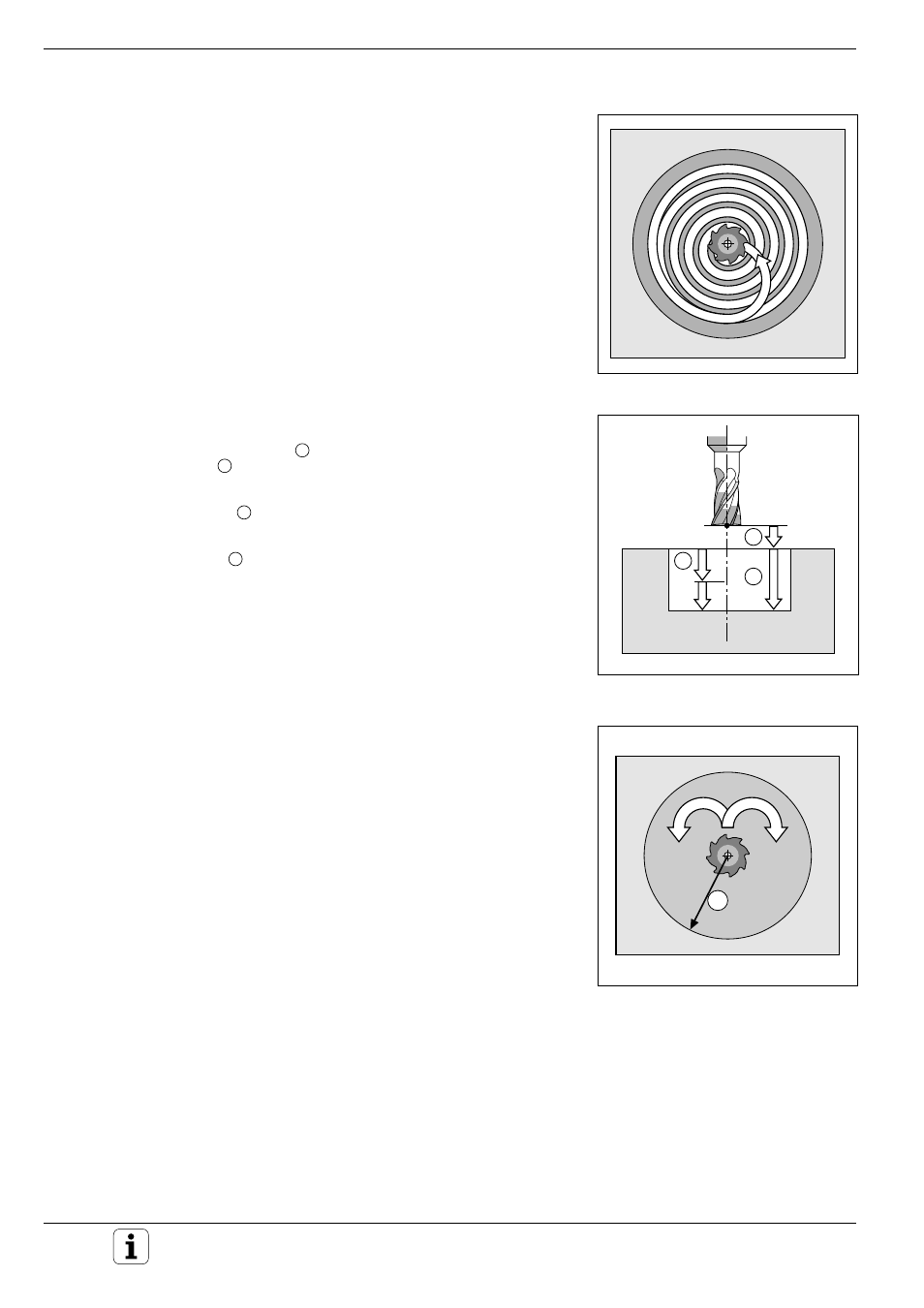

Abb. 8.11: Werkzeug-Bahn beim Ausräumen
Abb. 8.12: Abstände und Zustellungen beim
Zyklus KREISTASCHE
Abb. 8.13: Umlaufsinn der Fräserbahn
