7-5
TNC 425/TNC 415 B/TNC 407
7
Programmieren mit Q-Parametern
Q-Parameter anstelle von Zahlenwerten

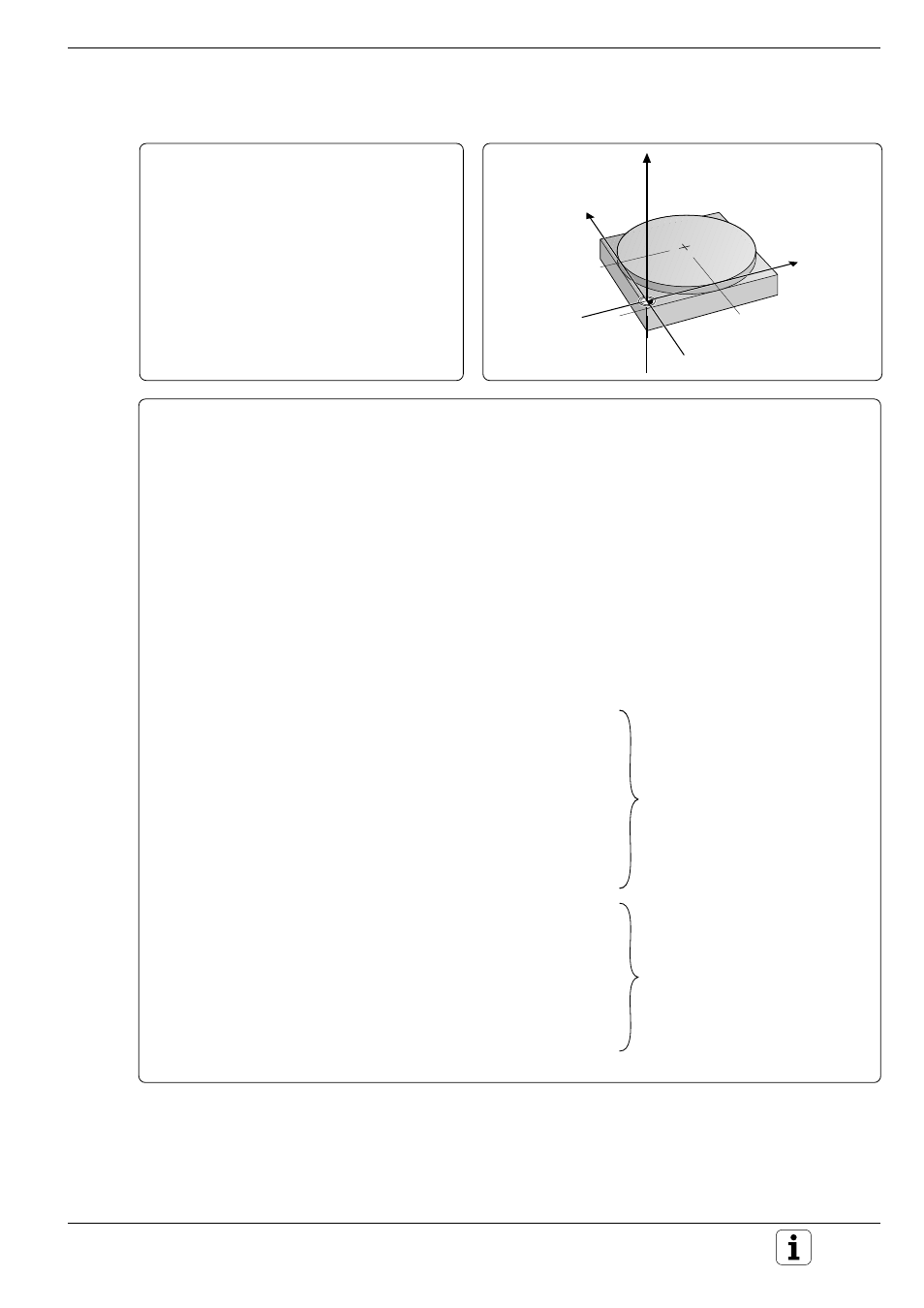

Übungsbeispiel: Vollkreis
Kreismittelpunkt CC:
X
= 50 mm
Y
= 50 mm
Beginn und Ende des
Kreisbogens C:
X
= 50 mm
Y
=
0 mm
Frästiefe:
Z
F
= –5 mm
Werkzeug-Radius:
R
= 15 mm
–5
50
50
Y
X
Z
CC
Bearbeitungsprogramm ohne Q-Parameter
0
BEGIN KREIS MM .............................................. Programm-Beginn
1
BLK FORM 0.1 Z X+0 Y+0 Z–20 ........................ Rohteil-Definition
2
BLK FORM 0.2 X+100 Y+100 Z+0
3
TOOL DEF 6 L+0 R+15 ..................................... Werkzeug-Definition
4
TOOL CALL 6 Z S500 ........................................ Werkzeug-Aufruf
5
CC X+50 Y+50 ................................................... Koordinaten des Kreismittelpunkts CC
6
L Z+100 R0 F MAX M6 ...................................... Werkzeug einwechseln
7
APPR CT X+50 Y+0 Z–5 CCA90 R+20 RR F100 M3.. ..... Kontur anfahren
8
C X+50 Y+0 DR+ ............................................... Kreisbogen C um Kreismittelpunkt CC fräsen; Koordinaten
des Endpunkts X = +50 mm und Y = 0; Drehsinn positiv
9
DEP CT CCA180 R+30 F100......................... ... Kontur verlassen
10
L Z +100 F MAX M2
11
END PGM KREIS MM ........................................ Werkzeug freifahren und Programm beenden
Bearbeitungsprogramm mit Q-Parametern
0
BEGIN PGM KREISQP MM
1
FN 0: Q1 = +100 ................................................ Sichere Höhe
2
FN 0: Q2 = +30 .................................................. Start-Pos. X
3
FN 0: Q3 = –20 ................................................... Start-End-Pos. Y
4
FN 0: Q4 = +70 .................................................. End-Pos. X
5
FN 0: Q5 = –5 ..................................................... Frästiefe
6
FN 0: Q6 = +50 .................................................. Kreismittelpunkt X
7
FN 0: Q7 = +50 .................................................. Kreismittelpunkt Y
8
FN 0: Q8 = +50 .................................................. Kreisstartpunkt X
9
FN 0: Q9 = +0 .................................................... Kreisstartpunkt Y
10
FN 0: Q10 = +0 .................................................. Werkzeug-Länge L
11
FN 0: Q11 = +15 ................................................ Werkzeug-Radius R
12
FN 0: Q20 = +100 .............................................. Fräsvorschub F
13
BLK FORM 0.1.Z X+0 Y+0 Z–20
14
BLK FORM 0.2 X+100 Y+100 Z+0
15
TOOL DEF 1 L+Q10 R+Q11
16
TOOL CALL 1 Z S1000
17
CC X+Q6 Y+Q7
18
L Z+Q1 R0 FMAX
19
APPR CT X+Q8 Y+Q9 Z+Q5 CCA90 R+20 RR F100 M3
20
C X+Q8 Y+Q9 DR+
21
DEP CT CCA180 R+30 F100
22
L Z+Q1 FMAX M2
23
END PGM KREISQP MM
Satz 1 bis 12:
Parametern Zahlen-
werte zuweisen
Satz 13 bis 22:
entsprechend Satz 1 bis 12
von Programm KREIS.H
