TNC 425/TNC 415 B/TNC 407

9-6

9

3D-Tastsysteme

9.2

Antastzyklen in den Betriebsarten MANUELL und EL. HANDRAD

Y

X

Z

10

I

4x

I

4x

Kalibrieren des wirksamen Radius

Vorbereitung:
Tastkopf in die Bohrung des Einstellrings positionieren

Tastsystem-Mittenversatz ausgleichen

Die Tastsystem-Achse fällt normalerweise nicht genau mit der Spindel-
achse zusammen. Der Versatz zwischen Tastsystem-Achse und Spindel-
achse wird mit dieser Kalibrier-Funktion erfaßt und automatisch rechne-
risch ausgeglichen.

Bei dieser Funktion wird das 3D-Tastsystem um 180° gedreht. Die
Drehung wird durch eine Zusatz-Funktion ausgelöst, die der Maschinen-
Hersteller im Maschinen-Parameter MP6160 festgelegt.

Die Messung für den Tastsystem-Mittenversatz wird nach dem Kalibrie-
ren des wirksamen Tastkugelradius durchgeführt.

Kalibrier-Funktion für den Tastkugel-Radius und den Tastsystem-
Mittenversatz wählen

MANUELLER BETRIEB

X + X – Y + Y –

WERKZEUG-ACHSE = Z

RADIUS EINSTELLRING = 0

3D-Tastsystem tastet in jede Achsrichtung eine Position der Bohrung
an: der wirksame Tastkugel-Radius ist bestimmt

Tastkugel-Mittenversatz bestimmen (oder Kalibrier-Funktion mit END
abbrechen): 3D-Tastsystem wird um 180

0

gedreht

3D-Tastsystem tastet in jede Achsrichtung eine Position in der
Bohrung an: der Tastsystem-Mittenversatz ist bestimmt

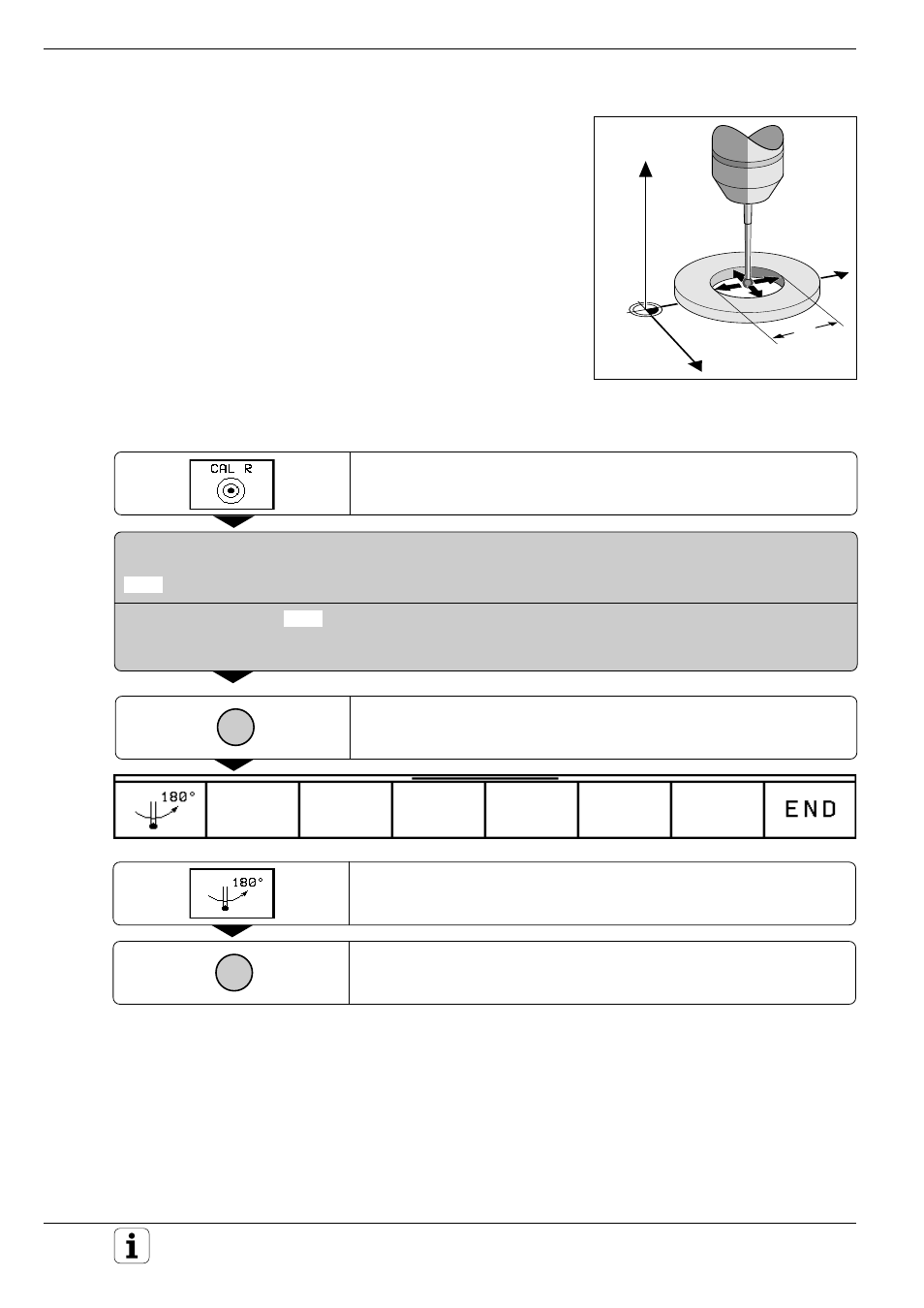

Abb. 9.7:

Kalibrierung des Tastsystem-Radius
und Bestimmung des Mitten-
versatzes
