Grundlagen
10
BC3100
Mechanischer Aufbau
Das System der Beckhoff - Busklemme zeichnet sich durch geringes Bau-
volumen und hohe Modularität aus. Für die Projektierung muß ein Bus-
klemmen-Controller und eine Anzahl von Busklemmen vorgesehen wer-
den. Die Baumaße des BC3100 sind unabhängig vom Feldbussystem.
Durch die Verwendung großer Stecker, wie zum Beispiel einige Busstecker
für den PROFIBUS, kann die Gesamthöhe der Gehäuse überschritten
werden.

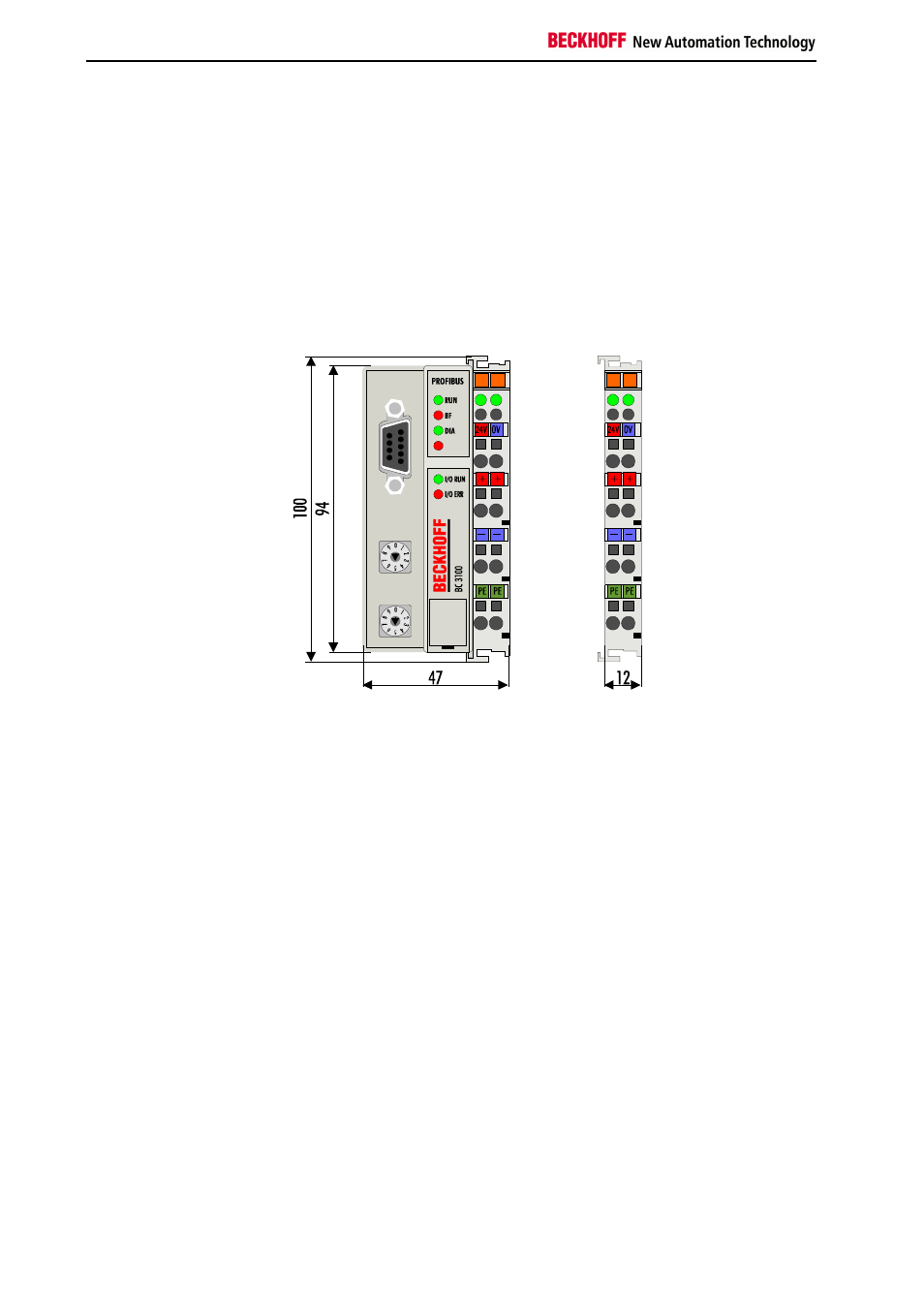

Maße eines Busklemmen-
Controllers
Die Gesamtbreite der Anwendung setzt sich aus der Breite des BC3100
mit der Busendklemme und der Breite der verwendeten Busklemmen zu-
sammen. Die Busklemmen sind je nach Funktion 12 mm oder 24 mm breit.
Die Höhe über alles von 68mm wird durch die Frontverdrahtung in Abhän-
gigkeit von der Drahtstärke um ca. 5 mm bis 10 mm überbaut.
