Grundlagen PROFIBUS-DP
BC3100
27
Supportdateien für die Masterkonfiguration :
Master / Software
Bemerkung
Datei
IM308-B
COMET200
BK3000TD.200
IM308-C
COMProfibus
Bitmaps
englisch
sprachunabhängig
BK3000AD.200
BK3000AE.200
BK3000AX.200
allgemein
(für BK30XX)
BK30BECF.GSD
BK3010.GSD
allgemein
(für BK31XX)
BK31BECE.GSD
BK3110.GSD
allgemein
(für BC3100)
BC3100.GSD
Beispiel zum
Master IM308-C
Anschaltung für
SPS Simatic S5
In einem Beispiel soll gezeigt werden, welche Einstellungen in der COM-
Profibus zu machen sind, um den Profibus Master IM308-C zu konfigurie-
ren.
An einem BC3100 sind verschiedene Busklemmen angeschlossen:
Das PLC-Programm des Busklemmen-Controllers benötigt in diesem Bei-
spiel 5 Byte Eingangssignale (DP-Outputs des Masters) und meldet 6 Byte
Ausgangssignale (DP-Inputs des Masters).

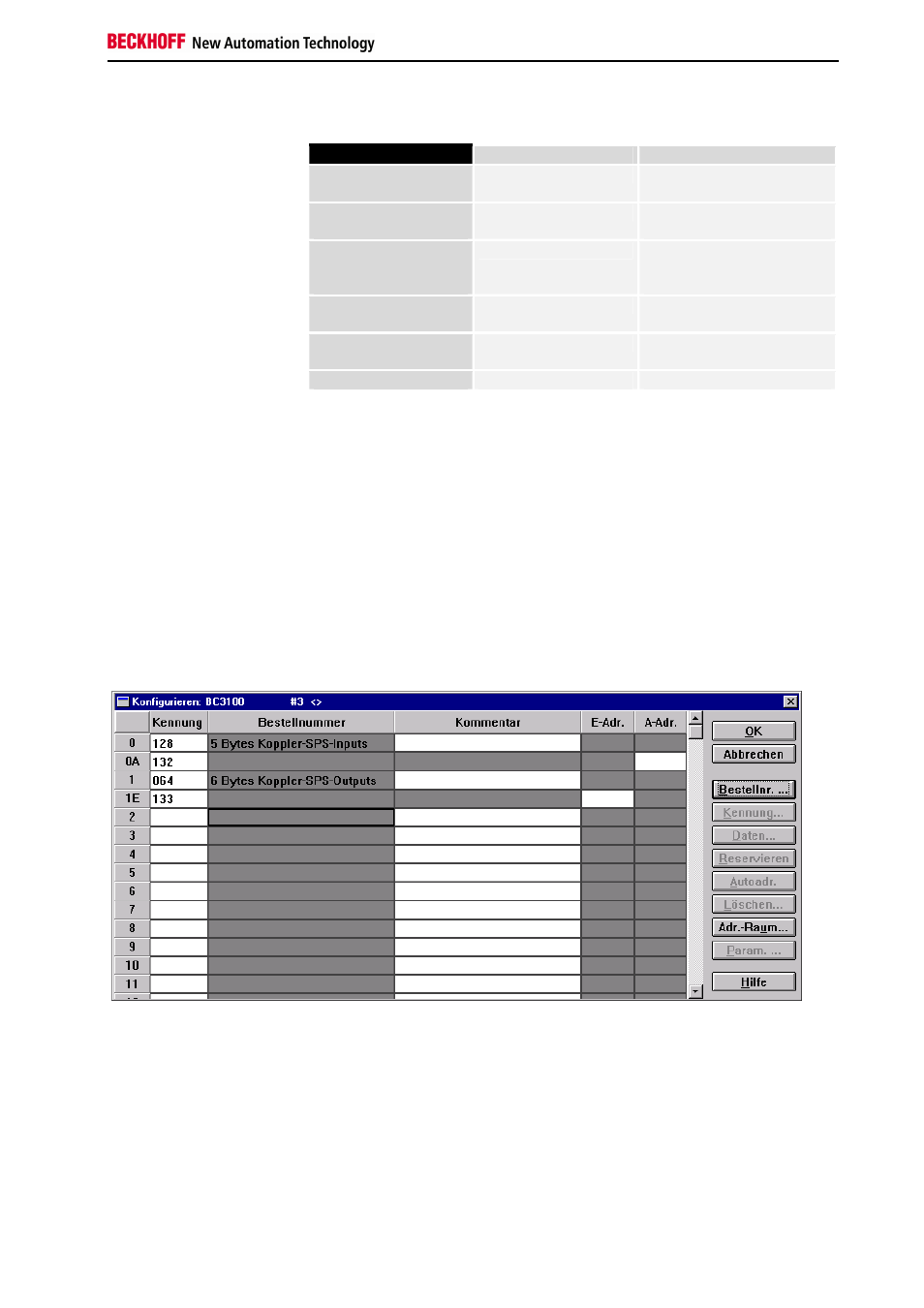

Die entsprechenden Einträge für die Kennungen können bequem über die
Bestellnummer ausgewählt werden. Das folgende Fenster zeigt die aus-
gewählten Kennungen:
Durch ein „Doppelklick„ auf ein Feld in der Spalte „Bestellnummer„ er-
scheint ein Menü zur Auswahl der gewünschten Kennung für die entspre-
chenden
gesteckten
Klemmen
bzw.
Datenlängen
des
PLC-
Prozeßabbildes.
