10.3
Spezialzubehör
10.3.1

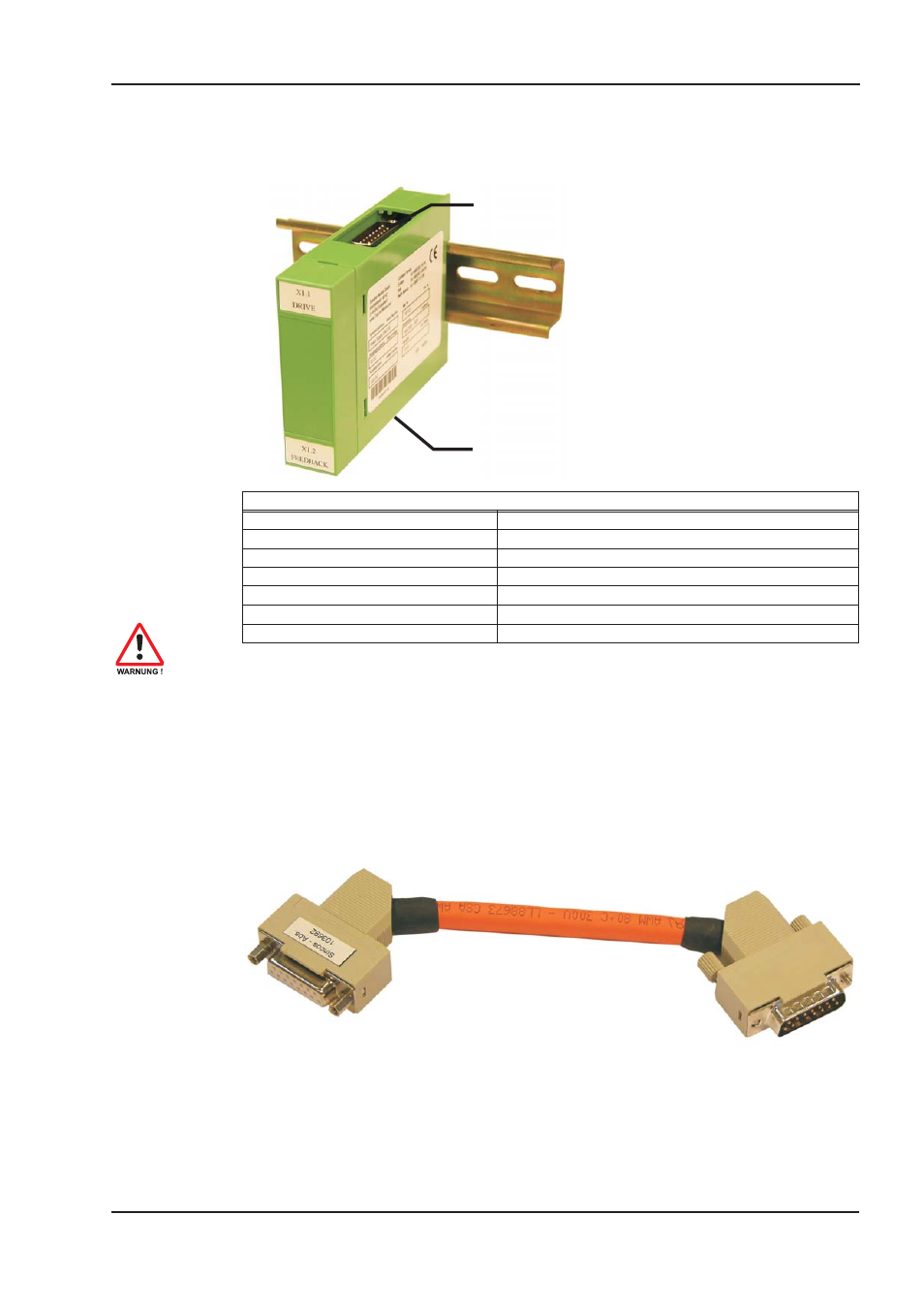

Power Supply SINCOS
Die erweiterte Spannungsversorgung
ermöglicht es, Gebersysteme an Stecker
X1 mit einer Stromaufnahme von bis zu
400 mA DC zu betreiben. Diese Span-
nungsversorgung wird zwischen X1 und
den Geber geschaltet und vom AX2000
versorgt.
Für die Verbindung zwischen Verstärker
und Spannungsversorgung wird ein 1:1
beschaltetes Datenkabel von max. 2 m
Länge benötigt.
Der Geber wird über das normale Enco-
der-Anschlusskabel (max. 50 m) an die
Spannungsversorgung angeschlossen.
Technische Daten
Ausgangsspannung
5 V DC (-5%…+5%)
Ausgangsstrom
max. 400 mA DC
Schutzart
IP20
Umgebungstemperatur
0…+55°C
Montage
Hutschiene
Kabellänge (Verstärker -> Netzteil)
max. 2 m
Kabellänge (Netzteil -> Encoder)
max. 50 m
10.3.2
Terminierungsadapter für Encoder-Leitungen
Encoder, die keine Abschlusswiderstände integriert haben, können über diesen Adapter mit unse-
ren Standardkabeln an X1 angeschlossen werden.
Die Abschlusswiderstände erhöhen die Störfestigkeit. Der ca. 200 mm lange Adapter wird am Ser-
voverstärker (X1) angeschlossen.
AX 2001...2020 Produkthandbuch
111
BECKHOFF
07/2007
Erweiterungen, Zubehör
zum Servoverstärker
(max. 2 m)
zum Geber
(max. 50 m)
