6.8.4
Realisierung Stopp-Kategorie 1
Stillsetzen des Motors durch Auftrennen der Netzversorgung und geführtes, elektronisches Brem-
sen (Parameter STOPMODE&ACTFAULT auf 1). Die 24V-Versorgung des AX2000 muss erhalten
bleiben.
Der Antrieb wird beim Stoppen (Disablen) geregelt gebremst. Wenn die Drehzahl VEL0 (siehe
Ablaufdiagramm in Kapitel 6.4) unterschritten wird, fällt die Haltebremse ein und die Endstufe wird
abgeschaltet.
Nach an den Zeitrelais getrennt einstellbaren Zeiten wird die Netzversorgung und die Haltebremse
galvanisch getrennt.
Im Fall einer internen Störung des AX2000 wird der Motor nach Abfall von K20
zwangsgebremst.

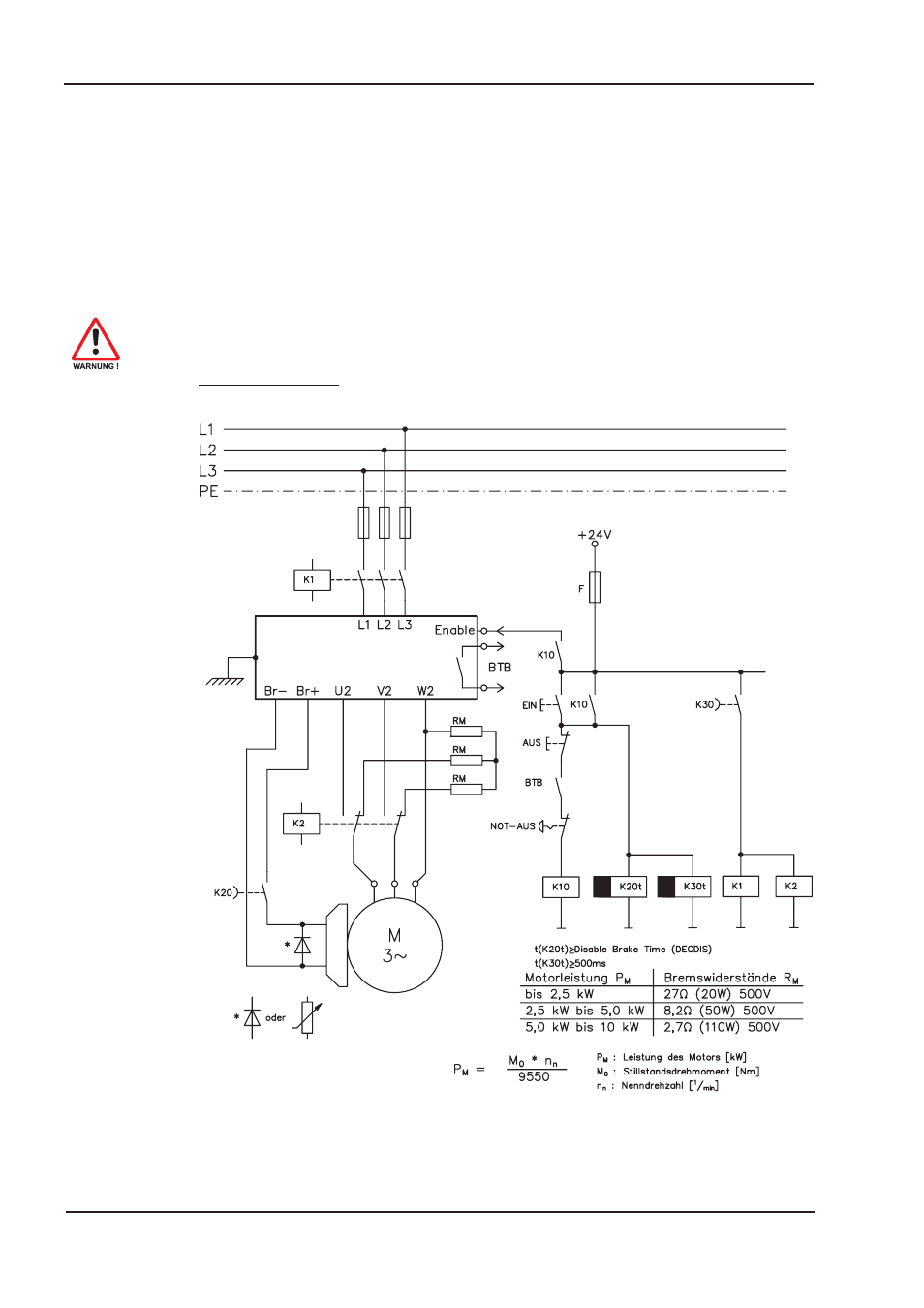

Schaltungsvorschlag
(mit NOT-AUS Kategorie 1, Steuerungsfunktion mit Hilfsschützen)
