10.2.2

Erweiterungskarte -I/O-14/08-

Dieses Kapitel beschreibt die I/O-Erweiterungskarte -I/O-14/08-. Beschrieben werden nur die
zusätzlichen Eigenschaften, die die Erweiterungskarte dem AX2000 verleiht.

Die -I/O-14/08- stellt Ihnen 14 zusätzliche digitale Eingänge und 8 digitale Ausgänge zur Verfügung.
Die Funktion der Ein- und Ausgänge ist festgelegt. Die Ein-/Ausgänge werden verwendet, um im
Servoverstärker gespeicherte Fahraufträge zu starten und Meldungen des integrierten Lagereglers
in der übergeordneten Steuerung auszuwerten.

Die Funktion der Eingänge und Meldeausgänge entspricht den Funktionen, die den digitalen I/O's
an Stecker X3 des AX2000 zugeordnet werden können.

Die Versorgung der Erweiterungskarte mit 24V DC erfolgt aus der Steuerung. Alle Ein- und Aus-
gänge sind durch Optokoppler getrennt und potentialfrei gegenüber dem Servoverstärker.

10.2.2.1

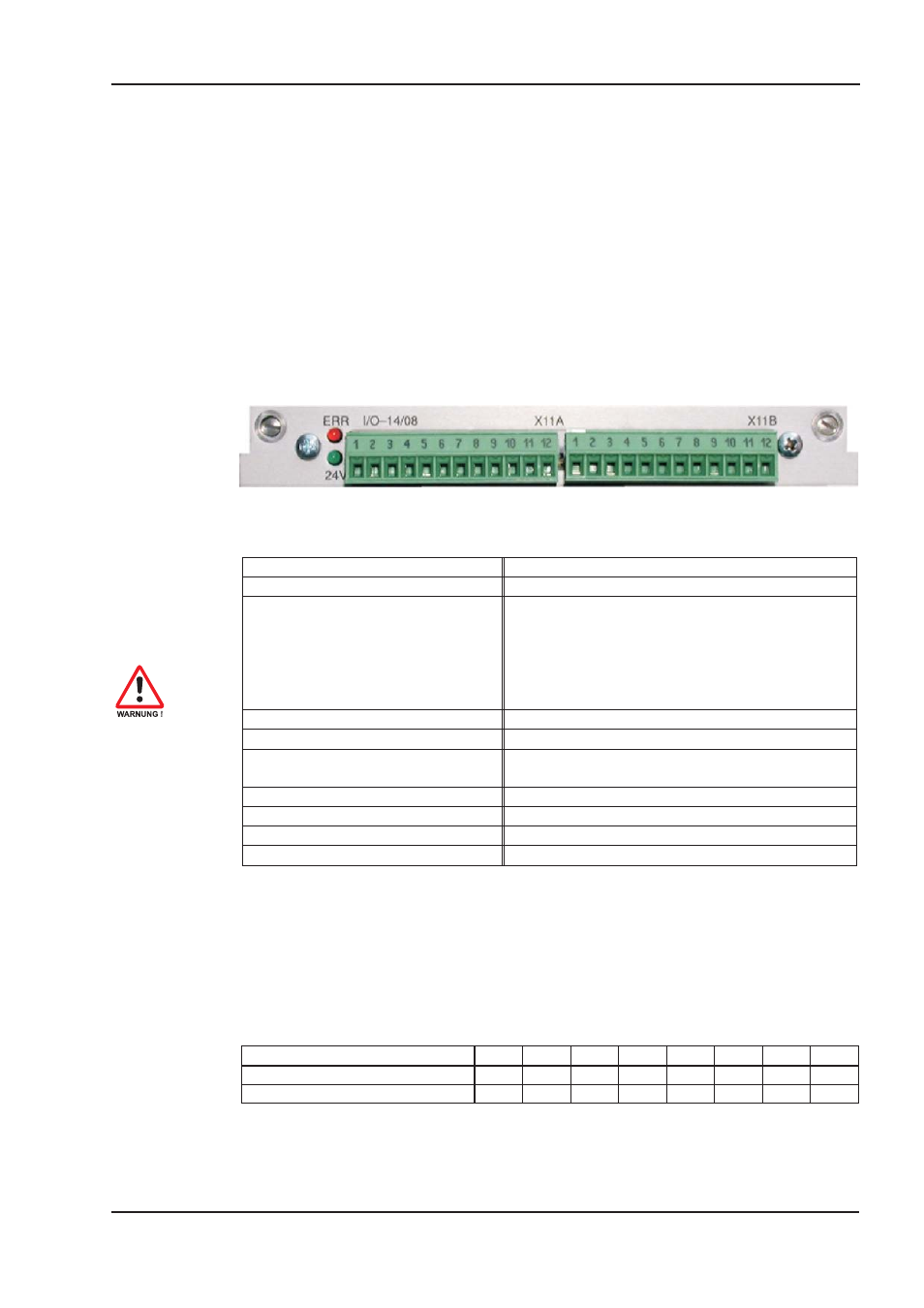

Frontansicht

10.2.2.2

Technische Daten

Steuereingänge

24V / 7mA , SPS-kompatibel

Meldeausgänge

24V / max. 500mA , SPS-kompatibel

Versorgungseingänge nach IEC 1131

24V (18...36V) / 100mA plus Summenstrom der Aus-
gänge (abhängig von der Eingangsschaltung der
Steuerung).
Die 24VDC Versorgungsspannung muss von einer
potentialgetrennten (z.B. mit Trenntransformator)
Spannungsquelle zur Verfügung gestellt werden

Absicherung (extern)

4 AT

Stecker

MiniCombicon, 12-polig, kodiert an PIN1 bzw. 12

Leitung

Daten - bis 50m Länge : 22 x 0,5mm², nicht geschirmt,
Versorgung - 2 x 1mm², Spannungsverluste beachten

Wartezeit zwischen 2 Fahraufträgen

abhängig von der Reaktionszeit der Steuerung

Adressierzeit (min.)

4ms

Startverzögerung (max.)

2ms

Reaktionszeit digitale Ausgänge

max. 10ms

10.2.2.3

Leuchtdioden

Neben den Klemmen der Erweiterungskarte sind zwei Leuchtdioden angebracht. Die grüne Leucht-
diode meldet das Vorhandensein der erforderlichen 24V Hilfsspannung für die Erweiterungskarte.
Die rote Leuchtdiode meldet Fehler in den Ausgängen der Erweiterungskarte (Überlastung der
Schalterbausteine und Kurzschluss).

10.2.2.4

Fahrsatznummer anwählen

Fahrsatznummer

A7

A6

A5

A4

A3

A2

A1

A0

binär 1010 1110

1

0

1

0

1

1

1

0

dezimal 174

128

-

32

-

8

4

2

-

AX 2001...2020 Produkthandbuch

99

BECKHOFF

07/2007

Erweiterungen, Zubehör
