10.1.9.3

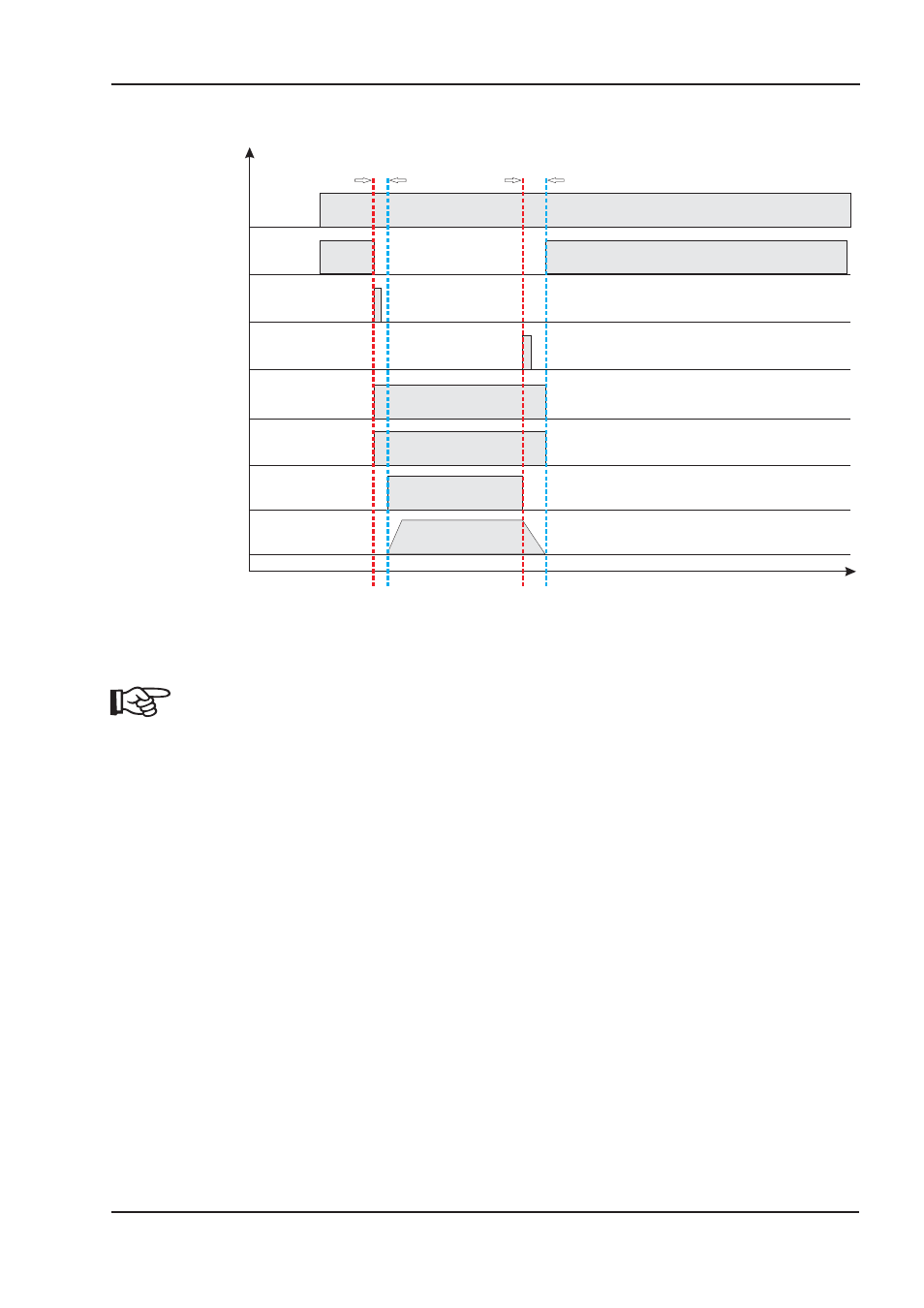

Ablaufdiagramm

t(K30t)

³ 500ms

t(K10t) und t(K20t) halten den Antrieb aktiv bis zum Stillstand der Achse. Diese Zeit ist Applika-
tionsabhängig und muss länger sein als die Bremsrampe.

Nach Ablauf von t(K10t) und t(K20t) muss der Antrieb sicher stillgesetzt sein.
Nach Ablauf dieser Zeiten ist kein aktives Bremsen mit dem Servoverstärker mehr
möglich.

AX 2001...2020 Produkthandbuch

97

BECKHOFF

07/2007

Erweiterungen, Zubehör

24V

AS Relais

ON

K1

OFF

K10t / K20t

K30t / Enable

Speed

t(K30t)

t(K10t) / t(K20t)
