8.11.2

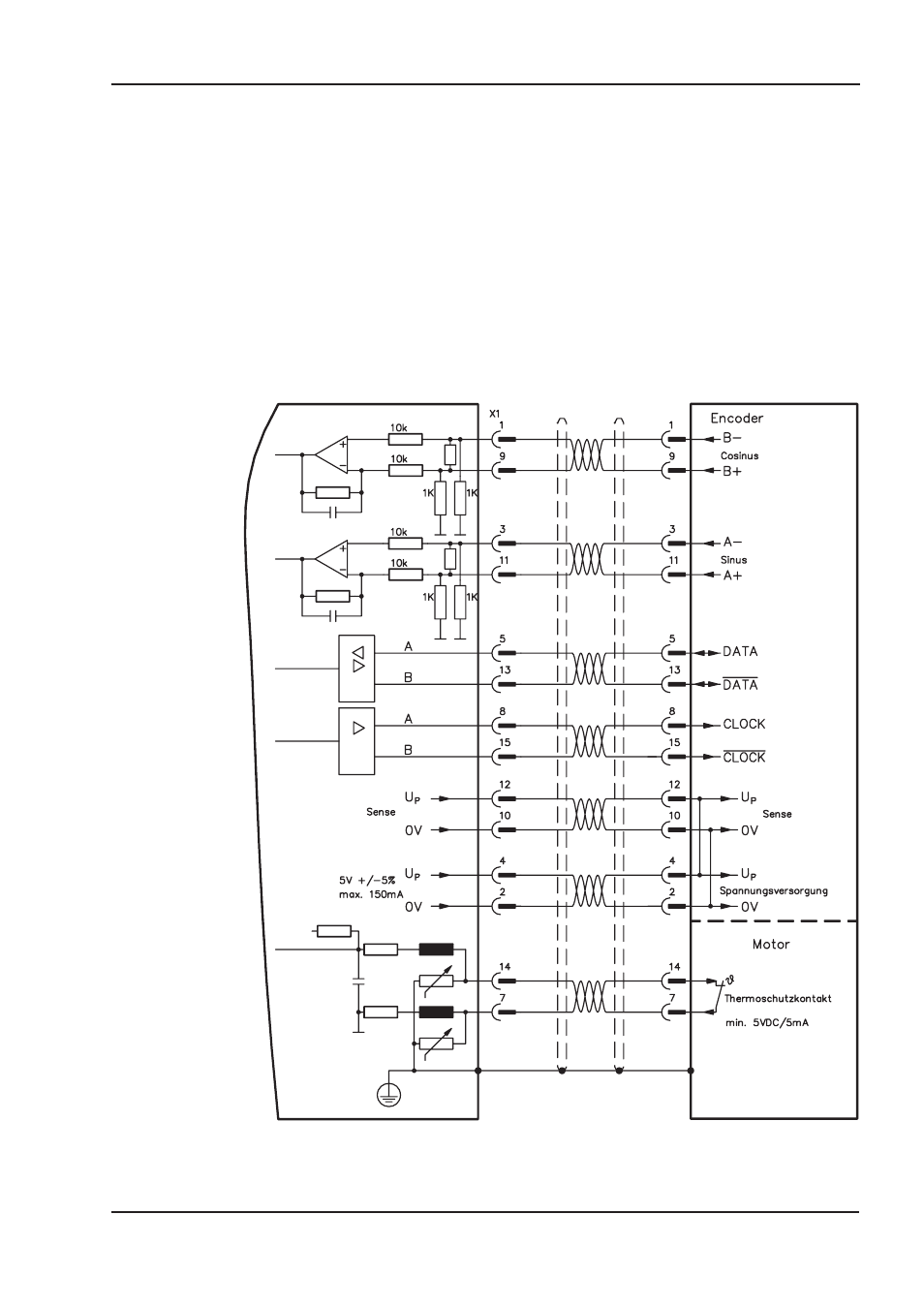

Sinus Encoder 5V mit BISS (X1)
Anschluss von single- oder multiturn sinus-cosinus Encodern (5V) mit BISS Interface als Rückführ-
system (ab Firmware-Version 6.68). Beim Einschalten des Servoverstärkers werden im Encoder
EEPROM gespeicherte Parameter ausgelesen, danach werden nur noch die sinus- und cosi-
nus-Signale verwendet.
Der Thermoschutzkontakt im Motor wird an X1 angeschlossen und dort ausgewertet. Mit unserem
konfektionierten Encoder-Anschlusskabel sind alle Signale verbunden.
Auch Gebertypen mit mehr als 150mA Stromaufnahme können über unsere erweiterte, externe
Spannungsversorgung (
ð S.111) angeschlossen werden. Für Encoder ohne eingebauten
Abschlusswiderstand bieten wir optional einen Terminierungsadapter (
ð S. 111) an.
Bei geplanter Leitungslänge über 50m sprechen Sie bitte mit unserer Applikationsabteilung.
Grenzfrequenz (sin, cos): 250 kHz
FBTYPE: 20
