8.11.1

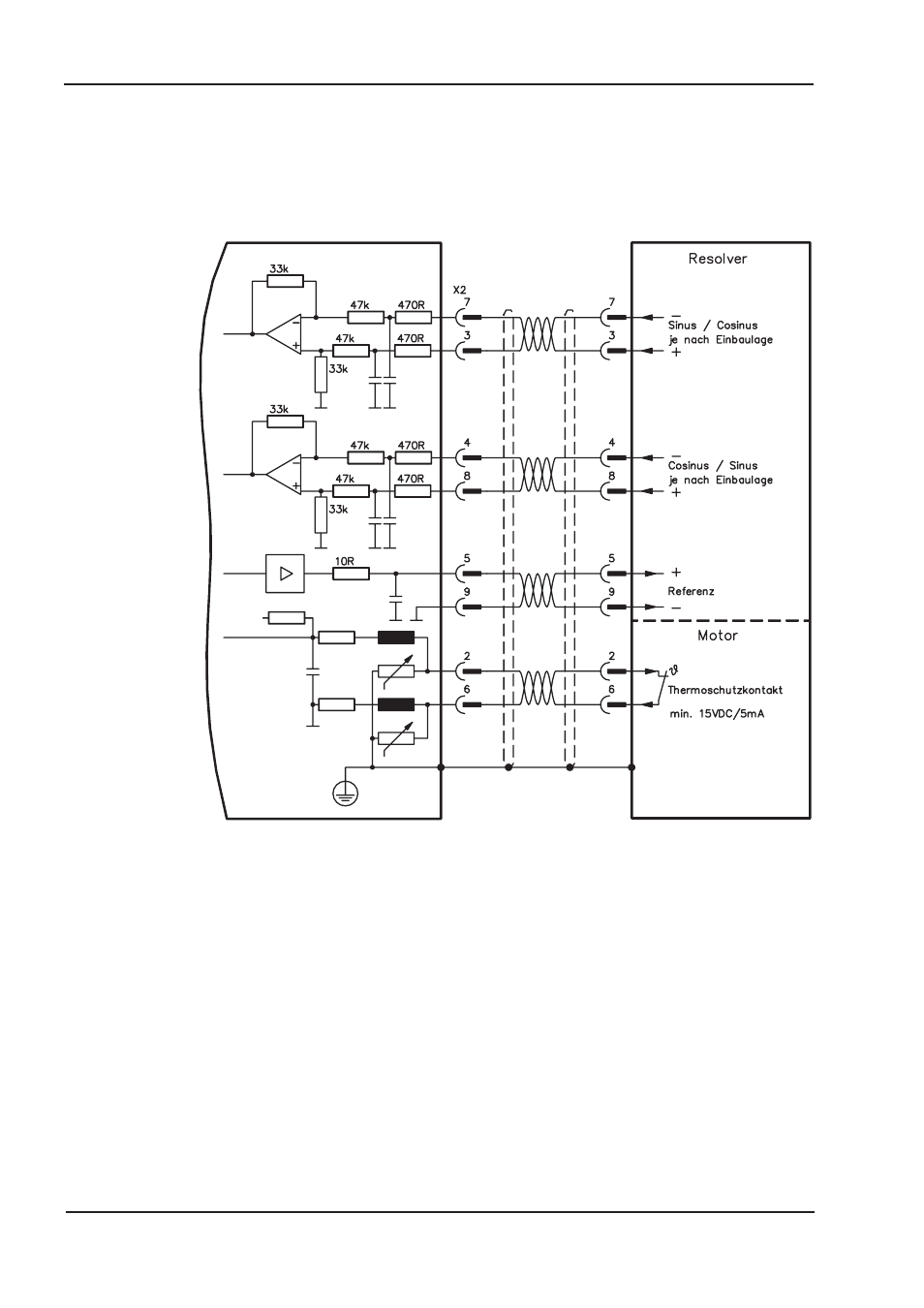

Resolver (X2)
Anschluss eines Resolvers (2 bis 36-polig) als Rückführsystem. Der Thermoschutzkontakt im Motor
wird über die Resolverleitung am AX2000 angeschlossen und dort ausgewertet.
Bei geplanter Leitungslänge über 100m sprechen Sie bitte mit unserer Applikationsabteilung.
FBTYPE: 0, 3
52
AX 2001...2020 Produkthandbuch
Elektrische Installation
07/2007
BECKHOFF
12pol.rund
AX2000
SubD9
