10.3.3 Hall Dongle
Encodertypen, die keine absolute Information zur Kommutierung bereitstellen, können mit einem
zusätzlichen Hall-Geber als vollständiges Rückführungssystem ausgewertet werden.
Encoder mit analogen Signalen werden am Dongle angeschlossen, digitale Encoder am Stecker X5
des Servoverstärkers. Anschlussbild siehe S.56.
Für die Verbindung zwischen Verstärker und Dongle wird ein 1:1 beschaltetes Datenkabel von max.
2 m Länge benötigt.
Encoder, die mehr als 150 mA Versorgungsstrom benötigen, können mit der erweiterten Span-
nungsversorgung "Power Supply SINCOS" betrieben werden (siehe S.111).
112 AX 2001...2020 Produkthandbuch
Erweiterungen, Zubehör
07/2007
BECKHOFF

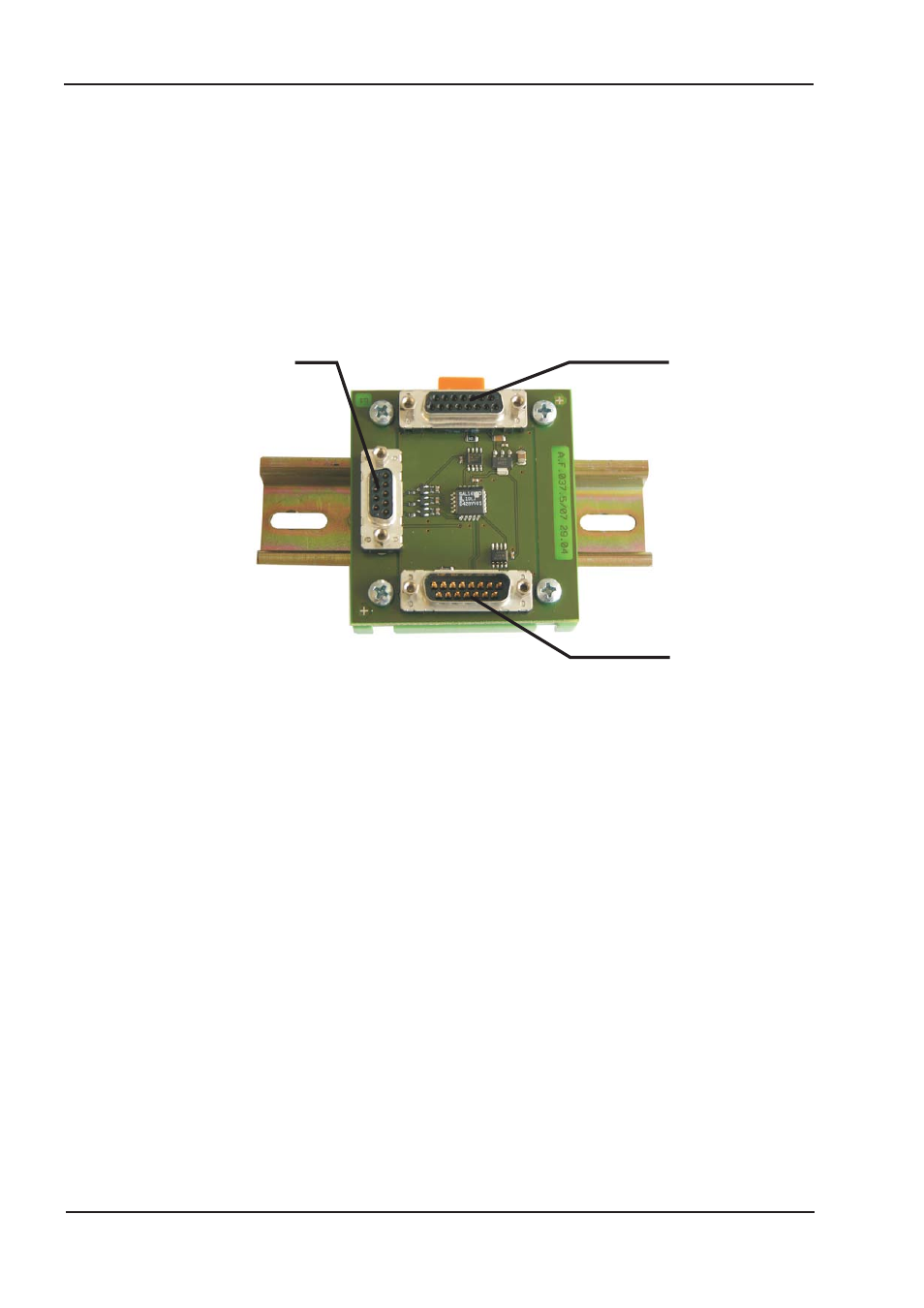

X1.2
