8.12.5.1

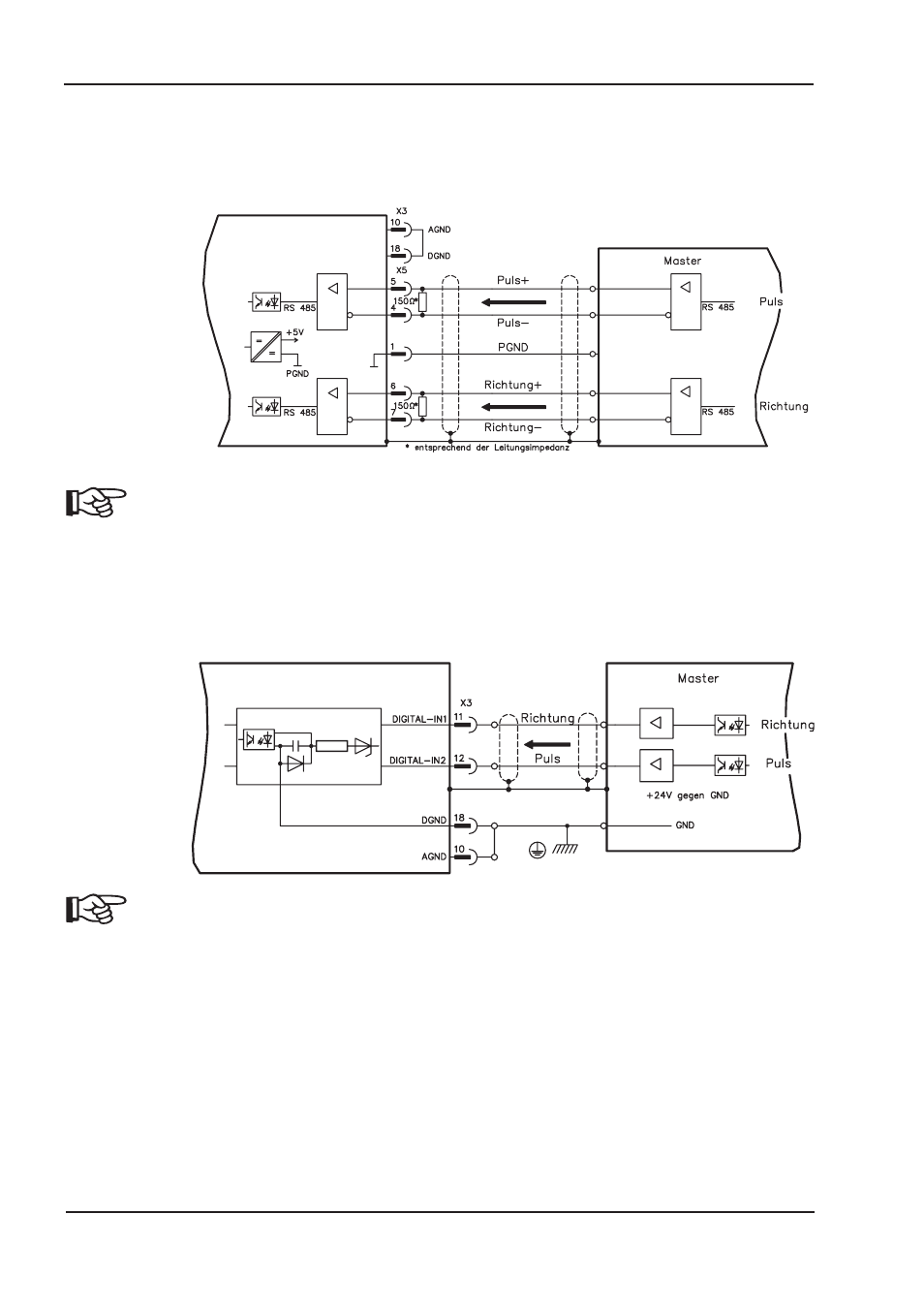

Puls/Richtungs-Geber mit 5 V Signalpegel (X5)
Anschluss des Servoverstärkers an eine Schrittmotorsteuerung mit 5 V Signalpegel. Verwendet
wird hierfür der SubD-Stecker X5.
Grenzfrequenz: 1,5 MHz
AGND und DGND (Stecker X3) müssen gebrückt werden !
8.12.5.2
Puls/Richtungs-Geber mit 24 V Signalpegel (X3)
Anschluss des Servoverstärkers an eine Schrittmotorsteuerung mit 24 V Signalpegel. Verwendet
werden hierfür die digitalen Eingänge DIGITAL-IN 1 und 2 an Stecker X3.
Grenzfrequenz: 250 kHz
AGND und DGND (Stecker X3) müssen gebrückt werden !
62
AX 2001...2020 Produkthandbuch
Elektrische Installation
07/2007
