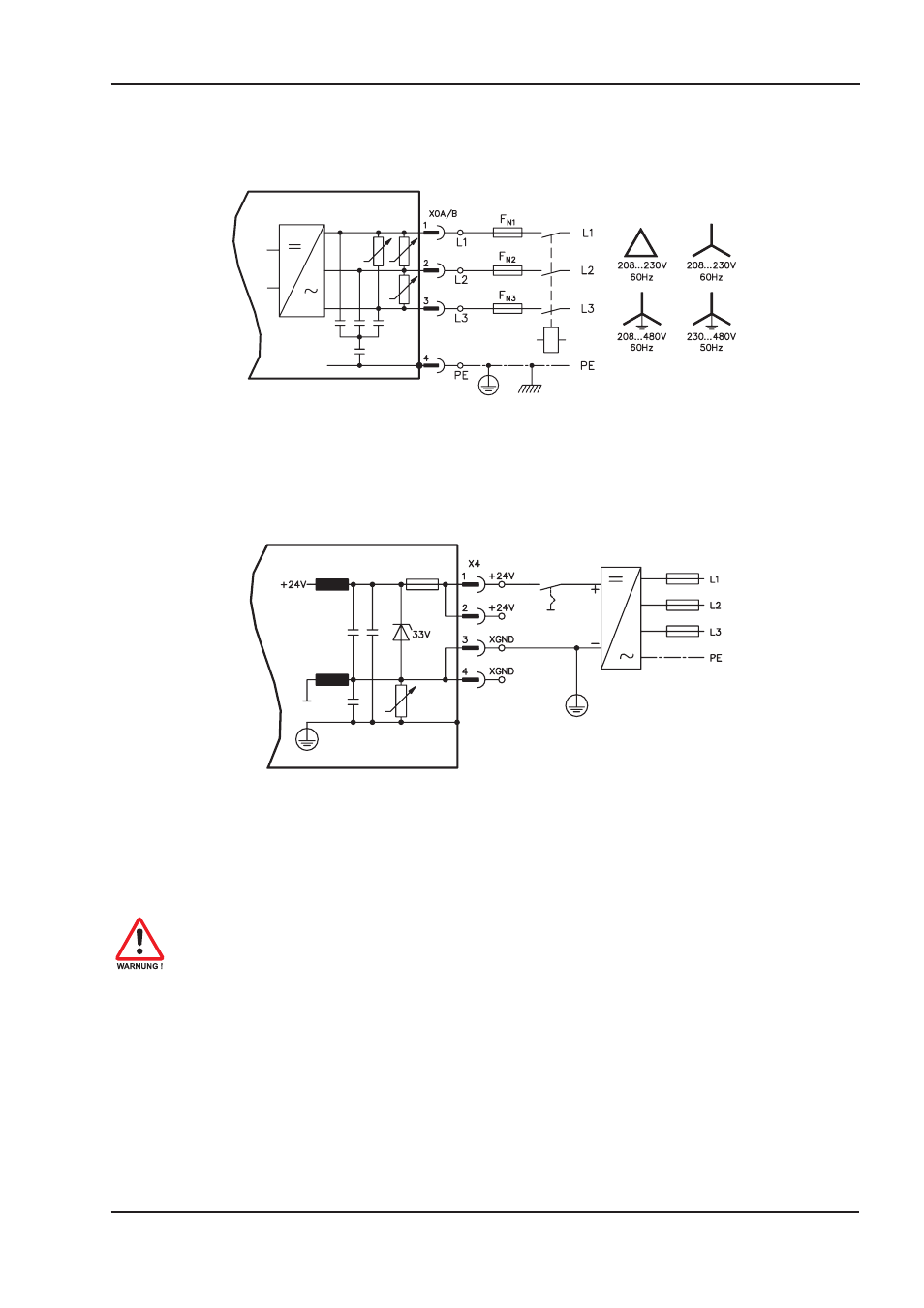

8.8.2
Netzanschluss (X0)
—
Direkt am geerdeten 3~ Netz, Filter integriert
—
Absicherung (z.B. Schmelzsicherung) durch den Anwender
ð S.19
8.8.3
24V-Hilfsspannung (X4)
—
Potentialgetrennt aus einem externen 24V DC-Netzteil, z.B. mit Trenntransformator
—
Erforderliche Stromstärke
ð S.18
—
Enstörfilter für die 24V-Hilfsspannungsversorgung integriert
8.8.4
Zwischenkreis (X7)
Parallelschaltfähig durch Aufteilung der Bremsleistung auf alle am gleichen DC-Bus (Zwischenkreis)
angeschlossenen Verstärker. (Anschlussbeispiel
ð S.85).
Nur Servoverstärker mit Spannungsversorgung aus demselben Netz (identische
Leistungs-Versorgungsspannung) dürfen am Zwischenkreis verbunden werden.
Die Summe der Nennströme aller zu einem AX 2001 - 2020 parallelgeschalteten
Servoverstärker darf 40A nicht überschreiten.
Verwenden Sie ungeschirmte Einzeladern (2,5mm²) bis max. 200mm Länge. Bei
größeren Längen abgeschirmte Leitungen verwenden.
