Seite 25 Betriebsanleitung für digitale Multibus-Instrumente 9.19.023
6 ALARM-/STATUSPARAMETER
6.1 A
LLGEMEINES
Digitale Instrumente von Bronkhorst zeichnen sich durch eine integrierte Alarmfunktion aus, die verschiedene Arten
von Alarmen ausgibt:
• Systemfehler
• Systemwarnungen
• Min/Max-Alarme
• Reaktionsalarme
• Batchalarme
• Master/Slave-Alarme
Der Alarm kann anhand des Parameters alarm info abgelesen werden. Nach einem Alarm kann eine Sollwertänderung
eingestellt werden, d.h. nach dem Auftreten eines Alarms ändert sich der der Sollwert in den eingestellten Wert.
Außerdem kann eine Verzögerung festgelegt werden, um eine Reaktion auf Störungen in der Messung oder Leistung
zu verhindern. Wie ein Alarm zurückgesetzt werden kann, wird durch den Parameter „reset alarm enable“ gesteuert.
Möglich ist eine bitweise Einstellung auf automatisch, Reset, extern oder Tastatur/Mikroschalter. Nach dem Reset
bleibt der Alarm während der Alarmverzögerungszeit (alarm delay time) bestehen. Im nachstehenden
Funktionsschema wird die grundsätzliche Alarmfunktion erläutert.

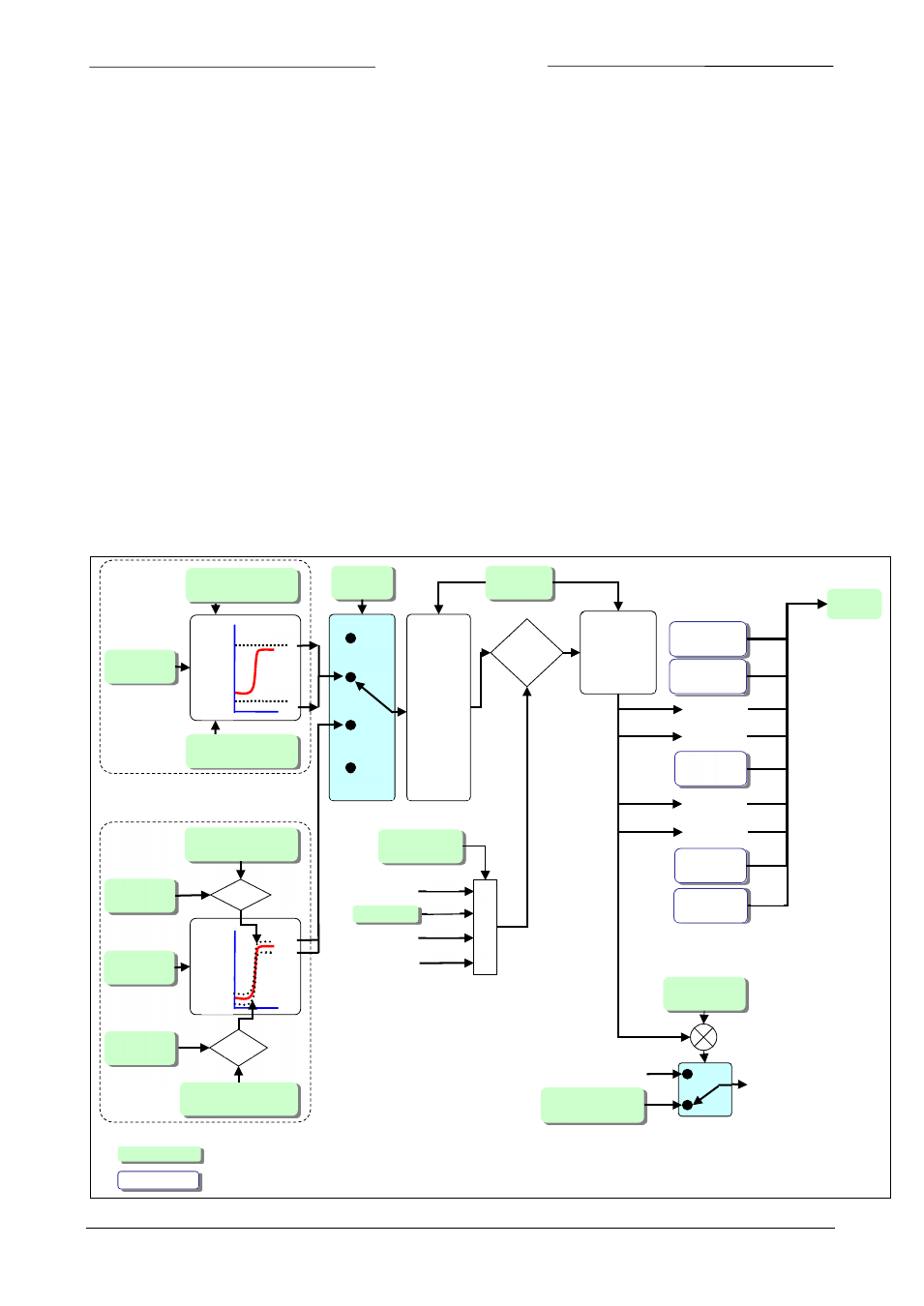

6.2 A
LARMFUNKTIONSSCHEMA
Alarm
mode 0..3
Alarm delay
time 0..255
Alarm new
setpoint 0…32000
Alarm setpoint
mode 0,1
Reset alarm
enable 0..15
80%
15%
Minimum alarm
limit 4800 = 15%
Maximum alarm
limit 25600 = 80%
Measure
0…32000
+3%
-4%
Minimum alarm limit
= 1280 = 4%
Maximum alarm
limit = 960 = 3%
Measure
0…32000
Setpoint
0…32000
-
Off
Power-up
Max
Min
Min
Max
Hardware
alarm
Master/
Slave alarm
Batch
counter limit
Warning
message
Error
message
+
Old Setpoint
Setpoint
Automatic
External
Keyboard/
Micro-switch
After Reset
alarm will still
be present
during “Alarm
delay time“
Reset
alarm
&
Setpoint
0…32000
bit[0]
bit[1]
bit[4]
bit[6]
bit[7]
Reset
Response
alarm
Min/Max
alarm
Alarm
info 0..7
Min. Alarm
Max. Alarm
Power-up
Response
bit[2]
bit[3]
bit[5]
bit[5]
bit[0]
bit[1]
bit[2]
bit[3]
Min/max
Response
Alarm must
be present
during
“Alarm
delay time“
before
activation
External
Parameter
