Seite 5 Betriebsanleitung für digitale Multibus-Instrumente 9.19.023
1 ALLGEMEINE PRODUKTINFORMATIONEN
1.1 E
INFÜHRUNG
In diesem Benutzerhandbuch wird die Funktionsweise der Merkmale und Parameterstruktur der digitalen Multibus-
Instrumente von Bronkhorst 1) erläutert. Diese digitalen Geräte heißen MULTIBUS-Instrumente, weil sie mit einem
Feldbus ausgestattet werden können. Derzeit werden folgende Feldbustypen unterstützt: FLOW-BUS, ModBus,
DeviceNet, PROFIBUS und EtherCAT. Daher sind hierin die grundlegenden Informationen für den Betrieb eines
digitalen Instruments mit optionalem Feldbus enthalten. Erläutert wird die Funktionsweise der einzelnen Teile eines
digitalen Systems, wie Messsystem, Regelungseinstellungen, Alarm- und Zählerverwendung und
Identifikationsparameter. Für jeden Feldbus ist ein separates Benutzerhandbuch verfügbar.
1) Bronkhorst: Dies beinhaltet Bronkhorst High-Tech B.V., Bronkhorst Cori-Tech B.V. und
M+W Instruments GmbH.
1.2 M
ULTIBUSTYPEN
Im Jahr 2000 entwickelte Bronkhorst seine ersten digitalen Instrumente nach dem „Multibus“-Prinzip. Die
Grundplatine der Instrumente enthielt alle allgemeinen Funktionen, die zum Messen und Regeln des Masseflusses
notwendig waren, darunter Alarm-, Summier- und Diagnosefunktionen. Analoge E/A-Signale sowie eine RS232-
Schnittstelle waren hierbei Standard. Ergänzend dazu können Zusatzschnittstellen mit DeviceNet™, Profibus-DP ® ,
Modbus, FLOW-BUS oder EtherCAT-Protokolle integriert werden. Die erste Generation (MBC-I) basierte auf einem 16-
Bit-Controller von Fujitsu. Sie wurde 2003 durch den Multibus Typ 2 (MBC-II)
abgelöst. Auch diese Version basierte auf dem 16-Bit-Controller von Fujitsu, zeichnete
sich jedoch durch einige Verbesserungen gegenüber dem MBC-I aus, darunter die
Stromsteuerung des Ventils. Dadurch wurden die Wärmeerzeugung reduziert und die
Regeleigenschaften verbessert. Die neueste Version des Multibus-Controllers Typ 3
(MBC3) wird 2011 eingeführt. Sie baut auf einem 72 MHz 32 Bit NXP ARM Controller
auf und verfügt über AD- und DA-On-Board-Controller, wodurch eine störfreie
Messung und Regelung des Ventils ohne Verzögerungen ermöglicht wird. Der interne
Regelkreis ist 6 Mal schneller verglichen mit dem MBC-II, weshalb sich die
Regelstabilität deutlich verbessert hat. Außerdem wurden Funktionen wie der
Verpolungsschutz, die Einschaltstrombegrenzung und der Überspannungsschutz
verbessert.

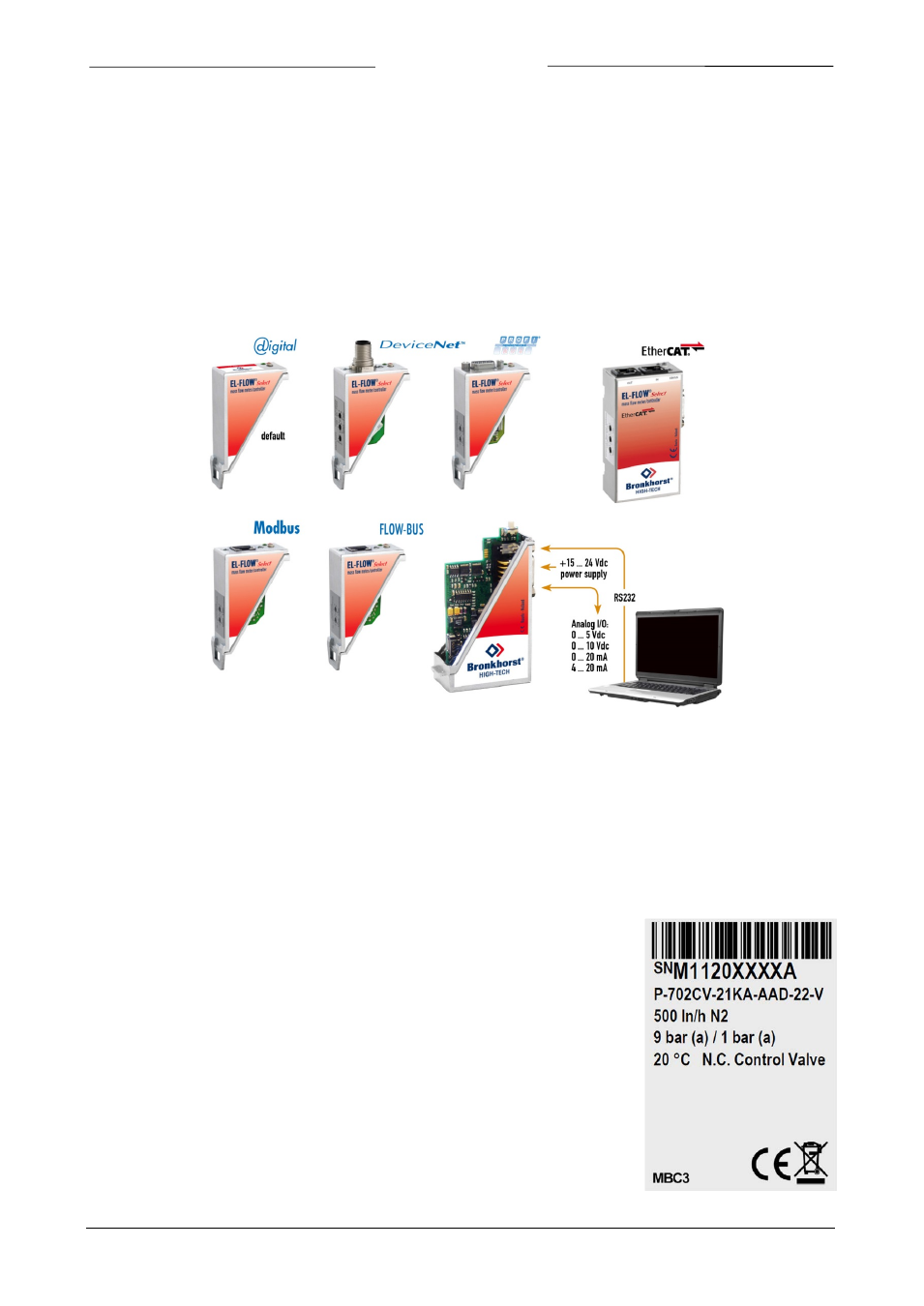

MBC3-Instrumente sind an dem links unten auf dem Typenschild
platzierten „MBC3“ zu erkennen (siehe Beispiel).
