SATEL VERSA 9
Zn - Linie (n=Liniennummer).
TMP - Eingang vom Typ NC zum Anschluss des Sabotagekreises (Gehäuse,
Melder, Signalgeber usw.). Der Eingang TMP wird durch die Zentrale
als ein zusätzlicher Eingang im System mit der Nr. 31 betrachtet. Ist
der Eingang nicht benutzt, soll er zur Masse kurzgeschlossen werden.
- Sicherheitsklemme des Wählgeräts (Anschließen nur an Sicherheits-
kreis).
T-1, R-1 - Telefonausgang (Anschluss des Telefons).
TIP, RING - Eingang der öffentlichen Telefonleitung (analog).
RESET
RS232(TTL)
COM
CLK
COM
KPD
DTA
Z1
Z2
Z3
COM
Z4
AC
AC
AUX
OUT3
OUT4
AUX
Z5
COM TMP TIP RING T-1 R-1
Z6
Z7
Z8
COM
Z9
Z10
Z11
Z12
Z13
COM
Z14
Z15
OUT1
OUT2

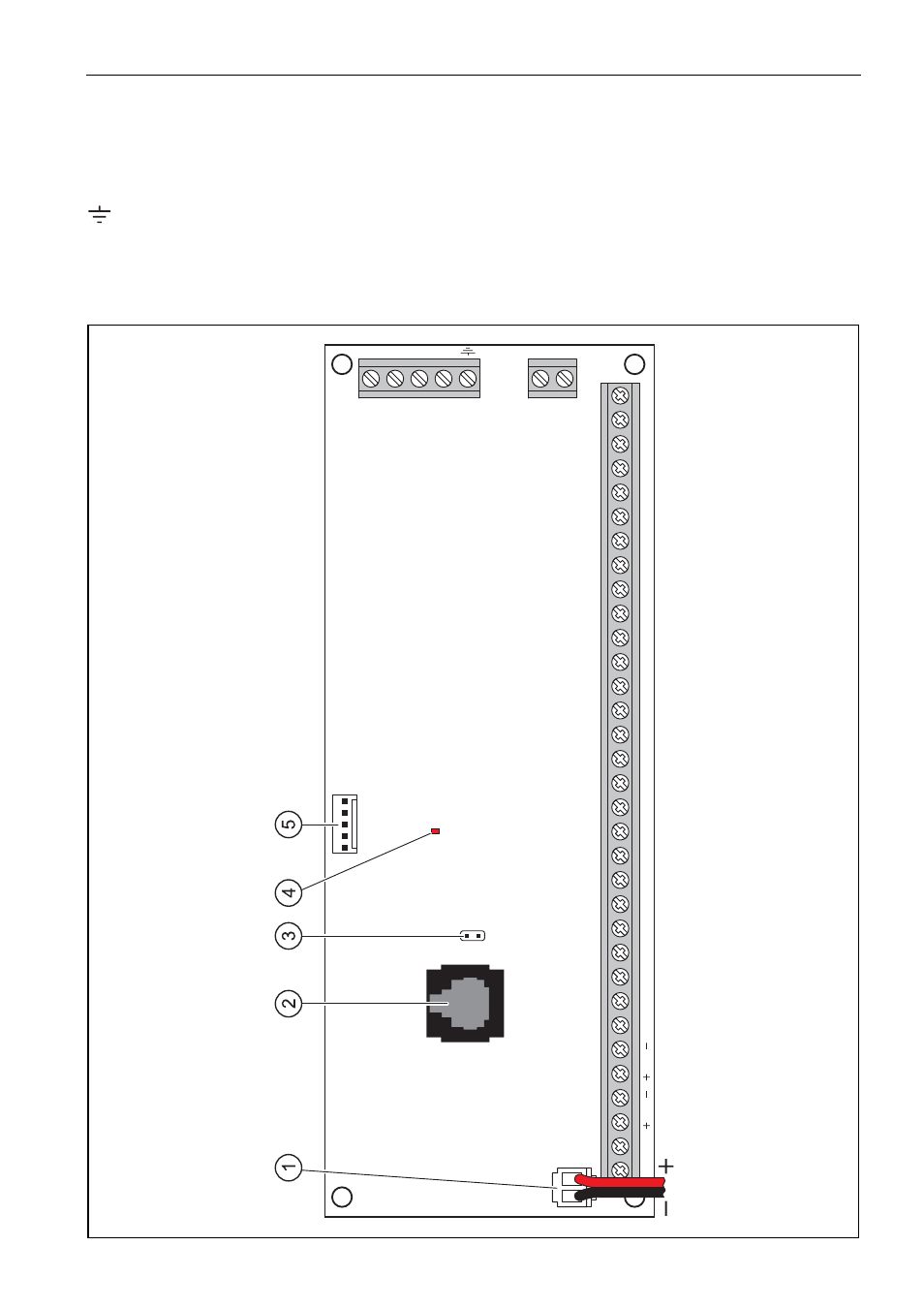

Abb. 4. Hauptplatine der
Alarmzentrale VERSA 15.
