Seite 9: Satel versa 7

SATEL VERSA
7
Der Ader-Querschnitt soll so angepasst werden, damit der Spannungsfall zwischen dem
Netzgerät und dem gespeisten Modul 1 V im Verhältnis zur Ausgangsspannung nicht
überschreitet.
Um die richtige Wirkung der Bauelemente zu gewährleisten ist sehr wichtig, möglichst
kleinen Widerstand und Kapazität der Signalleitungen zu erreichen. Um den Widerstand der
Leiter zu verringern, kann bei größeren Entfernungen zwischen den Modulen notwendig sein,
für jeden Signal mehrere parallel verbundenen Adern anzuwenden. Dies kann aber zur
Steigerung der Kapazität der Leiter führen. Zu großer Widerstand oder Kapazität der Leiter,
die die Zentrale mit den Bedienteilen oder Erweiterungsmodulen verbinden, kann ihre
Wirkung verhindern (z.B. die Zentrale kann das Modul nicht identifizieren, es können
Anwesenheitsfehler gemeldet werden usw.). Bei der Auswahl der Länge der Leiter
berücksichtigen Sie die Empfehlungen, die in den Kapiteln über die Installation der einzelnen
Modultypen beschrieben wurden.
Die Signalleitungen des Kommunikationsbusses (CLK, DTA, COM) sollen in einem Kabel
geführt werden (die dürfen nicht in separaten Kabeln geführt werden).
Achten Sie darauf, dass zwischen den Leitern mit der niedrigen Spannung und den
Stromversorgungsleitungen 230 V AC ein entsprechender Abstand behalten werden soll.
Vermeiden Sie, die Signalleitungen parallel zu den Stromversorgungsleitungen 230 V AC, in
ihrer unmittelbaren Nähe, zu führen.
3.4 Montage der Hauptplatine der Zentrale
Auf der Hauptplatine befinden sich elektronische Bauelemente, die gegenüber
elektrostatischen Entladungen empfindlich sind.
Vor dem Anschluss der Stromversorgung (des Akkus, der Wechselspannung
vom Transformator) an der Hauptplatine sollen alle Installationsarbeiten
(Anschluss der Bedienteile, Erweiterungsmodule, Melder, Signalgeber usw.)
beendet werden.
RESET
RS232
(TTL)
COM
CLK
COM
KPD
DTA
Z1
Z2
Z3
COM
Z4
AC
AC
AUX
OUT3OUT4
AUX
Z5
COM
TMP
TIP
RING
T-1
R-1
OUT1
OUT2

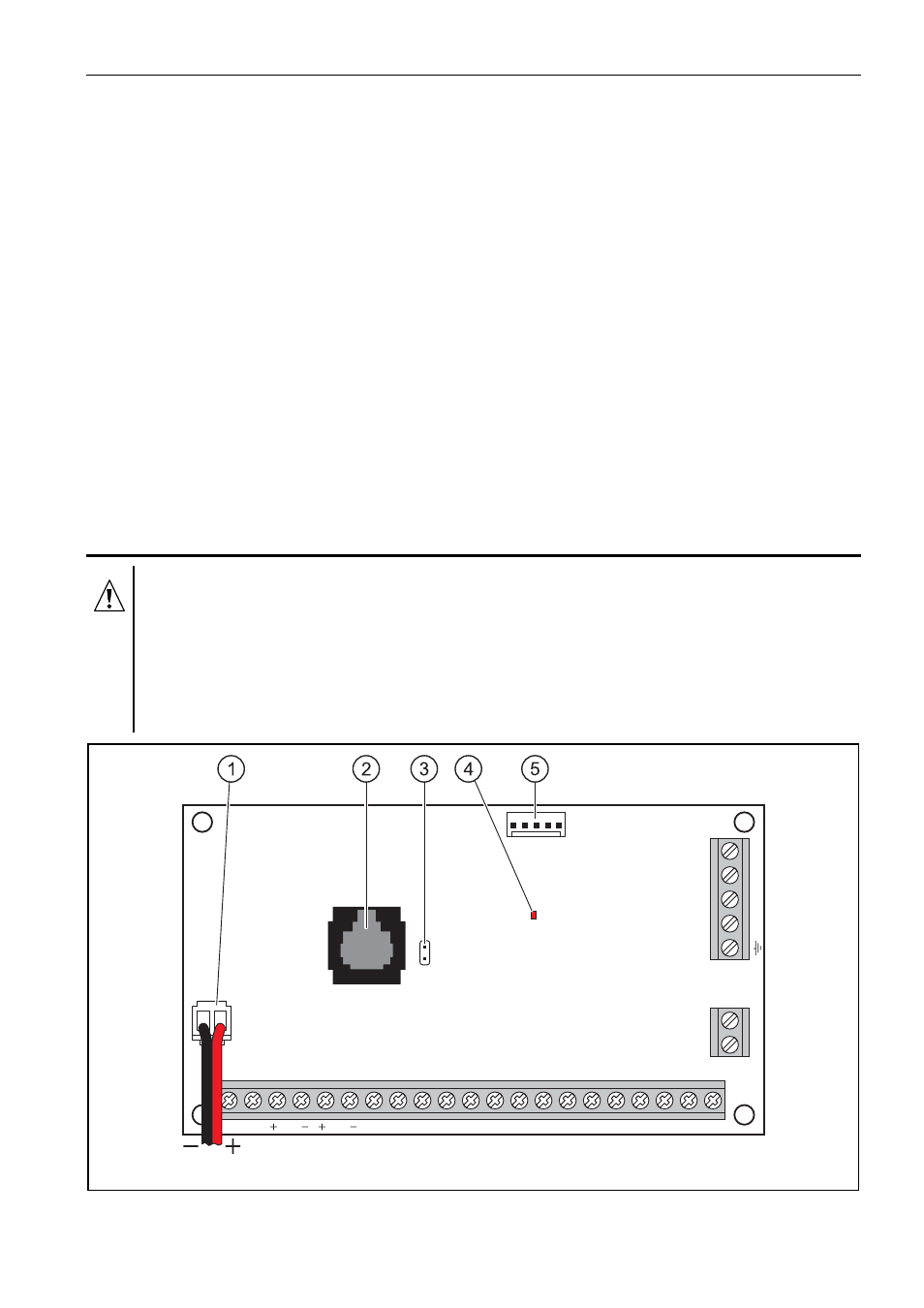

Abb. 2. Hauptplatine der Alarmzentrale VERSA 5.
