SATEL VERSA 13
4. Alle mit Icons gekennzeichneten LEDs fangen an, zu blinken. Auf dem Display des
LCD-Bedienteils wird die Aufschrift wie in Abbildung 10 angezeigt. Am LED-
Bedienteil fängt die der aktuellen Adresse entsprechende Diode an, schnell zu
blinken (LED mit Nummer 30 für die Adresse 0; LED mit Nummer 1 für die Adresse 1,
LED mit Nummer 2 für die Adresse 2 usw. – siehe Abb. 9).
n=0...5, aktuell eingestellte
Bedienteiladresse

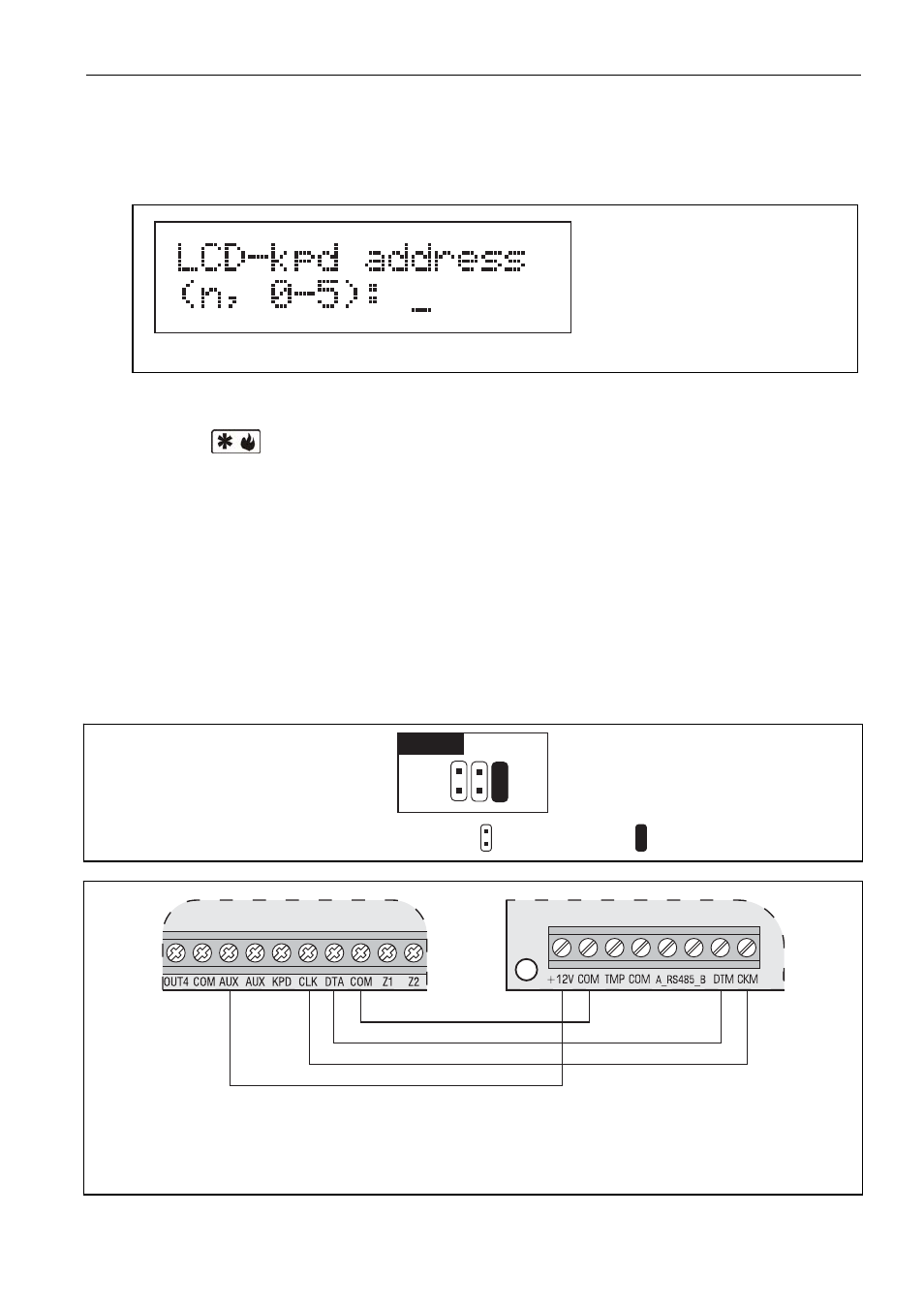

Abb. 10. Programmieren der LCD-Bedienteiladresse ohne Start des Servicemodus.
5. Die der neuen Adresse entsprechende Taste drücken. Das Bedienteil bestätigt die
Ausführung der Funktion mit vier kurzen und einem langen Ton. Drücken Sie die
Taste
, wenn Sie die eingegebene Adresse ändern möchten (das Bedienteil
wird neugestartet und die Einstellungen werden auf den Punkt 4 zurückgesetzt).
6. Die Stromversorgung des Bedienteils (KPD) abschalten.
7. Die Klemmen CLK und DTA des Bedienteils trennen.
8. Das Bedienteil an die Zentrale korrekt anschließen.
3.5.2 Anschluss des Ethernet-Moduls
Im System kann ein Ethernet-Modul ETHM-1 (mit der Firmwareversion 1.04 oder höher)
installiert werden. Ein Alarmsystem, in dem das Ethernet-Modul installiert ist, kann über
Ethernet-Netzwerk (Protokoll TCP/IP) überwacht und fernparametriert werden.
Im Modul muss die Adresse 4 (04h) eingestellt werden, was bedeutet, dass an die Zentrale
kein Bedienteil mit der Adresse 4 angeschlossen werden kann.
ADR
4 (04h)
Abb. 11. Adresseinstellung im Modul ETHM-1. – Pins getrennt. – Pins kurzgeschlossen.
ETHM-1 VERSA
COM
CLK/CKM
DTA/DTM
AUX/+12V
Abb. 12. Anschlussweise des Moduls ETHM-1. Um die Zentrale über das Ethernet-Netzwerk
fern zu parametrieren, verbinden Sie die Schnittstelle RS-232 des Moduls ETHM-1 (Buchse
Typ PIN-5) mittels von SATEL hergestellten Kabels PIN5/RJ-TTL mit der Schnittstelle
RS-232 der Zentrale (Buchse Typ RJ).
