 Möglichkeit der Programmierung des Widerstandswertes für die Linien in den Konfigura-
tionen EOL und 2EOL.
 Zusätzlicher Sabotageeingang vom Typ NC.
 4 individuell programmierbare verdrahtete Ausgänge:
– 2 Lastausgänge mit der Belastbarkeit 1,1 A mit Polymersicherungen,
– 2 Triggerausgänge vom Typ OC mit der Belastbarkeit 50 mA, die zur Steuerung von
Relais geeignet sind und das Format PC-16 OUT bedienen (Möglichkeit der Steuerung
des Transmitters der Funkaufschaltung).
 2 Lastausgänge mit 0,5 A Belastbarkeit mit Polymersicherungen, die die Funktion der
Stromversorgungsausgänge realisieren (der Ausgang AUX hat zwei Klemmen).
 Elektrische Sicherung aller Meldelinien und Ausgänge.
 Schaltnetzteil von der Leistung 1 A (VERSA 5) oder 2 A (VERSA 10 und VERSA 15) mit
Kurzschlussschutz, ausgestattet mit einem System zur Kontrolle des Akkuzustandes und
Tiefentladeschutz.
 Kommunikationsbus zum Anschluss von Bedienteilen und Erweiterungsmodulen.
 Schnittstelle zum Anschluss der AWAG-Module CA-64 SM, SM-2 oder des Sprachmoduls
INT-VG.
 Telefon-Wählgerät zur Aufschaltung, Benachrichtigung und Fernparametrierung
(eingebautes Modem 300 bps).
 Optische Signalisierung des Zustandes des Telefon-Wählgeräts.
 Port RS-232 (TTL) ermöglicht die Programmierung und Bedienung des Alarmsystems
über den Computer (Programm des Errichters D
LOAD
X).
2.2 Bedienteile

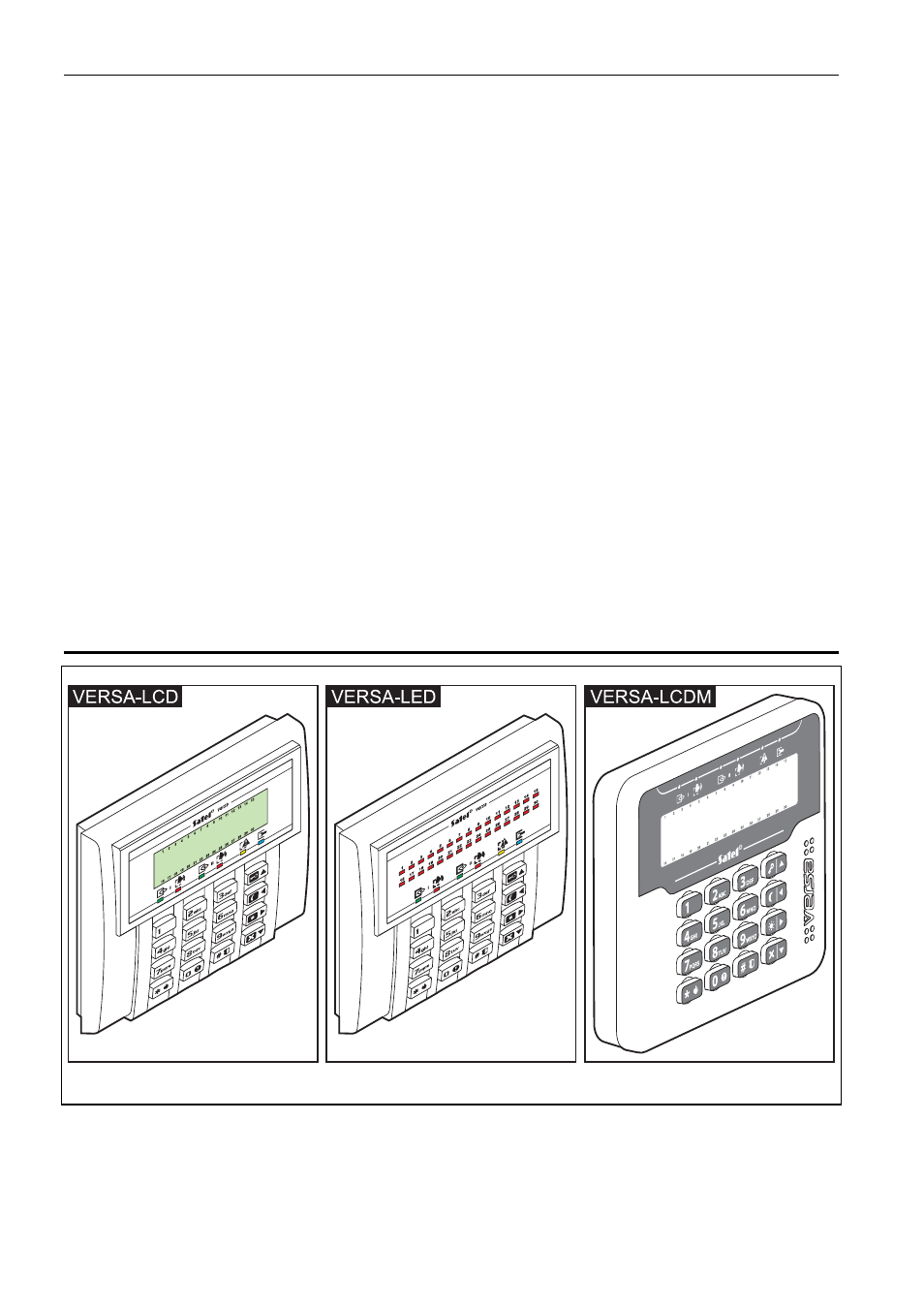

Abb. 1. Ansicht der Bedienteile.
Die VERSA Zentralen sind mit folgenden Bedienteilen kompatibel:
VERSA-LCD – LCD-Bedienteil;
VERSA-LCDM – LCD-Bedienteil;
VERSA-LED – LED-Bedienteil.
