SATEL VERSA 17
und Rollladeneingänge, darüber hinaus wird für die Eingänge der Wert der Widerstände in
der Konfigurationen EOL und 2EOL programmiert.
Adresse des Moduls
dezimal hexadezimal
Liniennummern im
System
12 0C 7-14
13 0D 15-22
14 0E 23-30
Tabelle 2.
Die Tabelle 2 zeigt die Abhängigkeiten zwischen der Adresse des Erweiterungsmoduls und
der Nummerierung der Linien des Erweiterungsmoduls im System. Sind die Linien im
Erweiterungsmodul mit den Linien auf der Hauptplatine gleich, dann können Sie bestimmen,
welche der Linien durch die Hauptplatine, und welche durch das Erweiterungsmodul bedient
werden (siehe: Anleitung P
ARAMETRIERUNG
).
TMP
COM
CLK
DAT
+12V
+12V
CA-64 E
VERSA

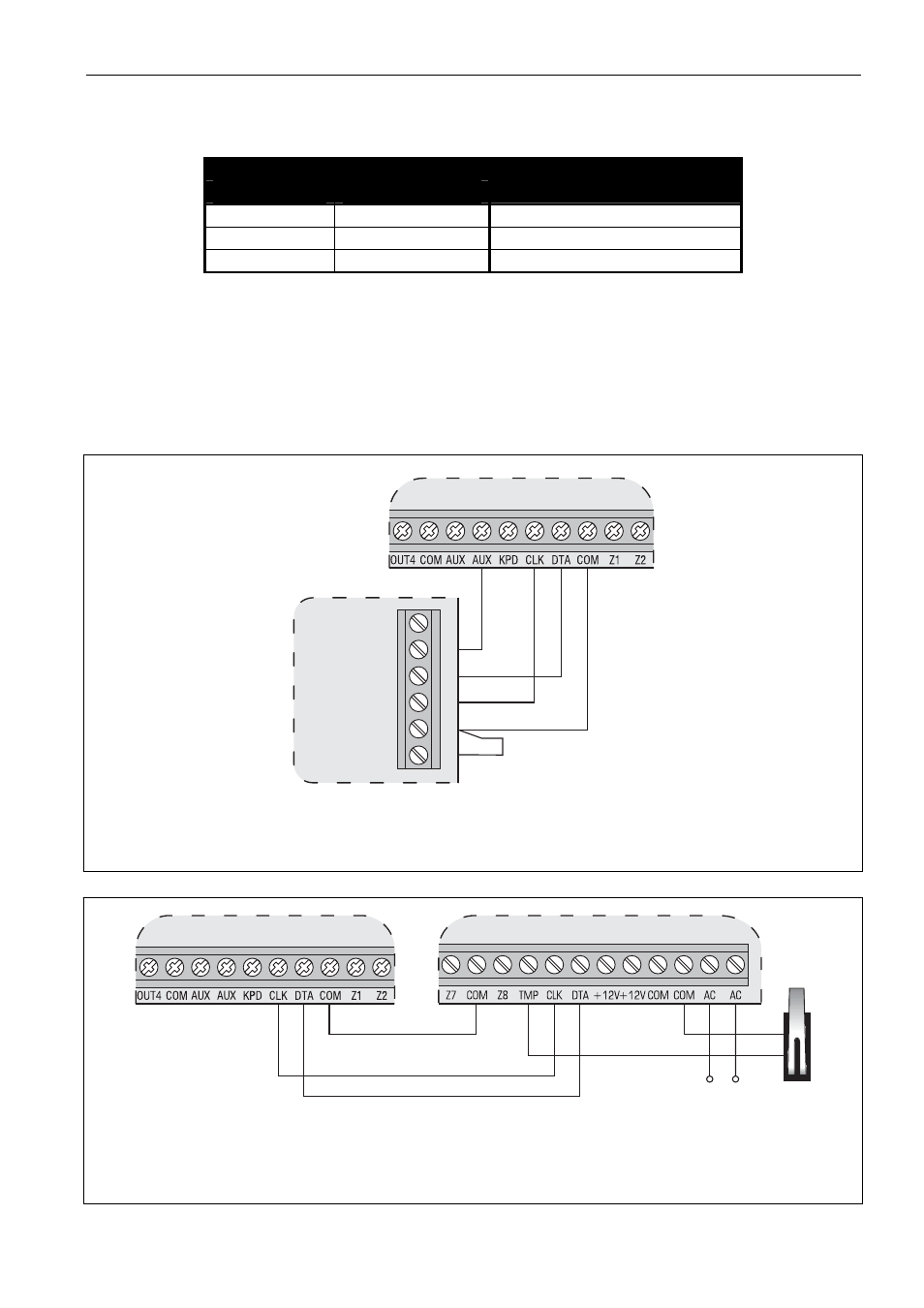

Abb. 19. Anschluss des Linienerweiterungmoduls CA-64 E. Das Modul wird in demselben
Gehäuse installiert, wie die Zentrale. Deshalb wird die Klemme TMP zur Masse COM
kurzgeschlossen.
18 V AC ±10%
VERSA CA-64 EPS
Abb. 20. Anschluss des Linienerweiterungmoduls mit Netzteil CA-64 EPS. An die Klemmen
TMP und COM wird der Sabotagekontakt des Gehäuses des Erweiterungsmoduls
angeschlossen. Die Klemmen AC des Erweiterungsmoduls sind an die Klemmen der
Sekundärwicklung des Transformators anzuschließen.
