SATEL VERSA 23
GND STO +12V TMP SENS TMP TMP STA
SP-4002
VERSA

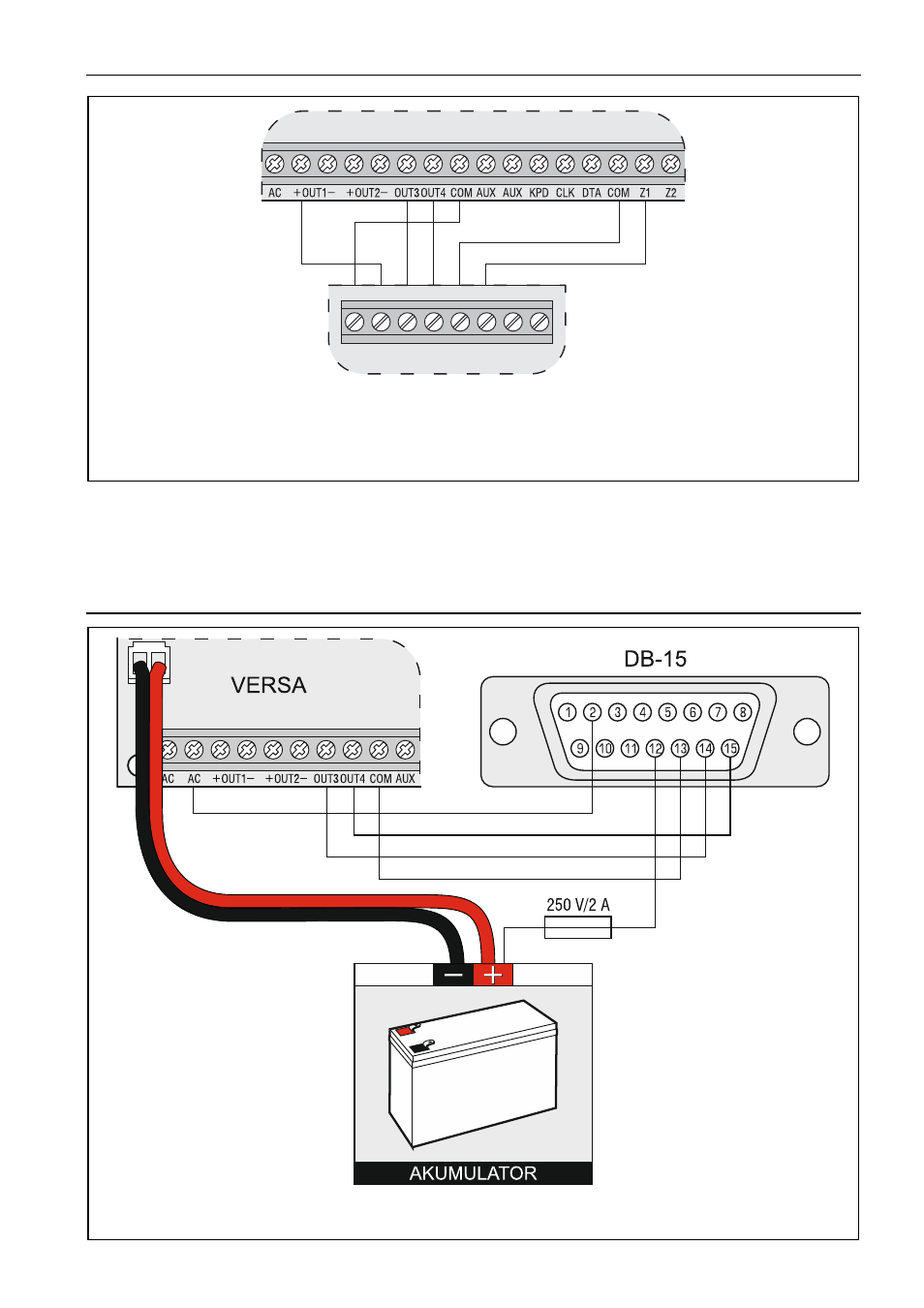

Abb. 29. Anschluss des Signalgebers mit Netzteil an die Zentrale (am Beispiel SP-4002).
Programmieren Sie die umgekehrte Polarität für die Ausgänge OUT3 und OUT4. Die Pins
PLO und PLA im Signalgeber müssen getrennt werden (Signalisierung wird nach Trennen
von der Masse ausgelöst).
Achtung: Es wird empfohlen, die Zentrale ohne angeschlossene Signalgeber zu starten.
Es schützt die Zentrale vor einer zufälligen Auslösung der Signalisierung nach
dem Start der Zentrale.
3.8 Anschluss des Funksenders zur Aufschaltung
Abb. 30. Anschluss des NOKTON NR2-DSC Funksenders an die Zentrale. Die weibliche
Buchse DB-15 angezeigt von der Seite der Lötpunkte.
