12 Anleitung für den Errichter SATEL
den Bedienteilen korrekt und individuell einzustellen und alle an den Bus angeschlossenen
Module zu identifizieren.
Programmieren der Bedienteiladresse mit Hilfe von Servicefunktion
1. Servicekennwort eingeben (werkseitig: 12345) und die Taste
drücken.
2. Die Tasten
nacheinander drücken. Der Servicemodus wird
gestartet.
3. Die Tasten nacheinander drücken (Einschaltung der
Funkion B
ED
T. A
DRESSEN
.). An allen an die Zentrale angeschlossenen Bedienteilen
fangen alle mit Icons gekennzeichneten Dioden an zu blinken und es wird die
aktuelle Adresse angezeigt.
– an
LCD-Bedienteilen wird die in Abbildung 8 dargestellte Aufschrift angezeigt;
– an LED-Bedienteilen fängt die der aktuellen Adresse entsprechende Diode an,
schnell zu blinken (LED mit Nummer 30 für die Adresse 0; LED mit Nummer 1 für
die Adresse 1, LED mit Nummer 2 für die Adresse 2 usw. – siehe Abb. 9).
n=0...5, aktuell eingestellte
Bedienteiladresse

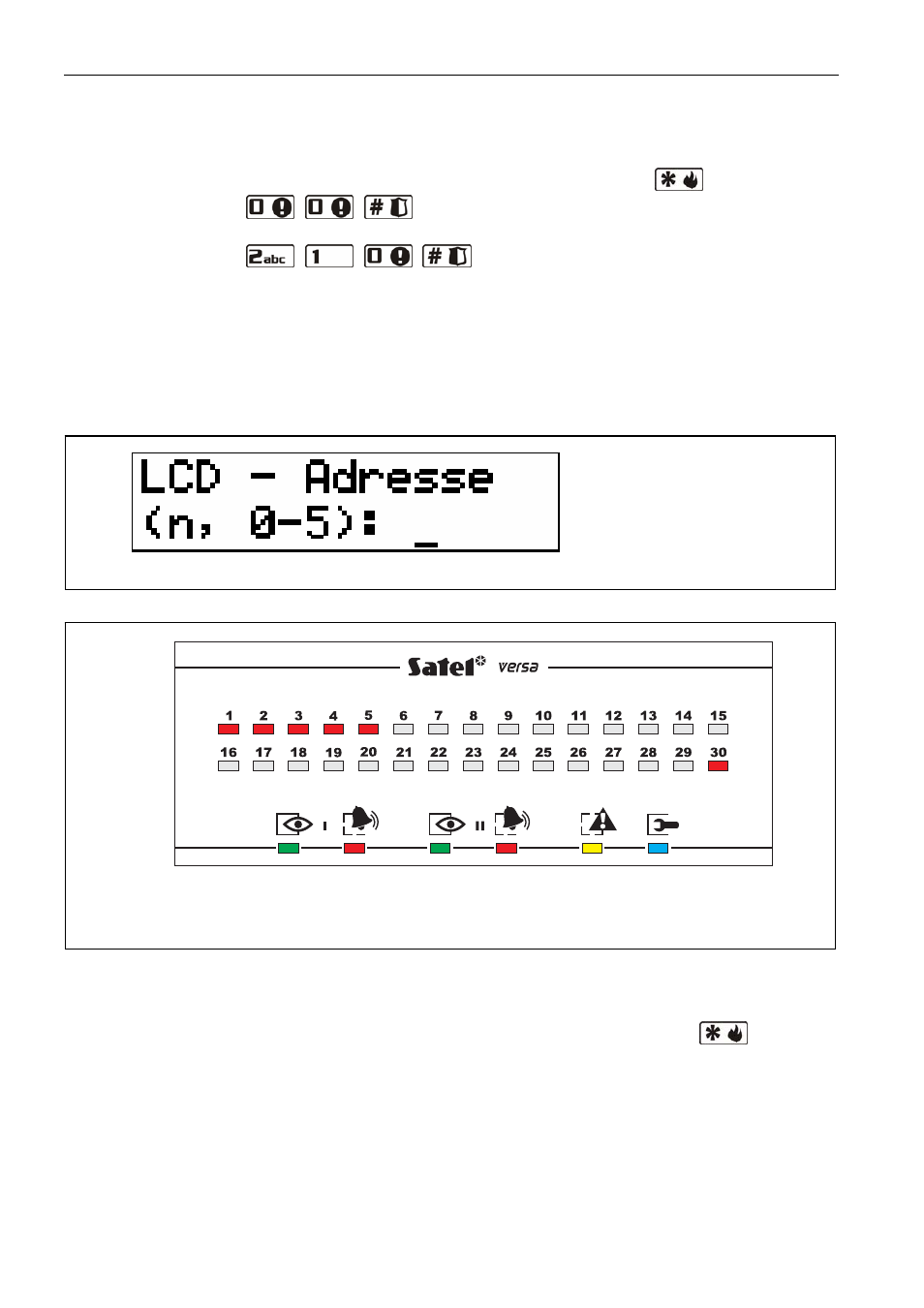

Abb. 8. Programmieren der Adresse des LCD-Bedienteils mit Hilfe der Servicefunktion.
Abb. 9. Programmieren der Adresse des LED-Bedienteils. Die mit den Ziffern zwischen 5
und 30 bezeichneten LEDs dienen zur Anzeige der Adresse (30 – für die Adresse 0).
Die LED, die der aktuellen Adresse entspricht, blinkt schnell, und die anderen leuchten.
4. Im gewählten Bedienteil/Bedienteilen die der neuen Adresse entsprechende
Zifferntaste drücken. Die Adressänderung wird mit 4 kurzen und einem langen Ton
bestätigt.
5. Die Adressänderung können Sie mit dem Drücken der Taste beenden.
Die Funktion wird automatisch nach 2 Minuten ab dem Starten abgeschaltet.
Der Servicemodus wird beendet und das Bedienteil neugestartet.
Programmieren der Bedienteiladresse, ohne Start des Servicemodus
1. Die Stromversorgung des Bedienteils (KPD) und die Signalleitungen CLK und DTA
abschalten.
2. Die Klemmen CLK und DTA des Bedienteils kurzschließen.
3. Die Stromversorgung des Bedienteils (KPD) einschalten.
