Sie können an die Zentrale ein Funkbasismodul ACU-100 oder ACU-250 anschließen. Es
ermöglicht den Benutzern die ABAX-Handsender zuzuweisen (bis zu 30 Handsender – der
Handsender kann nicht dem Service zugewiesen werden). Dank dem Modul kann man auch
bis zu 30 ABAX-Funkkomponenten im Alarmsystem installieren. Die VERSA-Zentrale kann
bis zu 30 Funklinien und 12 Funkausgänge unterstützen. Wenn die Nummer der Funklinie
mit der Nummer der verdrahteten Linie gleich ist (auf der Hauptplatine oder in
Erweiterungsmodulen), können Sie bestimmen, welche der Linien unterstützt wird (siehe:
Anleitung P
ARAMETRIERUNG
). Im Erweiterungsmodul muss die Adresse 8 (08h) eingestellt
sein. Die Position des Schalters 6 hat keine Bedeutung. Die Schalter 7 und 8 im Modul ACU-
100 müssen auf ON eingestellt sein.
Achtung:
Das Modul ACU-250 wird von der Zentrale als ACU-100 identifiziert.
Wenn an die Zentrale das Funkbasismodul ACU-100 / ACU-250 angeschlossen ist, dann
kann im System nicht das Funkbasismodul VERSA-MCU installiert werden.
3.5.7 Anschluss von Linienerweiterungsmodulen
3
12 (0Ch)
3
13 (0Dh)
3
14 (0Eh)
3
12 (0Ch)
3
13 (0Dh)
3
14 (0Eh)
3
CA-64 E / CA-64 EPS
3
CA-64 Ei / CA-64 EPSi

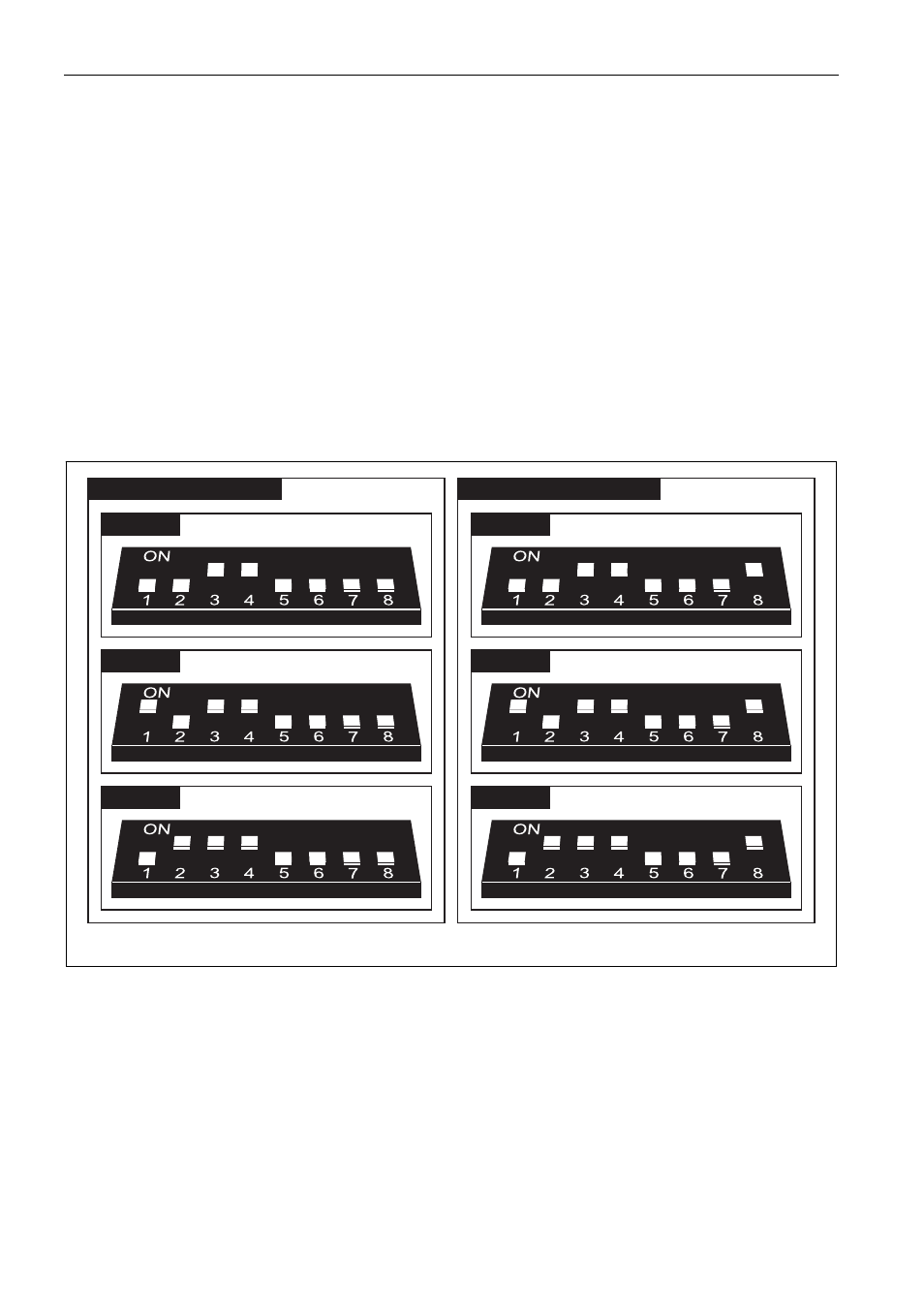

Abb. 18. Adresseinstellung in Linienerweiterungsmodulen.
Im System können bis zu 3 Linienerweiterungsmodule installiert werden. Dies ermöglicht die
Erweiterung des Systems um max. 24 verdrahtete Linien. In Erweiterungsmodulen sollen die
Adressen aus dem Bereich 12 (0Ch) – 14 (0Eh) eingestellt werden. Die Schalter 6 und 7
müssen in der Position OFF sein. In Erweiterungsmodulen CA-64 E mit der Elektronikplatine
in der Version 2.1 (oder einer höheren) und CA-64 EPS mit der Elektronikplatine in der
Version 2.0 (oder einer höheren) hat die Position des 8. Schalters einen Einfluss darauf, wie
die Module identifiziert werden:
Schalter in der Position OFF – das Erweiterungsmodul wird als CA-64 E oder CA-64 EPS
identifiziert,
Schalter in der Position ON – das Erweiterungsmodul wird als CA-64 Ei oder CA-64 EPSi
identifiziert. Die Erweiterungsmodule CA-64 Ei und CA-64 EPSi bedienen die Vibrations-
