18 Anleitung für den Errichter SATEL
3.5.8 Anschluss des Ausgangserweiterungsmoduls
Im System kann ein Ausgangserweiterungsmodul installiert werden. Dies ermöglicht die
Erweiterung des Systems um 8 verdrahtete Ausgänge. Die Ausgänge werden im System die
Nummern zwischen 5 und 12 haben. Im Erweiterungsmodul muss die Adresse 15 (0Fh)
eingestellt werden. Im Falle des Erweiterungsmoduls INT-ORS wird die Einstellung des 6.
Schalters in der Position ON verursachen, dass das Modul von der Zentrale als CA-64 O
identifiziert wird. Dies hat aber keinen Einfluss auf seine Funktionalität. In anderen
Ausgangserweiterungsmodulen ist die Position der Schalter zwischen 6 und 8 unwichtig.
Die Verbindung soll auf dieselbe Weise ausgeführt werden, wie es im Kapitel zum Anschluss
von Linienerweiterungsmodulen beschrieben wurde (Ausgangserweiterungsmodul ohne
Netzteil – siehe Abb. 19, Ausgangserweiterungsmodul mit Netzteil – siehe Abb. 20).
3 15 (0Fh)

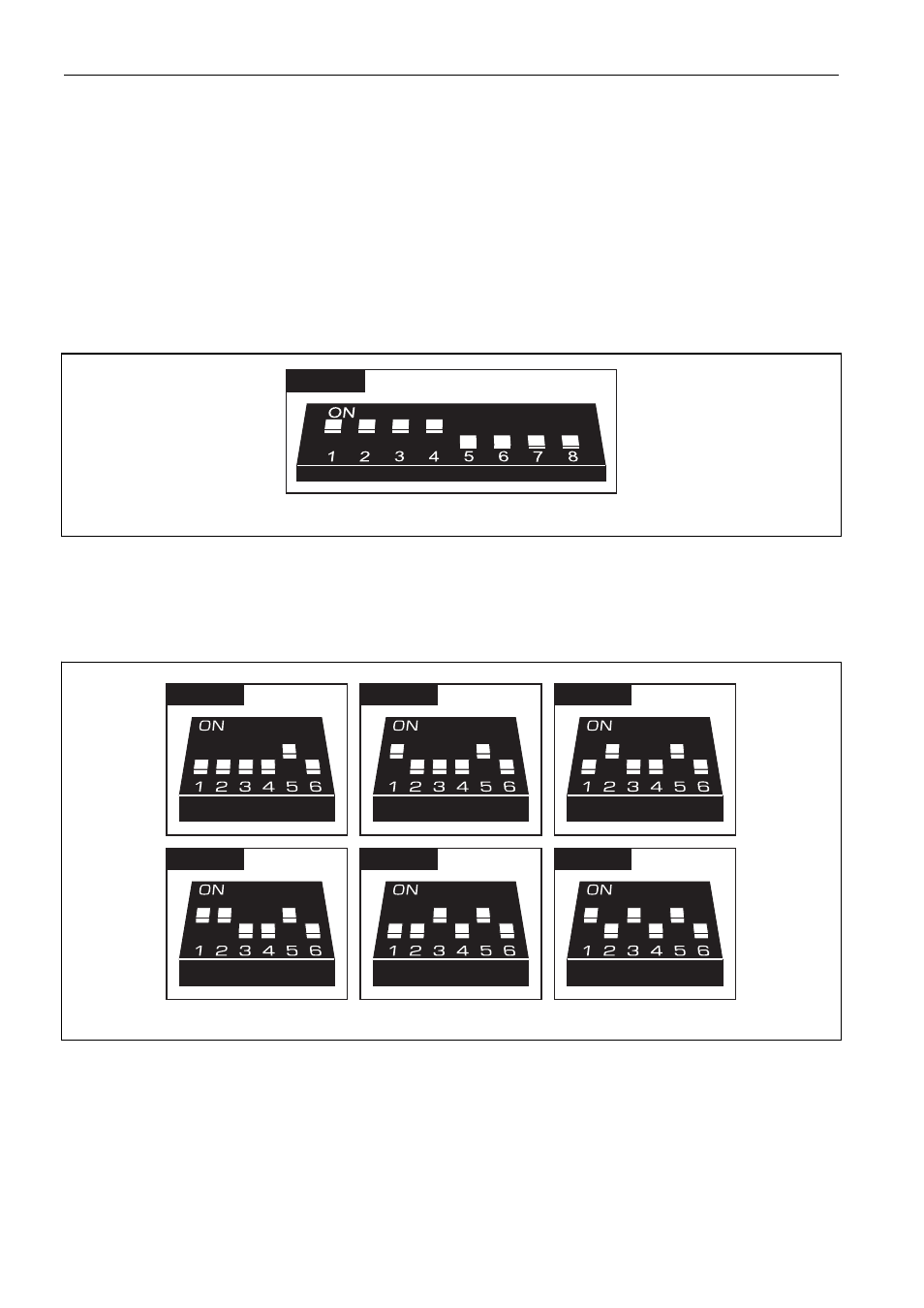

Abb. 21. Adresseinstellung im Ausgangserweiterungsmodul.
3.5.9 Anschluss von Modulen zur Steuerung der Bereiche
Im System können bis zu 6 Module INT-CR oder INT-IT installiert werden. In den Modulen
sind die Adressen aus dem Bereich 16 (10h) – 21 (15h) einzustellen.
3 16 (10h) 3 17 (11h) 3 18 (12h)
3 19 (13h) 3 20 (14h) 3 21 (15h)
Abb. 22. Adresseinstellung am Beispiel des Moduls INT-IT.
3.5.10 Anschluss des 16-Kanal AWAG-Moduls / des Sprachmoduls
Im System kann ein Modul CA-64 SM oder INT-VG installiert werden. Im Modul muss die
Adresse 23 (17h) eingestellt werden. Im AWAG-Modul CA-64 SM ist die Position der
Schalter 6 und 7 unwichtig. Im Mosul INT-VG hat die Position des Schalters 6 keine
Bedeutung, und mit dem Schalter 7 wird definiert, wie das Modul von der Zentrale identifiziert
wrerden soll (OFF – INT-VG; ON – CA-64 SM). In beiden Modulen sperrt / entsperrt der
Schalter 8 die Funktion der Aufnahme von Sprachmeldungen.
