SATEL VERSA 21
soll nach der vorherigen Einschätzung des Stromverbrauchs durch die im System
installierten Einrichtungen.

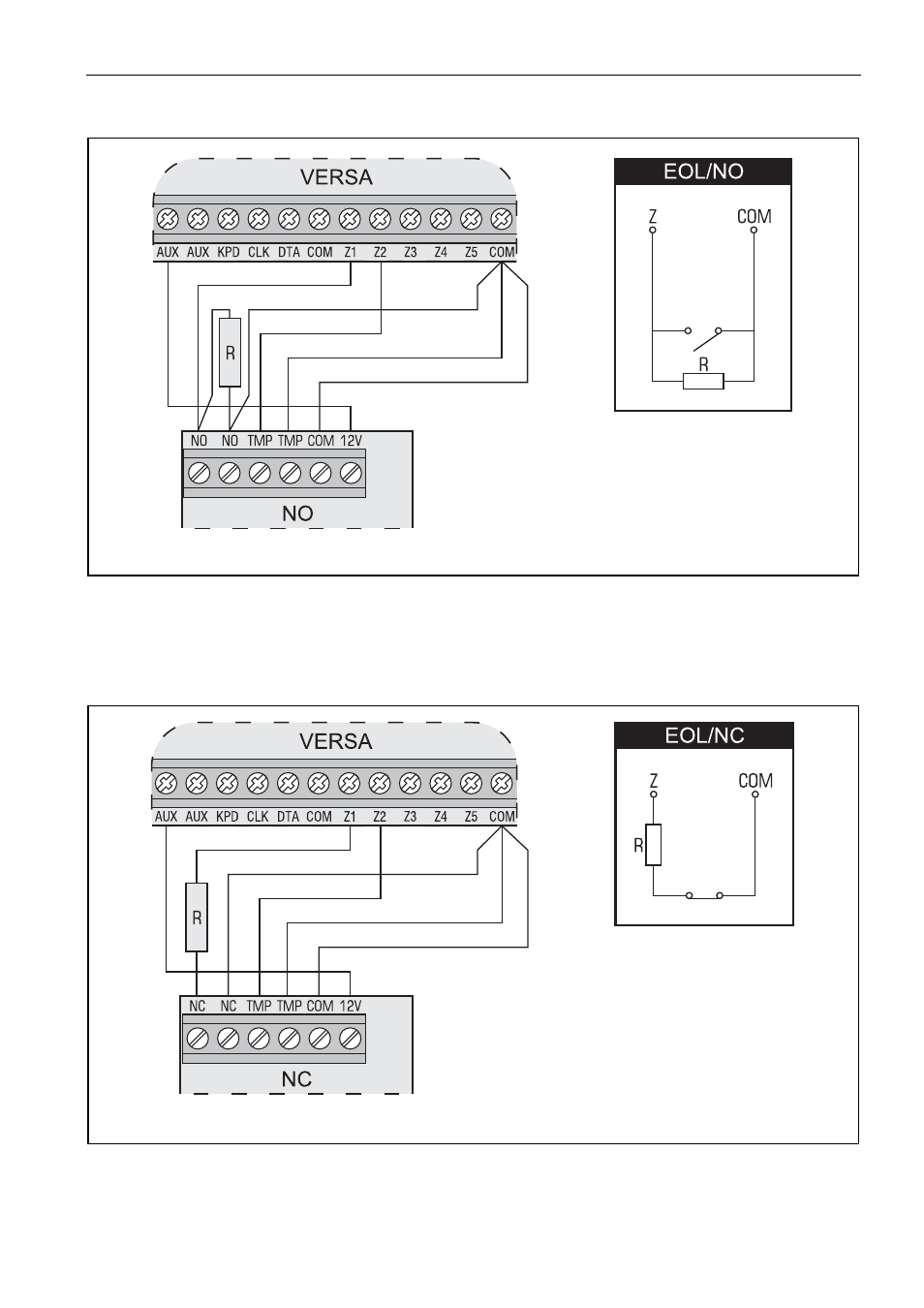

Abb. 25. Beispielsweiser Anschluss des Melders vom Typ NO in der Konfiguration EOL.
Die Abbildungen 24, 25, 26 und 27 zeigen, wie ein Melder in unterschiedlichen
Konfigurationen an die Zentrale angeschlossen werden soll. Der Melder wird vom Ausgang
AUX gespeist. Das Signal vom Melder wird an die Linie Z1 der Zentrale weitergeleitet.
Die Linie Z2 wurde in den Abbildungen 24, 25 und 26 als Sabotagelinie programmiert (Typ 6:
24
H SABOTAGE ).
Abb. 26. Beispielsweiser Anschluss des Melders vom Typ NC in der Konfiguration EOL.
