SATEL VERSA 15
Sie können an die Zentrale ein Funkbasismodul VERSA-MCU anschließen. Es ermöglicht
den Benutzern die 433 MHz Handsender zuzuweisen (bis zu 30 Handsender – der
Handsender kann nicht dem Service zugewiesen werden). Dank dem Modul kann man auch
bis zu 30 433 MHz Funkmelder im Alarmsystem installieren. Die VERSA-Zentrale kann bis
zu 30 Funklinien unterstützen. Wenn die Nummer der Funklinie mit der Nummer der
verdrahteten Linie gleich ist (auf der Hauptplatine oder in Erweiterungsmodulen), können Sie
bestimmen, welche der Linien unterstüzt wird (siehe: Anleitung P
ARAMETRIERUNG
). Im Modul
brauchen Sie nicht die Adresse einzustellen.
Achtung:
 Das Funkbasismodul VERSA-MCU wird von der Zentrale als zwei Module identifiziert:
INT-RX (Adresse 7) und VERSA-MCU (Adresse 8).
 Wenn das Modul VERSA-MCU an die Zentrale angeschlossen ist, dann können im
System weder das Erweiterungsmodul INT-RX / INT-RX-S, noch das Funkbasismodul
ACU-100 / ACU-250 installiert werden.
3.5.6 Anschluss des Funkbasismoduls des ABAX Systems
3 8 (08h)

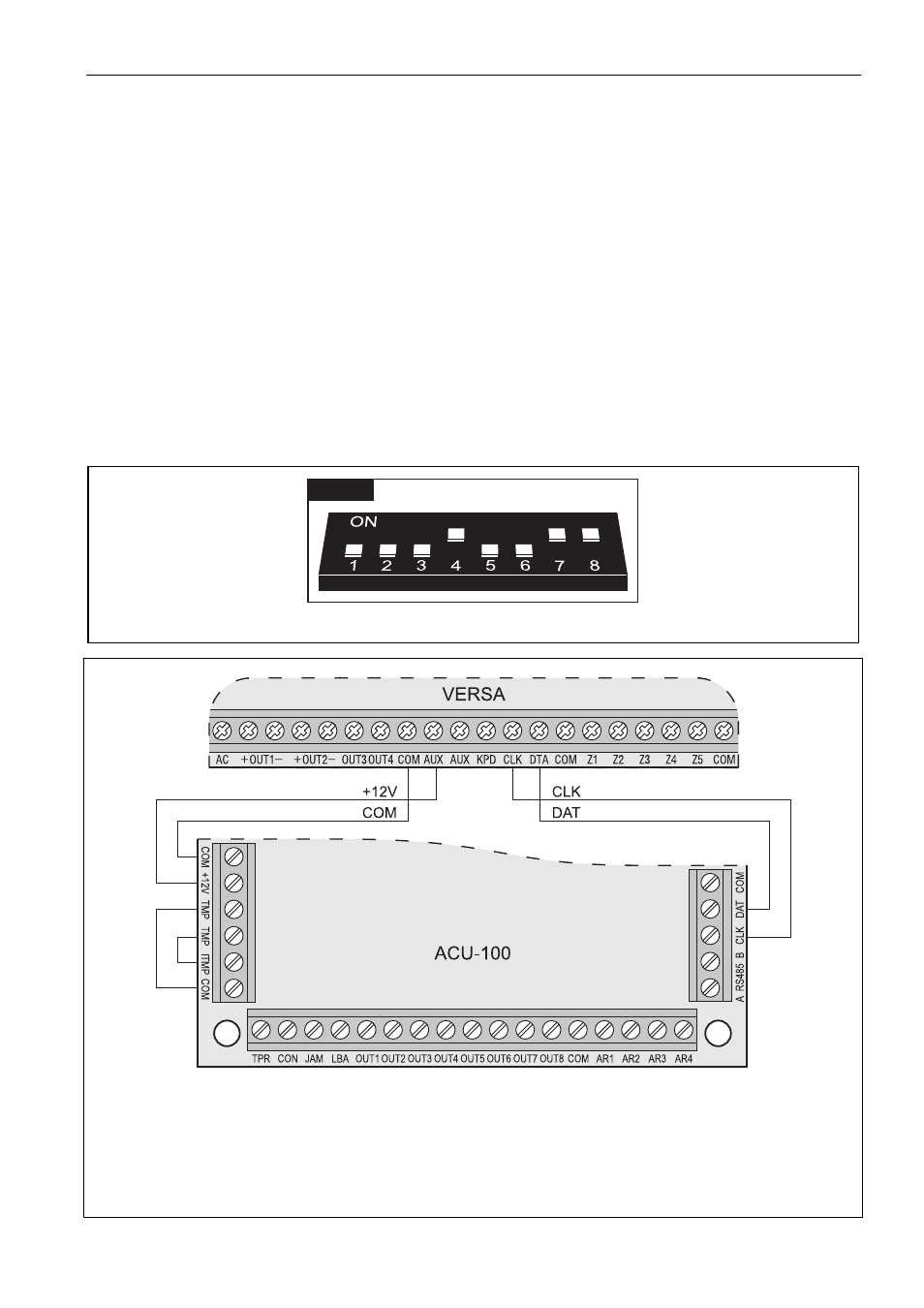

Abb. 16. Adresseinstellung im Funkbasismodul ACU-100.
Abb. 17. Anschluss des Funkbasismoduls ACU-100. Klemmen TMP des Sabotagekontaktes
des Moduls werden an den Sabotagekreis des Moduls angeschlossen (Klemmen ITMP und
COM). Das erlaubt, die Information über die Verletzung des Sabotagekontaktes des
Funkbasismoduls an die Zentrale über den Kommunikationsbus zu übermitteln. Sind die
Klemmen TMP an den Sabotagekreis des Moduls nicht angeschlossen, dann schließen Sie
die Klemme ITMP zur Masse kurz.
