SERVICEANLEITUNG TNC 415B/425
Blatt 95
Stand: 10.01.94
16.4 Verdrahtungsplan der Datenschnittstellen

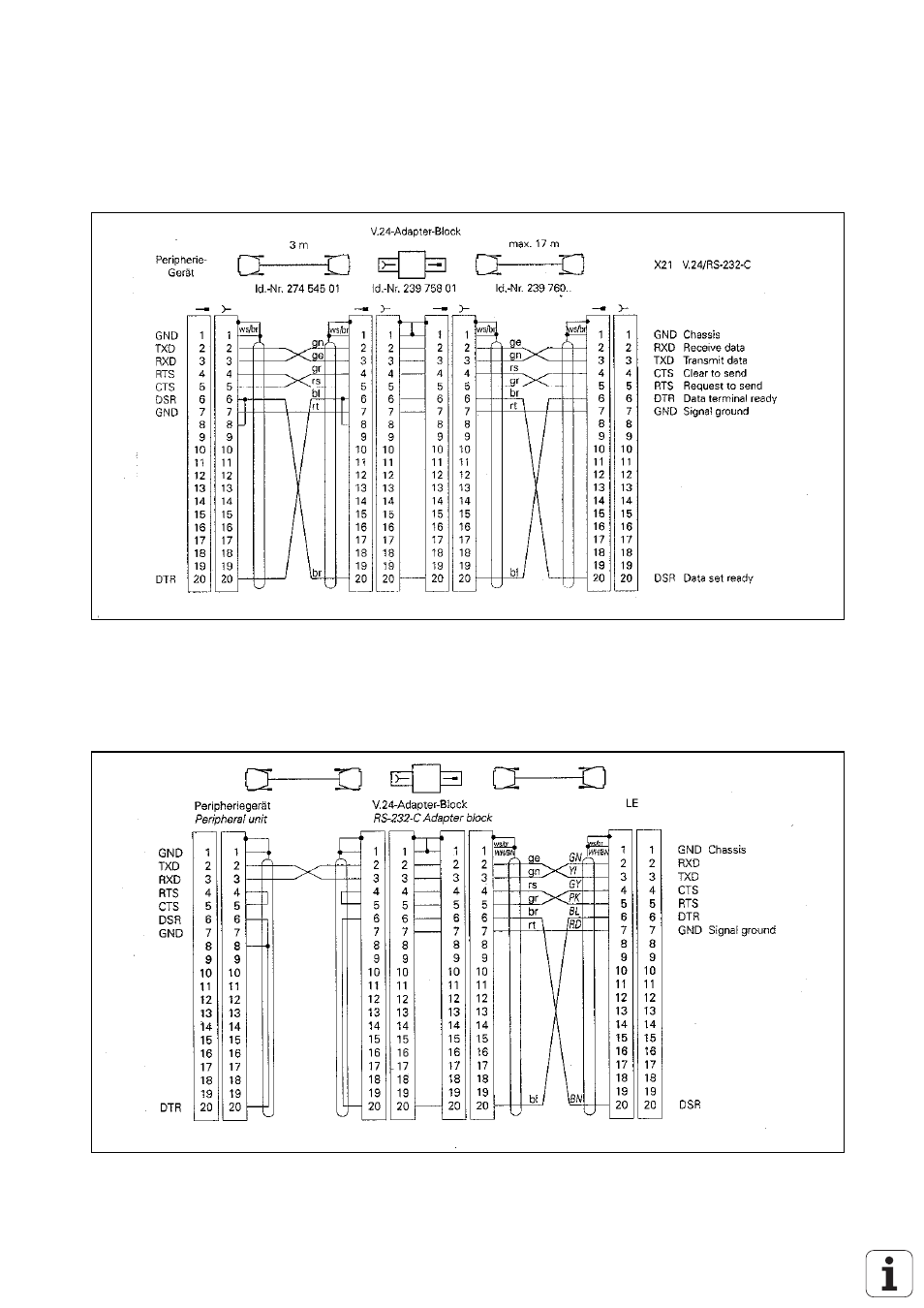

16.4.1 V.24/RS-232-C Datenschnittstelle mit V.24-Adapter-Block (Vollverdrahtung)
*
Sollte Ihr Peripherie-Gerät eine andere als obengenannte Steckerbelegung haben, so kann das
HEIDENHAIN-Verbindungskabel nicht verwendet werden.
16.4.2
V.24/RS-232-C Datenschnittstelle mit V.24-Adapter-Block (Einfache Verdrahtung)
Beispiel:
*
Mit dieser Verdrahtung ist nur Übertragungsstop mit DC3 (Software-Handshake) möglich!
Die RS-232-C-/V.24-Datenschnittstelle hat an der Logikeinheit X21 und am V.24-Adapter-Block
unterschiedliche Steckerbelegungen.
