SERVICEANLEITUNG TNC 415B/425
Blatt 52
Stand: 01.02.95

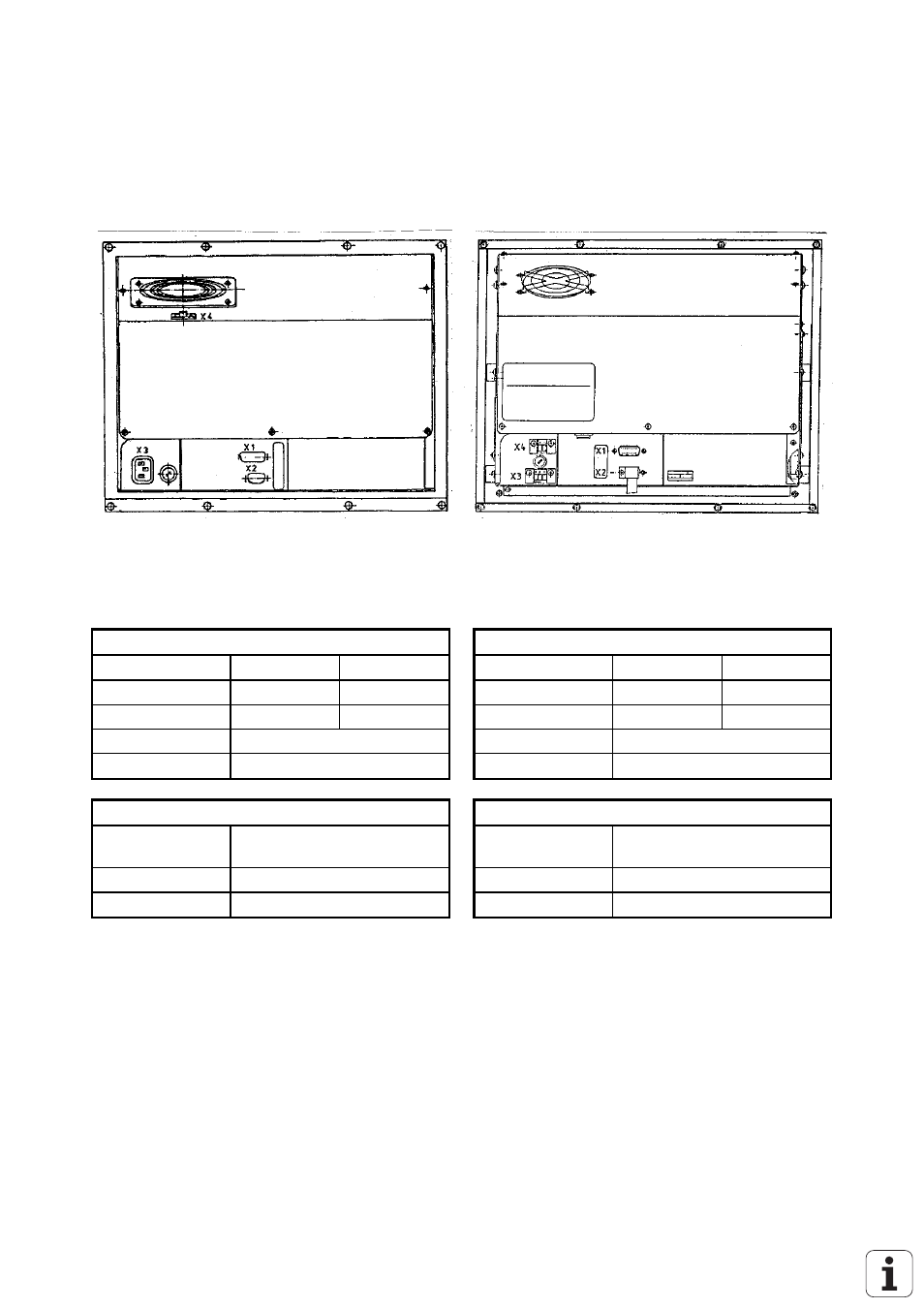

10.1.3 Stromversorgung der Bildschirm-Einheiten
BC 110
BC 110B
X1 = Anschluß der Logik-Einheit
X1 = Anschluß der Logik-Einheit
X2 = Anschluß der Tastatur-Einheit (für Softkeys)
X2 = Anschluß der Tastatur-Einheit (für Softkeys)
X3 = Netzspannungs-Anschluß
X3 = Netzspannungs-Anschluß
Netzspannung
110 V~
220 V~
Netzspannung
110 V~
220 V~
Spannungsbereich
85 ... 132 V~
170 ... 264 V~
Spannungsbereich
85 ... 132 V~
170 ... 264 V~
Netzsicherung
F 3,15 A
F 3,15 A
Netzsicherung
T 2,0 A
T 2,0 A
Frequenzbereich
49 ... 61 Hz
Frequenzbereich
49 ... 61 Hz
Leistungsaufnahme
60 W
Leistungsaufnahme
60 W
X4 = Gleichspannungs-Anschluß für Lüfter
X4 = Spannungsausgang für Testzwecke
Anschluß-
Bezeichnung
Belegung
Anschluß-
Bezeichnung
Belegung
1
+ 24 V
+
6 Volt
2
0 V
-
0 Volt
Anmerkung: Beim BC 110B wird der Lüfter intern mit
+ 24V versorgt.
