SERVICEANLEITUNG TNC 415B/425
Blatt 163
Stand: 10.01.94

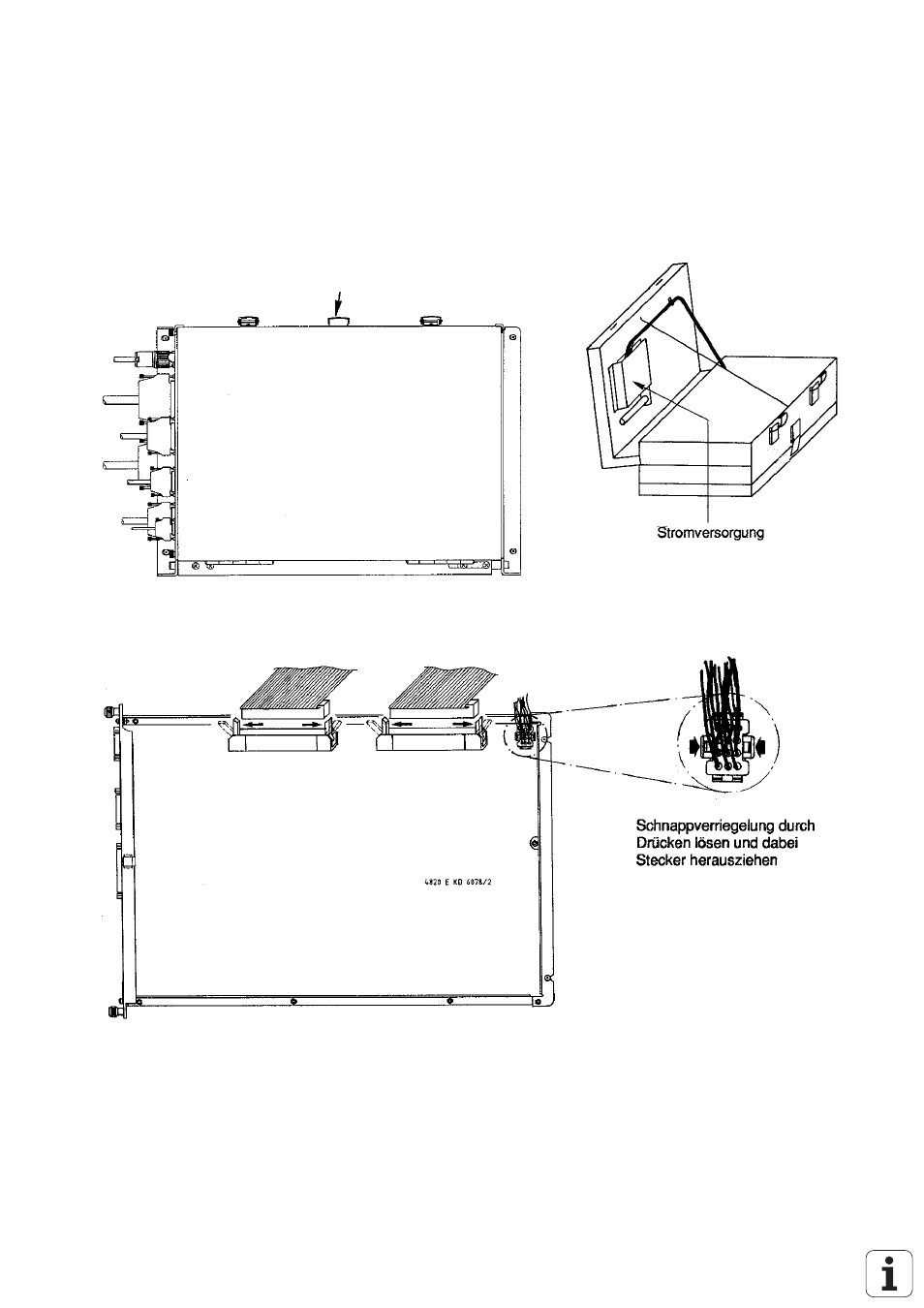

21.6 Austausch der Baugruppe "STROMVERSORGUNG"
a) Austauschhinweise in Kap. 21.1 beachten!
b) Hauptschalter an der Maschine ausschalten
c) Klammer öffnen und LOGIKEINHEIT aufklappen
Klammer öffnen
d) Steckverbindung zur Stromversorgung an der Rechner-Platine lösen
e) Kabelbaum zur Stromversorgung durch das Gehäuse ziehen
*
Zum Durchziehen des Kabelbaumes müssen die PLC-Graphik-Platine und die Regelkreis-Platine
vorübergehend ausgebaut werden (siehe Kap. 21.4 und 21.5).
