SERVICEANLEITUNG TNC 415B/425
Blatt 21
Stand: 09.10.95

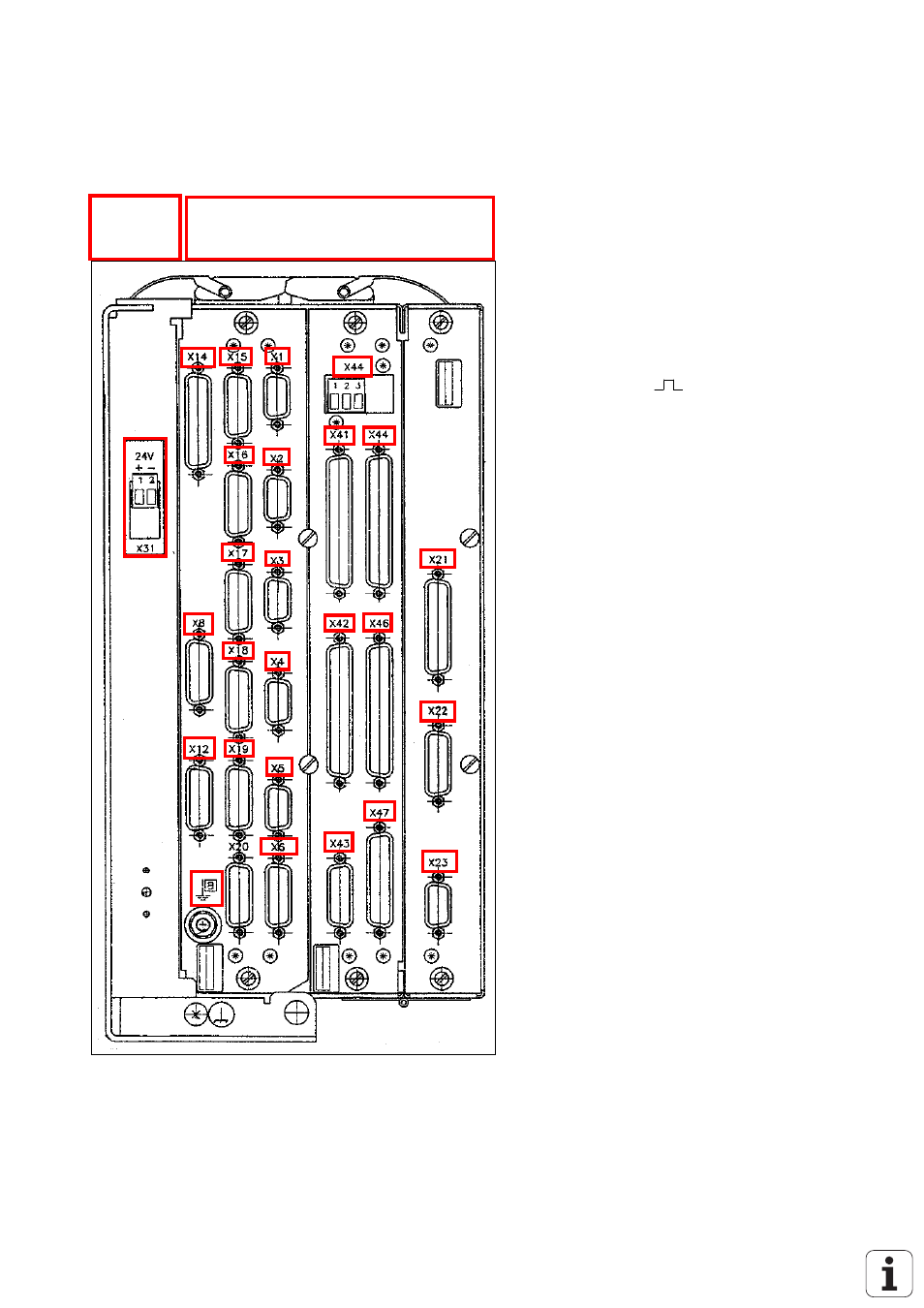

LE 425
Strom- Regelkreis- PLC- Rechner-
versorgung Platine Grafik- Platine
Platine
Regelkreis-Platine
X1 = Meßsystem 1 (
∼
)
X2 = Meßsystem 2 (
∼
)
X3 = Meßsystem 3 (
∼
)
X4 = Meßsystem 4 (
∼
)
X5 = Meßsystem 5 (
∼
)
X6 = Meßsystem S ( )
X8 = Sollwert-Ausgang 1, 2, 3, 4, 5, S
X12 = Tastsystem (schaltend)
X14 = Tastsystem (messend)
X15 = Meßsystem/Geschwindigkeit
X16 = Meßsystem/Geschwindigkeit
X17 = Meßsystem/Geschwindigkeit
X18 = Meßsystem/Geschwindigkeit
X19 = Meßsystem/Geschwindigkeit
X20 = reserviert
B
= Betriebserde
PLC-Grafik-Platine
X41 = PLC-Ausgang
X42 = PLC-Eingang
X43 = Bildschirm-Einheit (BC)
X44 = Stromversorgung 24 V für PLC
X45 = TNC-Bedienfeld (TE)
X46 = Maschinen-Bedienfeld
X47 = PLC-Erweiterungsschnittstelle
Rechner-Platine
X21 = Datenschnittstelle V.24/RS-232-C
X22 = Datenschnittstelle V.11/RS-422
X23 = Elektronisches Handrad
X31 = Stromversorgung 24V- für NC
